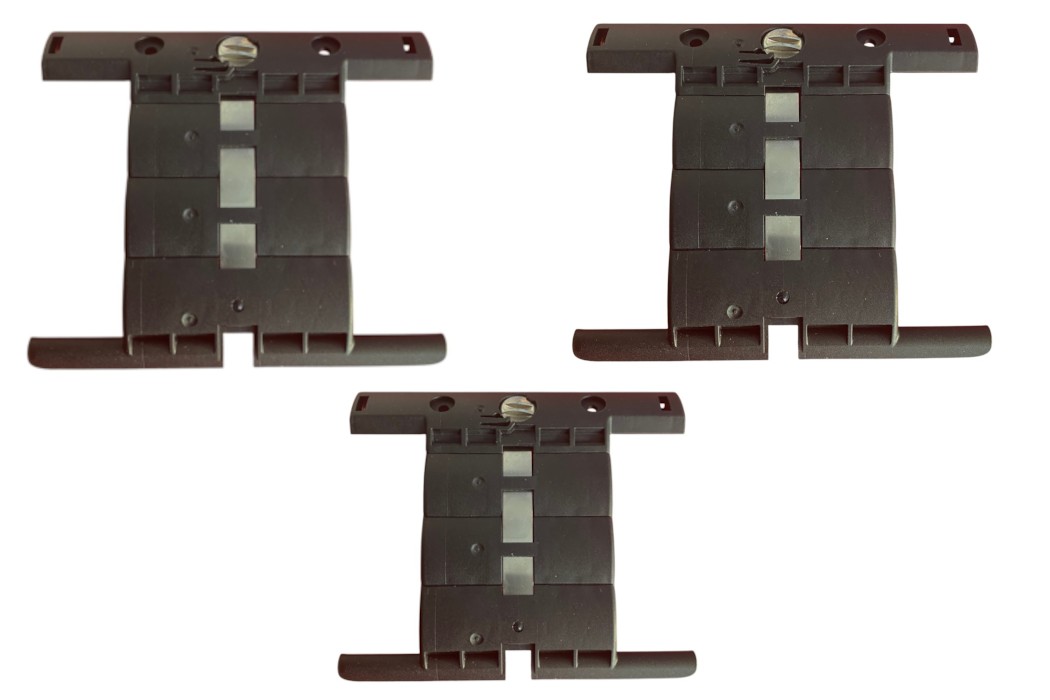

Selve starrer Wellenverbinder SecuFix 2-gliedrig - 3 Stück
NEU
VE = 3 Stück
Perfekt für Antriebe, die auf Drehmoment abschalten
Seit 2019 werden bei SELVE die starren Wellenverbinder gefertigt und erfreuen sich großer Beliebtheit.
Mit dem starren Wellenverbinder „SecuFix“ wird das Programm mechanischer Bauteile schlüssig ergänzt. Insbesondere im Zusammenhang mit Drehmoment-basiert abschaltenden Rollladenabtrieben kann SecuFix seine hohe Stabilität unter Beweis stellen. Der einzigartige, patentierte Drehverschluss sorgt für eine schnelle Montage. SecuFix ist für unterschiedliche Kastengrößen in unterschiedlichen Längen verfügbar.
SecuFix wurde für den Einsatz mit Achtkantwelle SW 60 optimiert, passt aber ebenso bei Wellen SW 40 und SW 50. Selve SecuFix kann nur in Verbindung mit einem Rollladenantrieb oder Kurbelgetriebe eingesetzt werden.
Achtung!
Bei der Montage an 40 mm Achtkantwellen ist zu beachten, dass der Haken des Drehriegels nicht den verbauten Antrieb berühren darf.
Bei der Montage an 40 mm Achtkantwellen ist zu beachten, dass der Haken des Drehriegels nicht den verbauten Antrieb berühren darf.
| Produktmerkmale |
|---|
 deutscher Markenhersteller (SELVE) |
| verhindert das Hochschieben des Rollladens |
| hohe Montagefreundlichkeit durch Drehverschluss |
| optimales Wickelverhalten für Achtkantwelle SW 60 |
| einzelne Einschubprofile für Endglied (Mini- Maxi Profil) |
Clipmontage:
Die starren Wellenverbinder SecuFix werden schraublos über die rechteckigen Ausstanzungen (5,5 mm x 8,0 mm) mit der Achtkantstahlwelle verbunden. Hierzu ist ein präziser Lochabstand von 60 mm erforderlich. Die Haken werden dafür in die Ausstanzungen der Welle gelegt. Durch Drehen des Drehriegels um 90° im Uhrzeigersinn – z. B. mithilfe einer Münze – werden diese fest mit der Achtkantstahlwelle verbunden. Der Drehriegel rastet in der Endstellung ein.
Achtung! Bei Wellen SW 40 dürfen die Haken einen verbauten Antrieb nicht berühren.Zur Demontage den Drehriegel um 90° zurückdrehen.
Die ersten Wellenverbinder links und rechts werden bei der Montage so weit wie möglich außen an der Welle angebracht. Der Abstand „Y“ zwischen den Verbindern darf maximal 800 mm betragen. Bei leichten Kunststoff-Rollläden sind aufgrund der geringeren Stabilität ggf. kleinere Abstände zu wählen.
Der oberste Profilstab des Rollladens sollte nicht mehr als 1/2 der Profilhöhe aus der Führungsschiene herauskommen (A). Der „Hochschiebeeffekt“ funktioniert nur, wenn die einzelnen Glieder sich gegeneinander abstützen und das erste Rollladenprofil nach unten in die Führung gedrückt wird!
Einbauhinweise:
Die Rollladenhöhe ist so zu wählen, dass der oberste Rollladenstab bei geschlossenem Rollladen bis mindestens zur Hälfte der Profilhöhe in der Führungsschiene verbleibt. Sind zu viel Stäbe vorhanden, kommt es zur Funktionsbeeinträchtigung bzw. zur Beschädigung der Anlage. Die Länge des starren Wellenverbinders SecuFix (Anzahl der Glieder) und die Rollladenhöhe sind so abzustimmen, dass SecuFix das obere Profil nach unten in die Führungsschiene drückt.
| Version | Art.-Nr. | Abstand „X“ | Motorleistung | Behanggewicht |
| SecuFix 2-gliedrig | 289311 | 85 - 115 mm | max. 4 Nm pro SecuFix | max. 7 kg pro SecuFix |
3 x Wellenanbindung SecuFix 2-gliedrig
