Becker Sonnenschutzantriebe R-E18 für ZIP Markisen

Mobile Preview: Becker Sonnenschutzantriebe R-E18 für ZIP Markisen

Becker Sonnenschutzantriebe R-E18 für ZIP Markisen

Art.Nr.:
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Endabschaltung:: programmierbar
max. Drehmoment:: 40 Nm

Drehmoment:

Anschlusskabel:

Motorlager:

Adapterset:

ab 147,86 EUR

inkl. 19% MwSt. zzgl. Versand

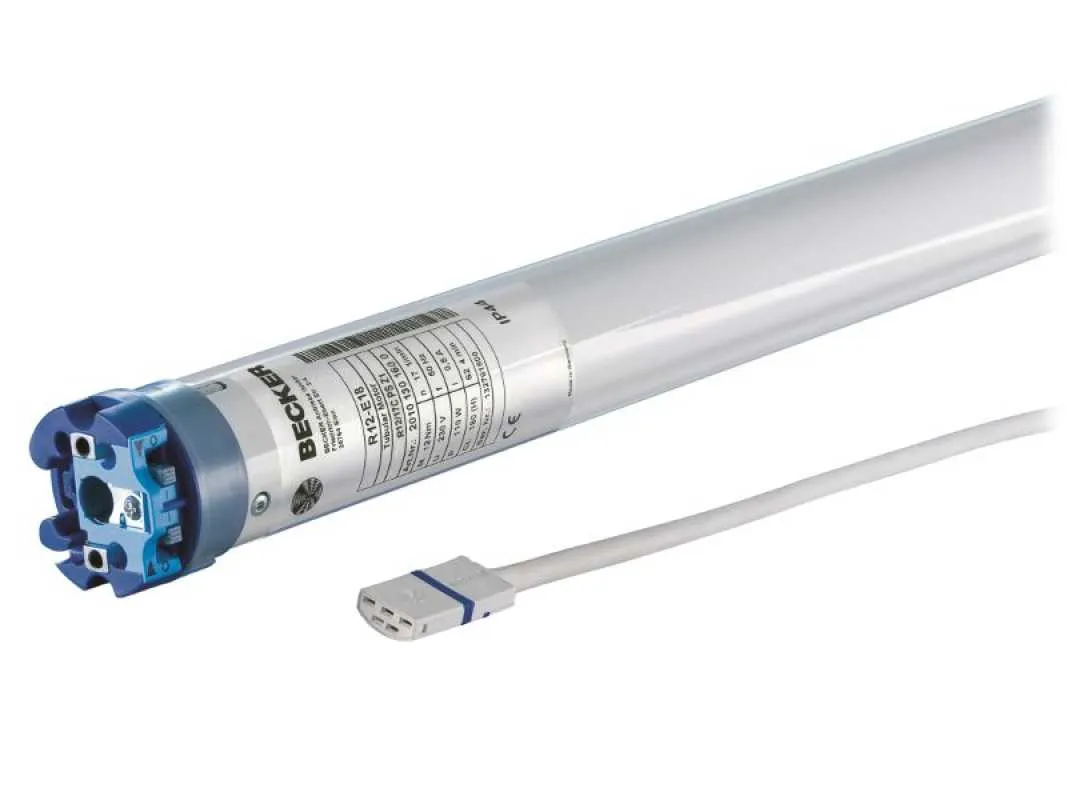

Die Becker R-E18 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 40 Nm in den Abstufungen 8 Nm (R8-17-E18,) 12 Nm (R12-17-E18, 20 Nm (R20-17-E18), 30 Nm (R30-17-E18) und 40 Nm (R50-11-E18) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.

Endlageneinstellung

Endposition	feste Position	Drehmomend	Selbstlernend

oben (Kasten)

unten			¹

¹ = Mitnehmer für sensible Hinderniserkennung und schwere Endleiste erforderlich (Bedienungsanleitung Seite 20 beachten !!!)

Sonderantrieb für Zip-Markisen E18

Produktbesonderheiten

Elektronische Endabschaltung
Automatische Einstellung der Endlagen

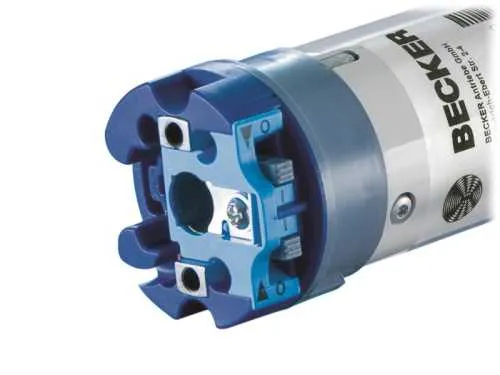

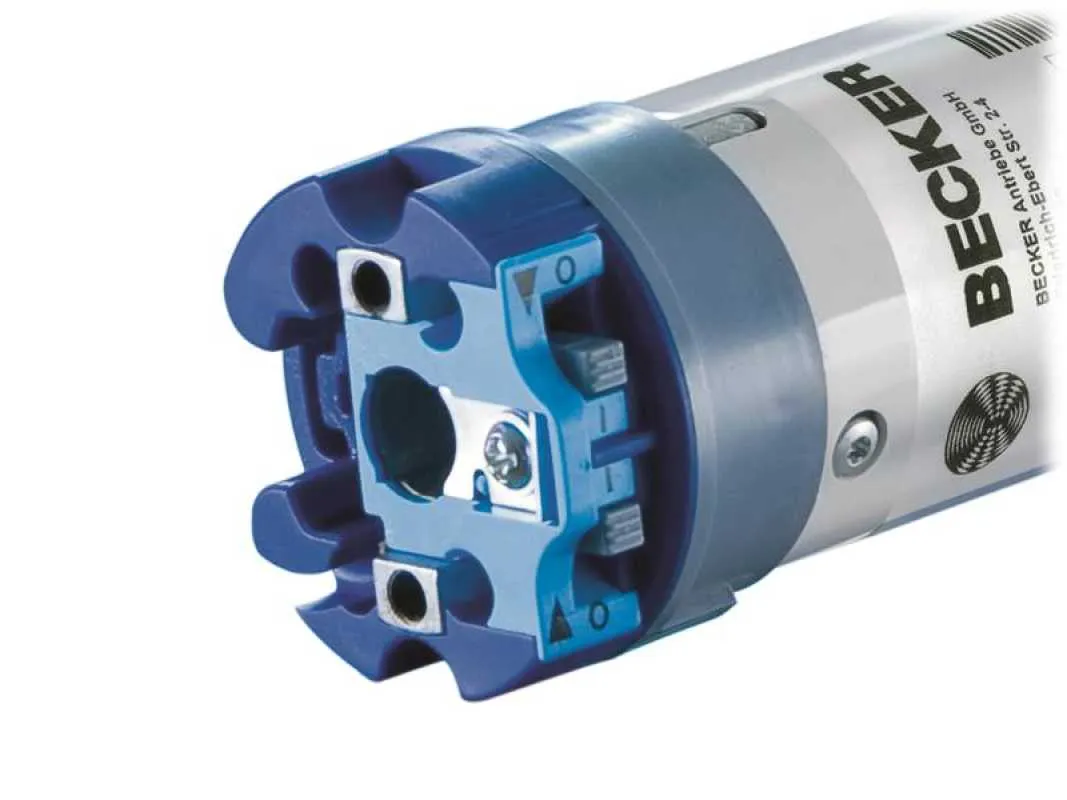

Endlageneinstellung über Schalter am Antriebskopf ohne spezielles Einstellset möglich
Endlageneinstellung über herkömmliches Bedienelement, z. B. Knebelschalter
Highlight: Sensible Hinderniserkennung in AB-Richtung mit automatischer Reversierung und mehrfacher Testung
Blockiererkennung in AUF-Richtung (Festfrierschutz) mit automatischer Reversierung und mehrfacher Testung
Automaschischer Behanglängenausgleich
Tuchentlastung zu-/abschaltbar
Parallel schaltbar
Für Rechts- und Linkseinbau geeignet

Technische Daten

Bedienungsanleitung

Datenblatt

Motortyp	Art. Nr.:	Drehmoment	Geschwindigkeit	Abmessungen	Stromaufnahme	Leistungsaufnahme
R8-17-E18	20101301590	8 Nm	17 U/Min	528 mm	0,45 A	100 Watt
R12-17-E18	20101301600	12 Nm	17 U/Min	528 mm	0,50 A	110 Watt
R20-17-E18	20201301450	20 Nm	17 U/Min	557 mm	0,70 A	160 Watt
R30-17-E18	20301301500	30 Nm	17 U/Min	586 mm	0,90 A	210 Watt
R40-17-E18	20401301570	40 Nm	17 U/Min	596,5 mm	1,15 A	260 Watt

*Dargestellte Mitnehmerbreite von S60 (49302002220) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Enschalterbereich	Rohrdurchmesser	Stromversorgung	Schutzart	Kabellänge
64 Umdrehungen	45 mm	230/50 V Hz	IP44	steckbar

Lieferumfang

bei Standardauswahl
1 x Becker R-E18 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)

Motorlager

weitere Motorlager für Baureihe R

*► Typ 1*	*► Typ 2*
Markisenhalter -P/R inkl. Steckzapfen R2/10	Kastenlager inkl. Steckzapfen R2/10

Art. Nr.: 49303000530 / Art. Nr.: 49302000300	Art. Nr.: 49303000510 \| Art. Nr.: 49302000300

*► Typ 3*
Anschlussteil Stern

Art. Nr.: 49302002600

Adapterset

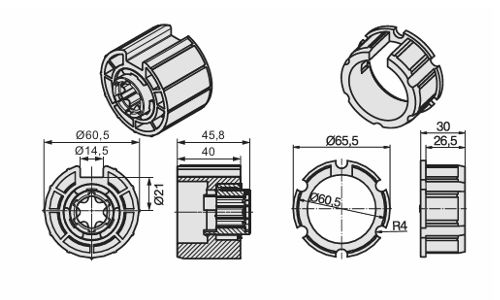

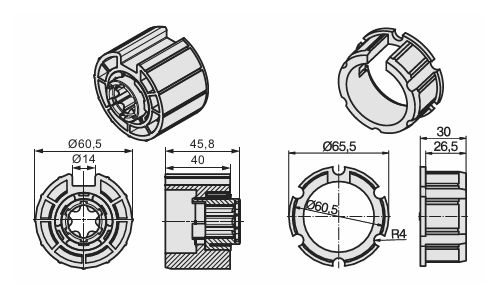

► Typ 1 O-63N / 14,5 mm		► Typ 2 O-63N / 14 mm

Art. Nr.: 49302002750 / Art. Nr.: 49303004150		Art. Nr.: 49302002760 / Art. Nr.: 49303004150

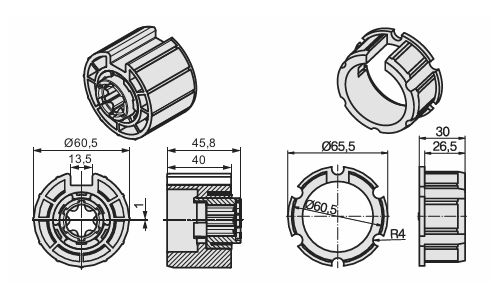

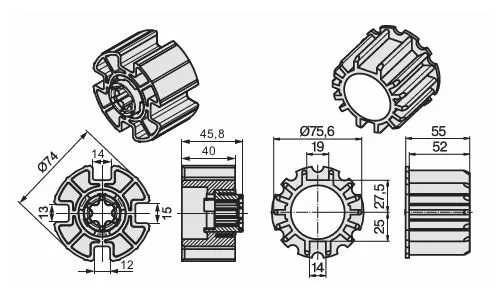

► Typ 3 O-63N / 13,5 mm		► Typ 4 O-DW78 R+F

Art. Nr.: 49302002770 / Art. Nr.: 49303004150		Art. Nr.: 49302002740 / Art. Nr.: 49303000330

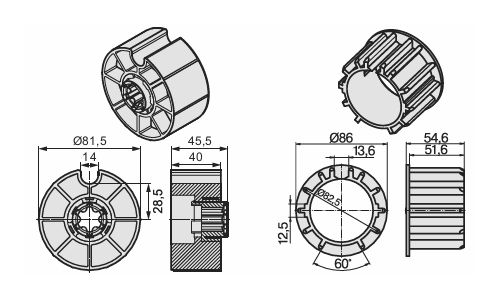

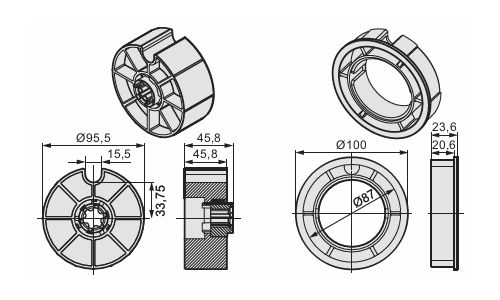

► Typ 5 O-D85N		► Typ 6 O-D100

Art. Nr.: 49302002710 / Art. Nr.: 49313002270 / Art. Nr.: 49303006280		Art. Nr.: 49302002780 / Art. Nr.: 49313003360 / Art. Nr.: 49303006280

► Typ 7 Forjas 70

Art. Nr.: 49302002790 / Art. Nr.: 49303002180
