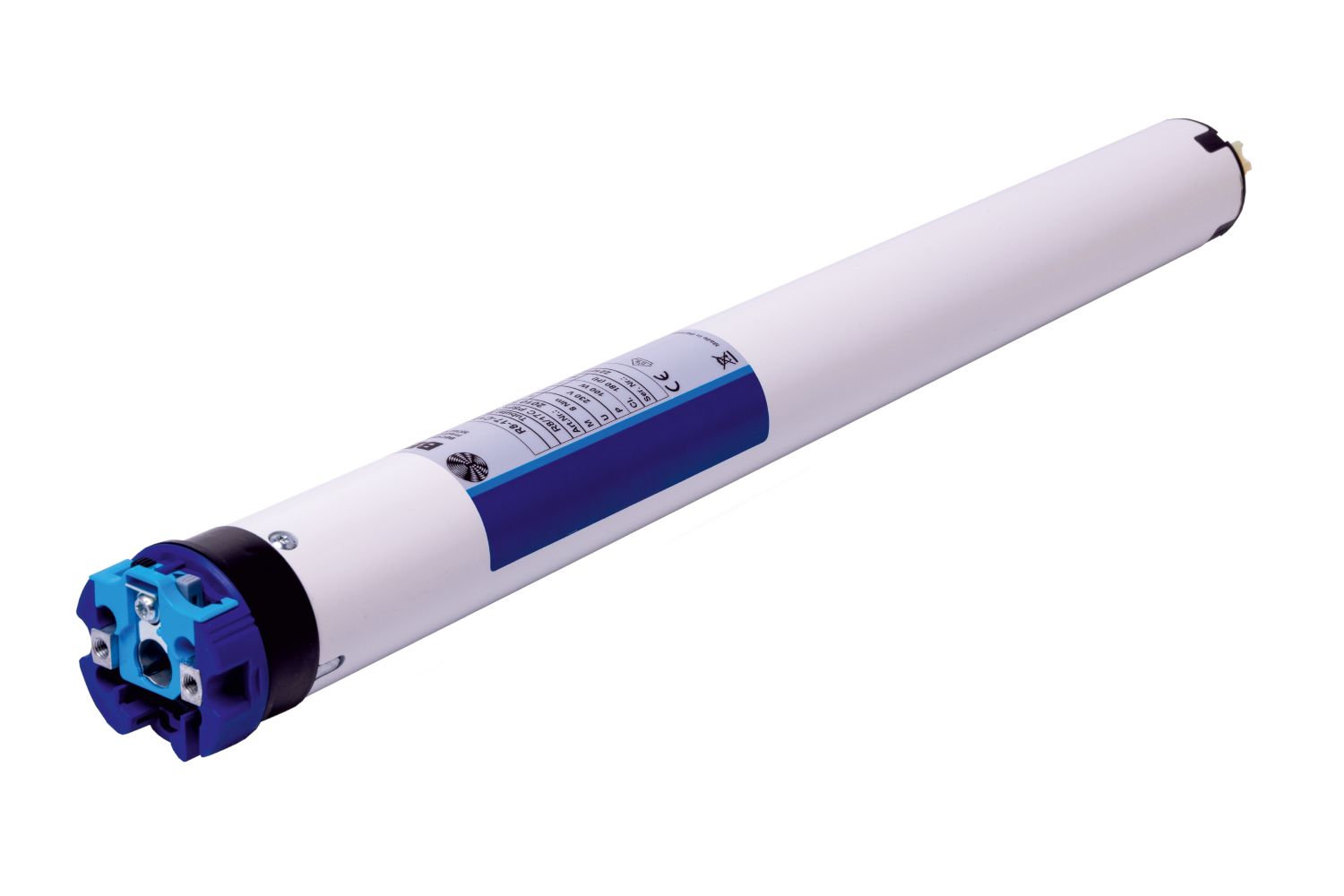

Becker Funk-Sonnenschutzantriebe R-C12 PLUS
UNI
BIDI
Die bidirektionale Funk-Variante des Becker Premium-Sonnenschutzantriebs. Ausgestattet sind die Antriebe mit dem neu entwickelten Funk-System CentronicPlus, sodass eine Bedienung über die CentralControl CC41, das homee System sowie vor Ort über Hand- und Wandsender aus den CentronicPLUS und Centronic-II-Serien möglich ist. So sagt Ihnen Ihr Antrieb stets, wo Ihre Markise steht und wie’s ihr geht. Egal ob hochwertigste Kassettenmarkise oder offene Gelenkarmmarkise: der R-C12 PLUS-Sonnenschutzantrieb ist dank seiner programmierten Intelligenz in der Lage, unterschiedliche Sonnenschutz-Produkte auf schonendste Weise zu betreiben. Er interagiert mit den verschiedenen Sensoriken für Sonne, Wind und Regen. Zugleich passt er stetig sein Drehmoment und seine Anschlagkräfte an, stets nach dem Motto: so hart wie nötig, so soft wie möglich. Neben klassischen Markisen kann der R-C12 PLUS auch für den Einsatz in Markisoletten, Wintergartenmarkisen, Screens, Volants und Projektionsleinwänden verwendet werden. Die Becker P-C12 PLUS Universal-Sonnenschutzantriebe mit integriertem Funkempfänger haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 50 Nm in den Abstufungen 8 Nm (R8-17-C12 PLUS), 12 Nm (R12-17-C12 PLUS), 20 Nm (R20-17-C12 PLUS), 30 Nm (R30-17-C12 PLUS), 40 Nm (R40-17-C12 PLUS) und 50 Nm (R50-11-C12 PLUS) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm.
Produktmerkmale
► Mesh-Technologie sorgt für automatische Vernetzung aller Geräte zu einem leistungsfähigen Netzwerk► Kompatibel mit Sonne-Wind-Regensensoren für höchste Komfortstufe
► Automatischer Behanglängenausgleich:
Ein Längen des Behangs wird durch den Antrieb automatisch erkannt und korrigiert
► Tuchstraffungsfunktion: optional de -/ aktivierbar
Der Antrieb strafft das Tuch durch das Anfahren einer frei einstellbaren Reversierposition
► Tuchentlastung: optional de -/ aktivierbar
Der Antrieb schont das Tuch durch das Entlasten in der oberen Anschlag- Endlage
► Blockiererkennung mit mehrfacher Testung► Vor-Ort-Bedienung durch einen bedrahteten 1 - Fach – Taster möglich
► kompatibel zum Centronic – Steuerungsprogramm (Centronic Funk, unidirektional) Link zur Kompatibilitätsliste
► Zwei Zwischenpositionen programmierbar
► Drahtloses Softwareupdate möglich
► Memoryfunktion: Integrierte Zeitschaltuhr via MemoControl Sender aktivierbar
| Motortyp | Art.-Nr.: | Drehmoment | Drehzahl (min-1) | L1 | L2 | L3 | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|---|---|
| R8-17-C12 PLUS | 20101301930 | 8 Nm | 17 U/min | 471 mm | 488 mm | 505 mm | 0,45 A | 100 Watt |
| R12-17-C12 PLUS | 20101301940 | 12 Nm | 17 U/min | 471 mm | 488 mm | 505 mm | 0,50 A | 110 Watt |
| R20-17-C12 PLUS | 20201301650 | 20 Nm | 17 U/min | 500 mm | 517 mm | 534 mm | 0,70 A | 160 Watt |
| R30-17-C12 PLUS | 20301301700 | 30 Nm | 17 U/min | 525 mm | 542 mm | 559 mm | 0,90 A | 210 Watt |
| R40-17-C12 PLUS | 20401301770 | 40 Nm | 17 U/min | 540 mm | 557 mm | 574 mm | 1,15 A | 260 Watt |
| R50-11-C12 PLUS | 20501301920 | 50 Nm | 11 U/min | 540 mm | 557 mm | 574 mm | 1,05 A | 240 Watt |
*Dargestellte Mitnehmerbreite von DW78R+F (49303000910) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
| Endschalterbereich: | 64 Umdrehungen |
|---|---|
| Einschaltdauer: | S2 4 min |
| Rohrdurchmesser: | 45 mm |
| Spannungsversorgung: | Wechselstrom (AC/DC) |
| Nennspannung: | 230 V |
| Netzfrequenz: | 50 Hz |
| Schutzart: | IP 44 |
| Anschlusskabel: | C-Plug, wählbar |
| bei Standardauswahl |
|---|
| 1 x Becker R-C12 PLUS (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
weitere Motorlager für Baureihe R
| ► Typ 1 | ► Typ 2 |
| Markisenhalter -P/R inkl. Steckzapfen R2/10 | Kastenlager inkl. Steckzapfen R2/10 |
 |  |
| Art. Nr.: 49303000530 / Art. Nr.: 49302000300 | Art. Nr.: 49303000510 | Art. Nr.: 49302000300 |
| ► Typ 3 | |
| Anschlussteil Stern | |
 | |
| Art. Nr.: 49302002600 |
| ► Typ 1 | ► Typ 2 | ||
 |  | ||
| Art. Nr.: 49303004060 / Art. Nr.: 49303004070 | Art. Nr.: 49303001730 / Art. Nr.: 49303001740 |
| ► Typ 3 | ► Typ 4 | ||
 |  | ||
| Art. Nr.: 49303000520 / Art. Nr.: 49303004150 | Art. Nr.: 49303002170 / Art. Nr.: 49303002180 |
| ► Typ 5 | ► Typ 6 | ||
| | ||
| Art. Nr.: 49303000550 / Art. Nr.: 49300707070 | Art. Nr.: 49303000560 / Art. Nr.: 49300107072 |
| ► Typ 7 | ► Typ 8 | ||
 | | ||
| Art. Nr.: 49303000910 / Art. Nr.: 49303000330 | Art. Nr.: 49303005290 / Art. Nr.: 49303005280 |
| ► Typ 9 | ► Typ 10 | ||
 |  | ||
| Art. Nr.: 49303005570 / Art. Nr.: 49303005560 | Art. Nr.: 49303004100 / Art. Nr.: 49303000660 |
| ► Typ 11 | ► Typ 12 | ||
 |  | ||
| Art. Nr.: 49303000490 | Art. Nr.: 49303000500 |
| ► Typ 13 | ► Typ 14 | ||
 |  | ||
| Art. Nr.: 49303004200 | Art. Nr.: 49303000750 / Art. Nr.: 49303000760 |
| ► Typ 15 | ► Typ 16 | ||
 |  | ||
| Art. Nr.: 49303000590 / Art. Nr.: 49303006280 | Art. Nr.: 49303000610 / Art. Nr.: 49303000620 |
- Montage- und Betriebsanleitung (4.25 MB) :
-
FAQ | häufig gestellte Fragen
Problem:
Rohrantrieb stoppt wahllos, Weiterfahrt in die gleiche Richtung
nicht möglich.
Abhilfe:- Rohrantrieb hat ein Belastungsanstieg erkannt. Kurz in die Gegenrichtung
fahren, anschließend in die gewünschte Richtung weiterfahren. - Rohrantrieb ist in der Anwendung überlastet. Drehmomentstärkeren Rohrantrieb verwenden.
- Endlagen löschen und anschl. Endlagen neu einstellen.
- Anlage leichtgängig machen.
Problem:
Rohrantrieb fährt nicht in die vorgegebene Richtung.
Abhilfe:- Rohrantrieb ist überhitzt. Nach einigen Minuten ist der Rohrantrieb wieder betriebsbereit.
- Rohrantrieb ist defekt (fährt auch nicht nach längerer Standzeit). Rohrantrieb auswechseln.
- Hindernis freifahren, beseitigen und in die gewünschte Richtung einschalten.Elektrischen Anschluss prüfen.
Problem:
Antrieb läuft nicht.
Abhilfe:- Neuen Sender einlernen.
- Sender innerhalb der Reichweite des Rohrantriebs bringen.
- Fahr- oder Stopptaste am Sender in unmittelbarer Nähe des Rohrantriebes mindestens 5x betätigen.
- Batterie(n) im Sender richtig einlegen bzw. neue Batterie(n) verwenden.
- Elektrischen Anschluss überprüfen.
- Thermoschutzschalter im Rohrantrieb hat angesprochen. Warten Sie bis der Thermoschutzschalter den Rohrantrieb wieder freischaltet.
Problem:
Drehrichtungszuordnung am Rohrantrieb lässt sich nicht einstellen
Abhilfe:- Endlagen löschen und die Drehrichtungszuordnung neu einstellen.
Problem:
Drehrichtungszuordnung nach dem Löschen der Endlagen stimmt nicht.
Abhilfe:- Führen Sie eine Drehrichtungsänderung mit dem entsprechenden Sender oder dem Drehrichtungsschalter am Rohrantrieb durch.
Problem:
Der LED Ring leuchtet rot bei Auswahl des Empfängers für den Einstellmodus.
Abhilfe:- Entfernung zum Empfänger verringern.
- Elektr. Anschluss vom Empfänger überprüfen.
- Bringen Sie den Empfänger in Lernbereitschaft.
- Sender der Installation hinzufügen.
Die gewünschte Einstellung lässt sich nicht ändern.
Abhilfe:- Stellen Sie sicher, dass ggfs. der CentronicPlus Sender sich im Einstellmodus befindet.
Problem:
Bei der Einlernfahrt erreicht der Antrieb nicht die einzulernende Endlage.
Abhilfe:- Bei der Einlernfahrt reagiert der Antrieb aus Sicherheitsgründen sensibel auf Schwergängigkeiten um Beschädigungen zu vermeiden. Fahren Sie kurz AB und anschl. wieder AUF, bis Sie die obere Endlage erreicht haben.
- Rohrantrieb hat ein Belastungsanstieg erkannt. Kurz in die Gegenrichtung
