Endabschaltung:
mechanisch einstellbar
chevron-down
chevron-down
chevron-down
chevron-down
ab 184,00 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
VERSANDKOSTENFREI / Deutschland
Beschreibung

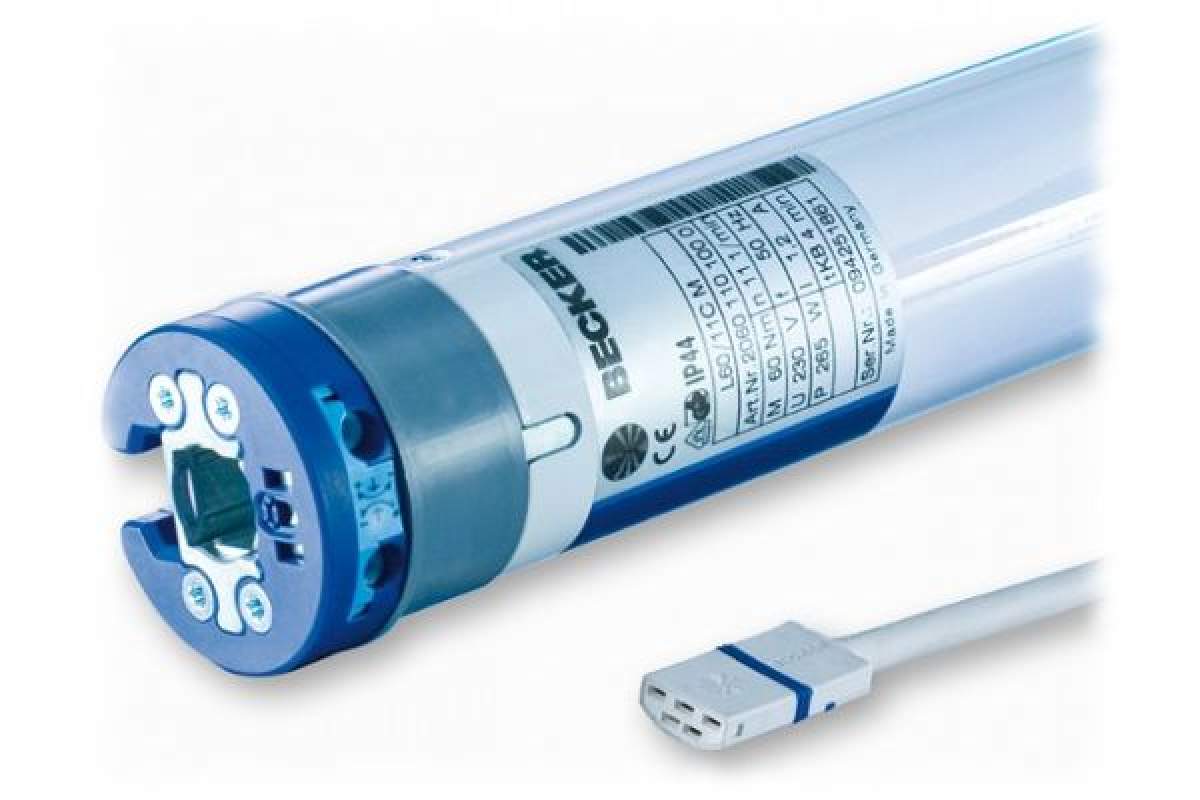

Die Becker L-M04 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 50 bis 120 Nm in den Abstufungen 50 Nm (L50-17-M04,), 60 Nm (L60-11-M04), 70 Nm (L70-17-M04), 80 Nm (L80-11-M04) und 120 Nm (L120-11-M04) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mithilfe eines Einstellstifts vorgenommen.

Produktmerkmale


Mechanische Endabschaltung
Motor gegen Überhitzung geschützt
Für Rechts- und Linkseinbau geeignet

Motorkopf Überwickelbar
steckbare Anschlussleitung
Klassische Endlageneinstellung über Einstellhilfe


Produktbesonderheiten

 Nachfolgemodelle der L44/14C M, L60/11C M, L80/11C M, L120/11C M
​ Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Endlagen mechanisch einstellbar
obere Endlage / frei einstellbar
untere Endlage / frei einstellbar




Technische Daten
 Datenblatt
Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
L50-17-M04 50 Nm 1,40 A 315 Watt
L60-11-M04 60 Nm 1,20 A 265 Watt
L70-17-M04 70 Nm 1,90 A 430 Watt
L80-11-M04 80 Nm 1,40 A 310 Watt
L120-11-M04 120 Nm 1,90 A 435 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
L50-17-M04 17 U/min alt. 20501101060
neu. 20501101060		 l1 = 673 mm
l2 = 703 mm
l3 = 723 mm
L60-11-M04 11 U/min
alt. 20601101000
neu. 20601101040
l1 = 673 mm
l2 = 703 mm
l3 = 723 mm
L70-17-M04 17 U/min alt. 20701101000
neu. 20701101010		 l1 = 673 mm
l2 = 703 mm
l3 = 723 mm
L80-11-M04 11 U/min alt. 20801101000
neu. 20801101030		 l1 = 673 mm
l2 = 703 mm
l3 = 723 mm
L120-11-M04 11 U/min alt. 21201101000
neu. 21201101020		 l1 = 673 mm
l2 = 703 mm
l3 = 723 mm
Rohrdurchmesser: | C = 58 mm
Stromversorgung: | 230/50 V Hz
Schutzart: | IP 44
Anschlussleitung: | steckbar
Abmessungen: | l4 = 20 mm / l5 = 30 mm
*Dargestellte Mitnehmerbreite von SM70 (49313000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang
bei Standardauswahl
1 x Becker L-M04 (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
weitere Motorlager für Baureihe L
► Typ 1 ► Typ 2

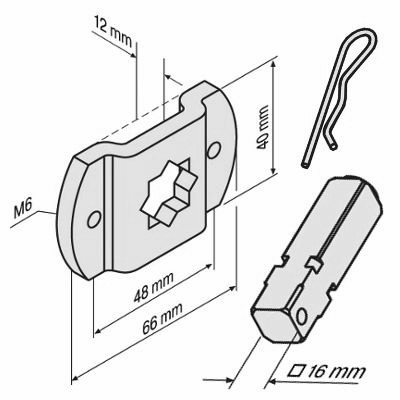

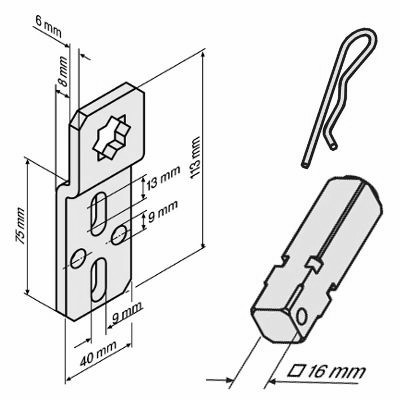

Markisenhalter  inkl. Steckzapfen L2/16 Kastenlager inkl. Steckzapfen L2/16
Art. Nr.: 49313000940 / Art. Nr.: 49312000340 Art. Nr.: 49313000910 | Art. Nr.: 49312000340
Adapterset

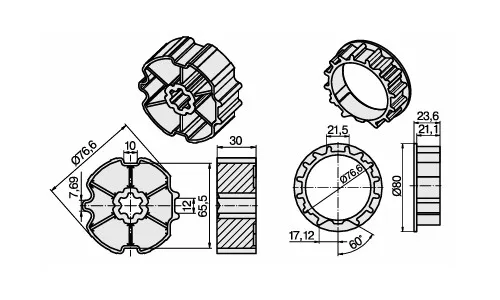

► Typ 1
  ZF80 x 1,2 mm (Zurflüh-Feller)

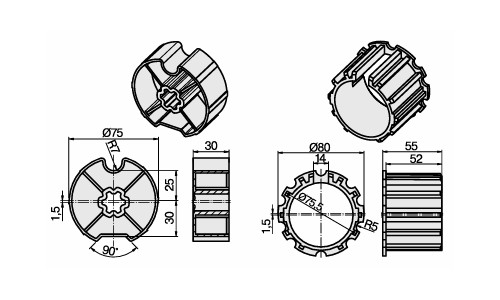

► Typ 2

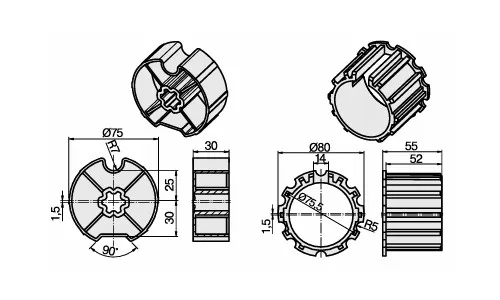

  DW78N 1,5 mm Mittenversatz

Art. Nr.: 49313001480 / Art. Nr.: 49313001490 Art. Nr.: 49313003650 / Art. Nr.: 49313003570

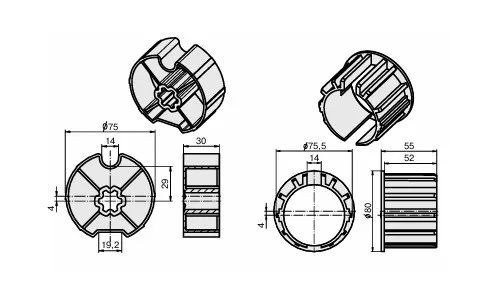

► Typ 3
  DW78N 4 mm Mittenversatz

► Typ 4

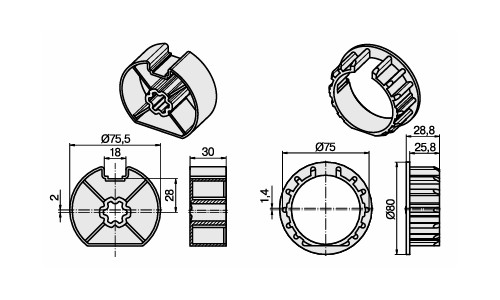

  DW78 x 1 mm

Art. Nr.: 49313000860 / Art. Nr.: 49312307070 Art. Nr.: 49313000790 / Art. Nr.: 49312107071

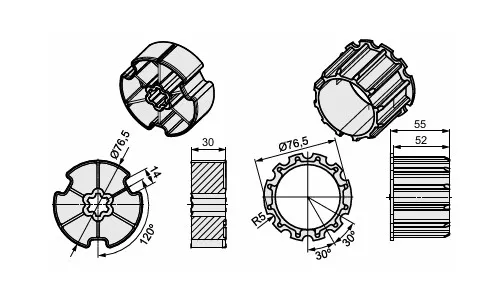

► Typ 5
  Optinut 81,8

► Typ 6

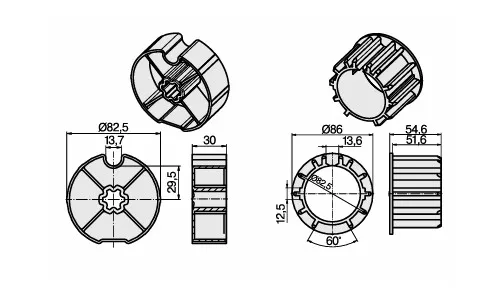

  DW85N

Art. Nr.: 49313003710 / Art. Nr.: 49313003700 Art. Nr.: 49313000780 / Art. Nr.: 49313002270



► Typ 7

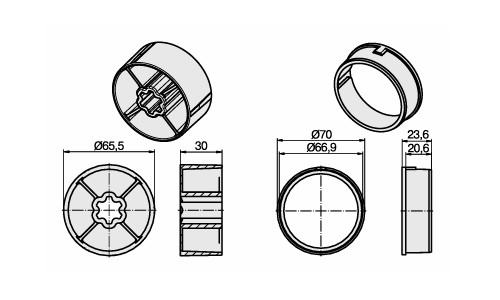

  70 x 1,5 mm

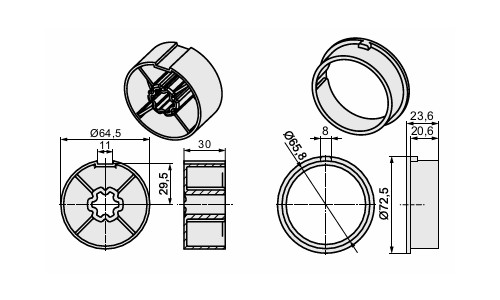

► Typ 8
  70 x 2 mm

Art. Nr.: 49313000840 / Art. Nr.: 49310507074 Art. Nr.: 49313000850 / Art. Nr.: 49310607074

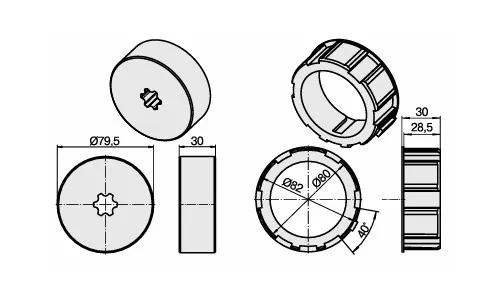

► Typ 9
  83 x 1,5 / 85 x 2,5 mm

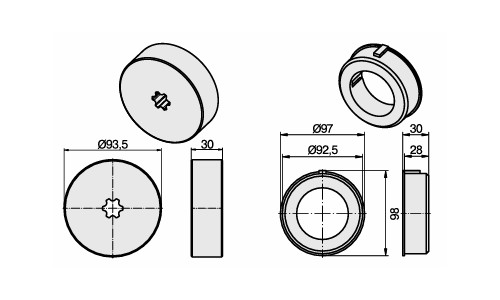

► Typ 10
  98 x 2 mm

Art. Nr.: 49313001190  / Art. Nr.: 49313001250 Art. Nr.: 49313001150 / Art. Nr.: 49313001260

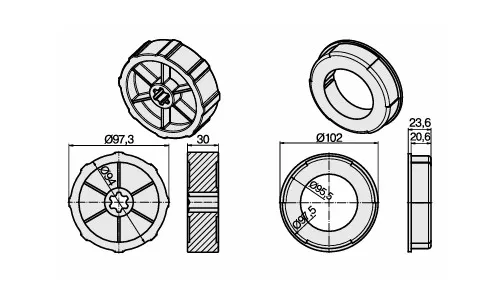

► Typ 11
  102 x 2 mm

► Typ 12

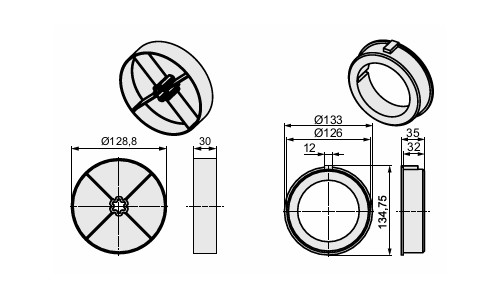

  133 x 2 mm

Art. Nr.: 49313001040 / Art. Nr.: 49313000490 Art. Nr.: 49313001200 / Art. Nr.: 49313001270



► Typ 13

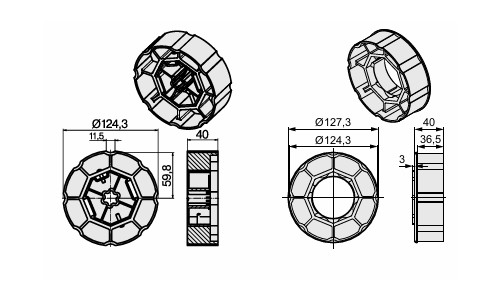

  A 128

► Typ 14

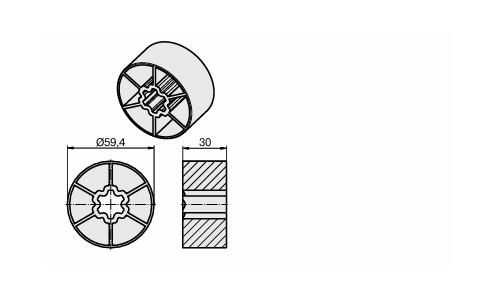

  63 x 1,5 mm

Art. Nr.: 49313003020 / Art. Nr.: 49312001040 / Art. Nr.: 49310307074 Art. Nr.: 49313000830
Dokumente / Downloads
Montage- und Betriebsanleitung  (2.75 MB)
