Becker Sonnenschutzantriebe R-M04
Becker Sonnenschutzantriebe R-M04
Becker Sonnenschutzantriebe R-M04

Becker Sonnenschutzantriebe R-M04

3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
mechanisch einstellbar
chevron-down
chevron-down
chevron-down
chevron-down
ab 116,61 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
VERSANDKOSTENFREI / Deutschland
Beschreibung

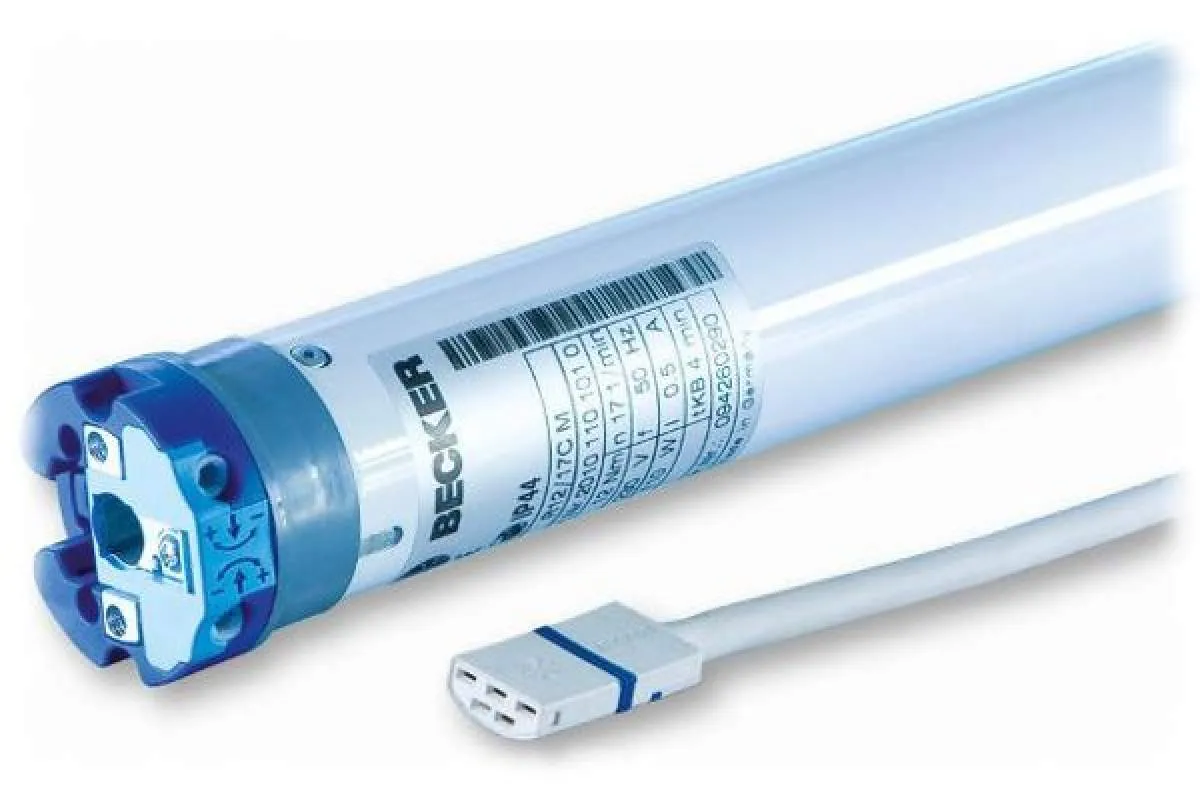

Die Becker R-M04 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 7 bis 50 Nm in den Abstufungen 7 Nm (R7-17-M04,), 8 Nm (R8-17-M04), 12 Nm (R8-17-M04), 20 Nm (R20-17-M04), 30 Nm (R30-17-M04), 40 Nm (R40-17-M04) und 50 Nm (R50-11-M04) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.

Produktmerkmale


Mechanische Endabschaltung
Motor gegen Überhitzung geschützt
Für Rechts- und Linkseinbau geeignet

Motorkopf überwickelbar
steckbare Anschlussleitung
Klassische Endlageneinstellung über Einstellhilfe


Produktbesonderheiten

 Nachfolgemodelle der R7/17 M, R8/17C M, R12/17C M, R20/17C M, R30/17C M, R40/17C M, R50/11C M
​ Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar




Technische Daten
 Datenblatt
Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
R7-17-M04
Kurantrieb		 7 Nm 0,45 A 90 Watt
R8-17-M04 8 Nm 0,45 A 100 Watt
R12-17-M04 12 Nm 0,50 A 110 Watt
R20-17-M04 20 Nm 0,75 A 160 Watt
R30-17-M04 30 Nm 0,90 A 205 Watt
R40-17-M04 40 Nm 1,15 A 260 Watt
R50-11-M04 50 Nm 1,10 A 240 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
R7-17-M04
Kurzantrieb		 17 U/min 20101100410 l1 = 354 mm
l2 = 394 mm
l3 = 411 mm
R8-17-M04 17 U/min
20101101000
l1 = 414 mm
l2 = 454 mm
l3 = 471 mm
R12-17-M04 17 U/min 20101101010 l1 = 414 mm
l2 = 454 mm
l3 = 471 mm
R20-17-M04 17 U/min 20201101000 l1 = 443 mm
l2 = 483 mm
l3 = 500 mm
R30-17-M04 17 U/min 20301101000 l1 = 567 mm
l2 = 607 mm
l3 = 624 mm
R40-17-M04 17 U/min 20401101000 l1 = 587 mm
l2 = 627 mm
l3 = 644 mm
R50-11-M04 11 U/min 20501101000 l1 = 514 mm
l2 = 554 mm
l3 = 571 mm
Rohrdurchmesser: | C = 45 mm
Stromversorgung: | 230/50 V Hz
Schutzart: | IP 44
Anschlussleitung: | steckbar
Abmessungen: | l4 = 17 mm / l5 = 40 mm
*Dargestellte Mitnehmerbreite von S60 (49303004660) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang
bei Standardauswahl
1 x Becker R-M04 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
weitere Motorlager für Baureihe R
► Typ 1 ► Typ 2
Markisenhalter -P/R inkl. Steckzapfen R2/10 Kastenlager inkl. Steckzapfen R2/10
Art. Nr.: 49303000530 / Art. Nr.: 49302000300 Art. Nr.: 49303000510 | Art. Nr.: 49302000300

► Typ 3
Anschlussteil Stern

Art. Nr.: 49302002600
Adapterset

► Typ 1
  M50 Drive Wheel Universal

► Typ 2
  57,5 mm

Art. Nr.: 49303004060 / Art. Nr.: 49303004070 Art. Nr.: 49303001730 / Art. Nr.: 49303001740



► Typ 3
  63N D

► Typ 4
  Forjas 70

Art. Nr.: 49303000520 / Art. Nr.: 49303004150 Art. Nr.: 49303002170 / Art. Nr.: 49303002180



► Typ 5
  DW70N

► Typ 6
  DW74N

Art. Nr.: 49303000550 / Art. Nr.: 49300707070 Art. Nr.: 49303000560 / Art. Nr.: 49300107072



► Typ 7
  DW78R+F

► Typ 8
  Optinut 81,8

Art. Nr.: 49303000910 / Art. Nr.: 49303000330 Art. Nr.: 49303005290 / Art. Nr.: 49303005280



► Typ 9
  Optinut 69 x 1,25 mm

► Typ 10
  DW85N

Art. Nr.: 49303005570 / Art. Nr.: 49303005560 Art. Nr.: 49303004100 / Art. Nr.: 49303000660



► Typ 11
  50 x 1,5 mm

► Typ 12
  Siral 50

Art. Nr.: 49303000490 Art. Nr.: 49303000500



► Typ 13
  50 x 1,5 mm Warema

► Typ 14
  60 x 1,5 mm

Art. Nr.: 49303004200 Art. Nr.: 49303000750 / Art. Nr.: 49303000760



► Typ 15
  63 x 1,5 mm

► Typ 16
  70 x 1,5 mm

Art. Nr.: 49303000590 / Art. Nr.: 49303006280 Art. Nr.: 49303000610 / Art. Nr.: 49303000620
