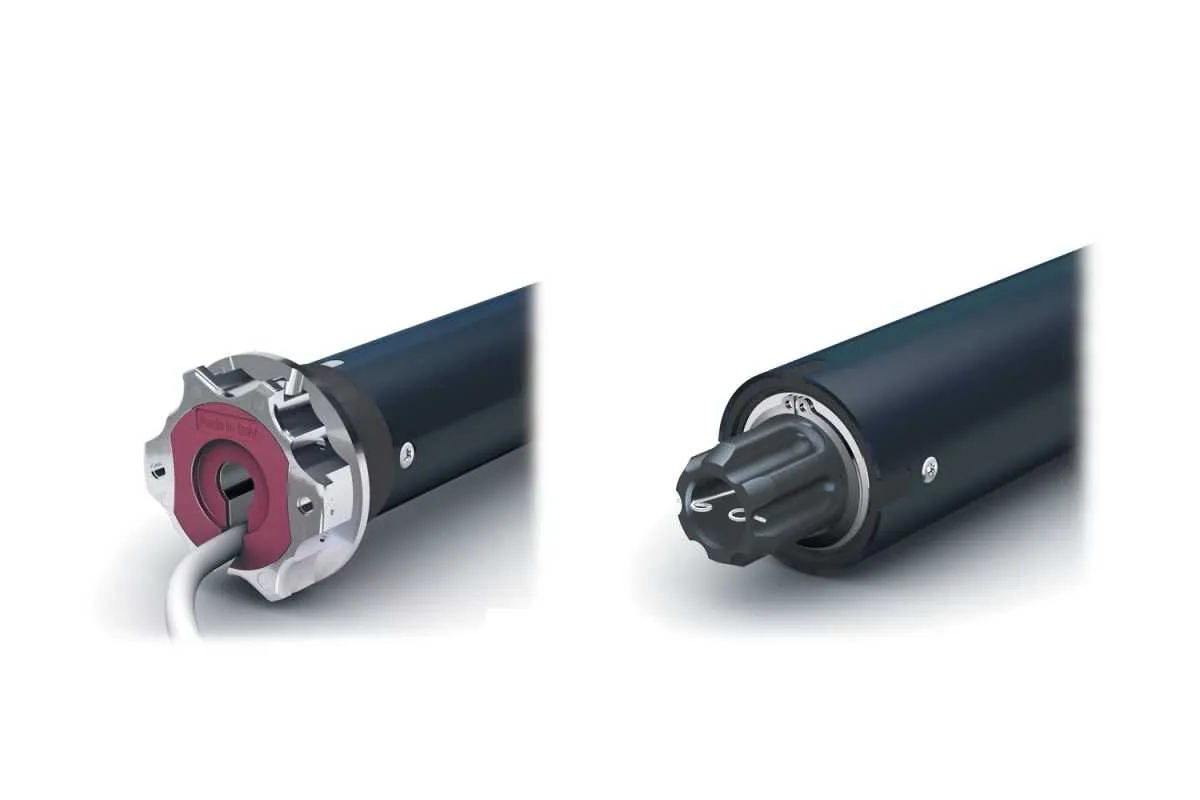

Cherubini | Wave RX 45 elektronischer Markisenmotor mit Funk

Funk-Motor

Cherubini | Wave RX 45 elektronischer Markisenmotor mit Funk

Art.Nr.:
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: elektronisch einstellbar, mit Handsender
Funksystem:: CRC | CHERUBINI REMOTE CONTROL

Drehmoment | Motorbezeichnung:

Motorlager:

Adapterset | Markise:

ab 153,35 EUR

inkl. 19% MwSt. zzgl. Versand

Diese Cherubini Funk-Markisenmotoren haben eine elektronische Endlageneinstellung und werden mit einem kompatiblen Handsender programmiert. Der neue Motorkopf ist so konzipiert, dass Sie das alte Motorlager weiter verwenden können. Die Antriebe der Baureihe Wave RX Ø45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 15 Nm bis 50 Nm in den Stufen 15 Nm, 32 Nm, 40 Nm und 50 Nm erhältlich. Diese Cherubini Antriebe sind als Nachfolger der altron Markisenmotoren und FAAC TM2 Motoren geeignet.

Link zur Herstellerseite mit Anleitungen und Videos finden Sie HIER.

Wichtiger Hinweis

Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
Die alten Handsender (FAAC TM, altron) sind mit diesen Antrieben nicht kompatibel!

Ein Motorkopf, der in die am meisten verwendeten Motorlager passt

Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.

Funktionen

Die Funktion "Supersensibilität" der Blockiererkennung im Abwärtslauf, ist mittels Handsender aktivierbar und auf 3 verschiedenen Stufen einstellbar (nur für 10-15-25 Nm).
Blockiererkennung in Richtung AUF, Sensibilität auf 3 Stufen einstellbar.
Drehmomentabschaltung bei Kassettenmarkisen.
Möglichkeit der Einstellung einer Mittelposition.
Programmierung mittels Handsender und Taste möglich.

Kassettenmarkisen

Die Möglichkeit, die Schließkraft zu regulieren, gewährleistet ein perfektes schließen von Kassettenmarkisen, wodurch die Gefahr vermieden wird, das Tuch einer unnötigen Belastung auszusetzen.

Technische Daten

Motortyp	Geschwindigkeit	Vorgänger	Art. Nr.:	Drehmoment	Abmessung (L)	Stromaufnahme	Lstg.:
Wave RX Ø 45 15/17	17 U/min		CET45151700	15 Nm	503 mm	0,80 A	170 Watt
Wave RX Ø 45 30/17	17 U/min		CET45321700	30 Nm	543 mm	1,10 A	250 Watt
Wave RX Ø 45 40/17	17 U/min		CET45401700	40 Nm	543 mm	1,25 A	275 Watt
Wave RX Ø 45 50/12	12 U/min		CET45501200	50 Nm	543 mm	1,25 A	275 Watt

Endschalterbereich	Rohrdurchmesser	Stromversorgung	Schutzart	Kabellänge
-	45 mm	230/50 V / Hz	IP44	5 Meter

Motorlager

*► Typ 1*

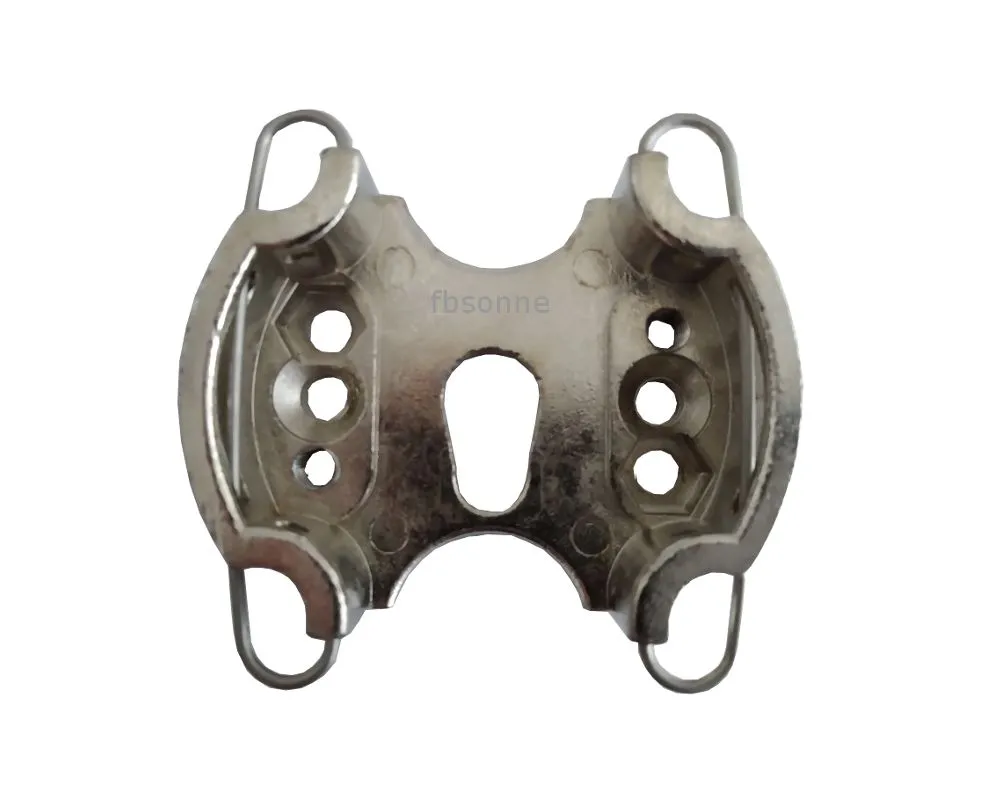

Schnellanschluss-Motorlager mit C-Federn


Art. Nr.: A4506-0555

Adapterset

► Typ 1 Rundwelle 60		► Typ 2 Rundwelle 70

Art. Nr.: A4505-0506		Art. Nr.: A4505-0518

► Typ 3 Nutrohr 78		► Typ 4 Nutrohr 85

Art. Nr.: A4505-0521		Art. Nr.: A4505-0513

Lieferumfang

bei Standardauswahl
1 x Cherubini Markisenmotor Wave RX Ø45 (Drehmoment nach Wahl)
1 x Anschlusskabel 5 Meter
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)

Dokumente / Downloads

Bedienungsanleitung / POP Handsender (995.39 KB)

Bedienungsanleitung / Wave RX (1.65 MB) :: Produktvideo / Einlernen des Handsenders, Programmierung der Endlagen, Einlernen von Wettersensoren
