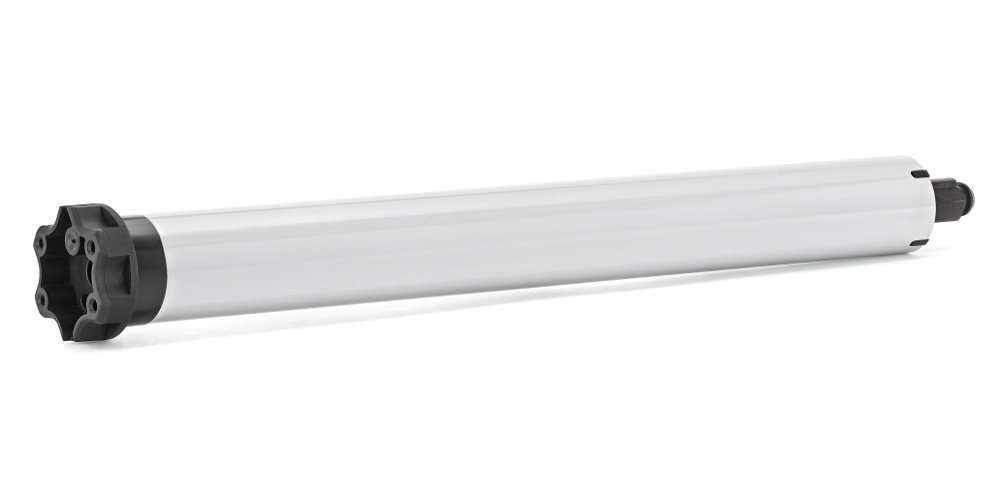

elero SunTop M SH Markisenantrieb
Die RevoLine-Antriebe verfügen über eine lernende Kraftkurve: Bei jeder vollständigen Endlagenfahrt messen sie Weg und Kraft. Durch dieses System wird die Kraft immer den Umgebungsbedingungen angepasst. Trifft die Markise auf ein Hindernis, reversiert der Antrieb und fährt das Hindernis frei. Ist die Markise festgefroren, schaltet der Antrieb ab. Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 50 Nm, in Abstufungen von 10 Nm, 20 Nm, 30 Nm, 40 Nm und 50 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Alle M-Antriebe mit einem Drehmoment bis einschließlich 20 Nm haben eine geräuschlose und verschleißfreie „Softbremse“. Wenn die Endlagen auf Anschlag eingelernt werden, kann zusätzlich eine Entlastung für den Behang freigeschaltet werden.
Produktbesonderheiten

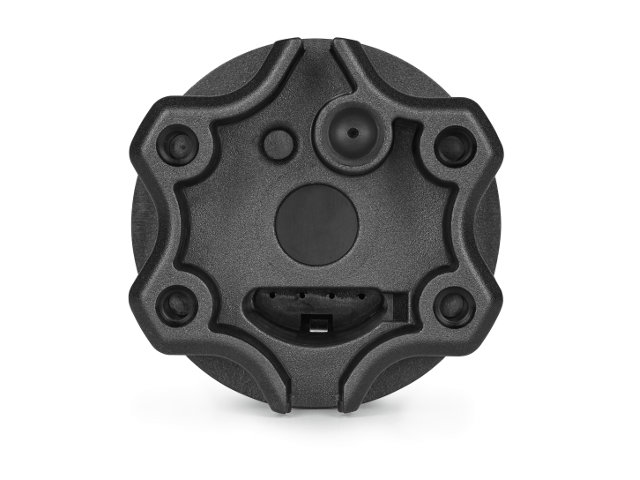

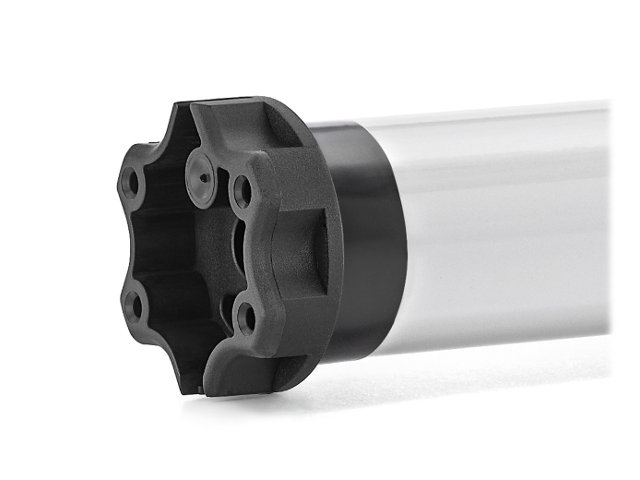

| Markisenmotor mit Stern-Motorkopf passend für gängige Stern-Motorlager | |
 Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier. | |
| Intelligente Kraftmessung | |
| Parallelschaltung möglich | |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
Markisen sind als funktionaler und dekorativer Sonnenschutz für Balkon oder Terrasse weit verbreitet.
Textile Beschattungen benötigen im Vergleich zu anderen Anwendungen besonders sensible Antriebe. Entsprechend wurde bei der neuen Antriebsgeneration RevoLine "Sun" besonderen Wert auf die Bedürfnisse von textilen Materialien gelegt. So strafft der Sun-Antrieb das Markisentuch besonders schonend und mit viel Fingerspitzengefühl. Eine lernende Kraftkurve setzt das Tuch immer nur der gerade erforderlichen Spannung aus. Das schont die Markisenanlage für jahrelangen störungsfreien Gebrauch.
Flexibel für alle Fälle
RevoLine Sun-Antriebe bewegen alle Arten von Markisen. Egal ob Kassetten-, Kasten-, offene Gelenkarm- oder Wintergartenmarkise - der RevoLine-Markisenantrieb lässt sich in alle Sonnenschutzanlagen einsetzen. Es stehen viele Drehmomente zur Verfügung und der Einbau und die Installation sind denkbar einfach. Kupplungen und Lager sind rastbar oder zum Stecken und Einklicken. Zum Einlernen der Endlagen genügt ein einmaliges Anfahren der Endpositionen.
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| SunTop M10 | 10 Nm | 0,60 A | 140 Watt |
| SunTop M20 | 20 Nm | 0,90 A | 200 Watt |
| SunTop M30 | 30 Nm | 0,90 A | 200 Watt |
| SunTop M40 | 40 Nm | 1,20 A | 270 Watt |
| SunTop M50 | 50 Nm | 1,30 A | 300 Watt |
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| SunTop M10 | 14 U/min | 397210001 | 466 / 449,5 mm |
| SunTop M20 | 14 U/min | 397310001 | 526 / 509,5 mm |
| SunTop M30 | 14 U/min | 397410001 | 516 / 499,5 mm |
| SunTop M40 | 14 U/min | 397510001 | 546 / 529,5 mm |
| SunTop M50 | 14 U/min | 397610001 | 546 / 529,5 mm |
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter (schwarz) |
|
| ► Typ 1 |

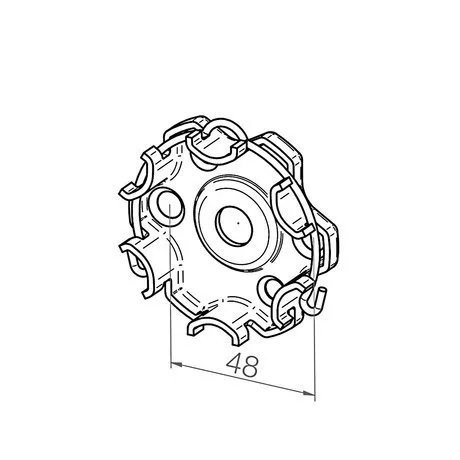

| Mit Sicherungsklammer (kl. Öse) Teilkreis 48 mm |
 |
| Art. Nr.: 230031701 |
PDF zum Ausdrucken finden Sie HIER
| ► Typ 1 | ► Typ 2 | ||
 |  | ||
| Art. Nr.: 230410001 | Art. Nr.: 230550001 |
| ► Typ 3 | ► Typ 4 | ||
 | | ||
| Art. Nr.: 230420001 | Art. Nr.: 230310001 |
| ► Typ 5 | ► Typ 6 | ||
 |  | ||
| Art. Nr.: 230180001 | Art. Nr.: 230200001 |
| ► Typ 7 | ► Typ 8 | ||
 |  | ||
| Art. Nr.: 230650001 | Art. Nr.: 230540001 |
| ► Typ 9 | ► Typ 10 | ||
 |  | ||
| Art. Nr.: 230150001 | Art. Nr.: 230260001 |
| ► Typ 11 | ► Typ 12 | ||
 |  | ||
| Art. Nr.: 230400001 | Art. Nr.: 230170001 |
| ► Typ 13 | ► Typ 14 | ||
 |  | ||
| Art. Nr.: 230480001 | Art. Nr.: 230530001 | ||
| ► Typ 15 | ► Typ 16 | ||
 |  | ||
| Art. Nr.: 230580001 | Art. Nr.: 131162901 |
| ► Typ 17 | ► Typ 18 | ||
 |  | ||
| Art. Nr.: 131169901 | Art. Nr.: 230440001 |
| ► Typ 19 | ► Typ 20 | ||
 |  | ||
| Art. Nr.: 230450001 | Art. Nr.: 230460001 |
| ► Typ 21 | ► Typ 22 | ||
 |  | ||
| Art. Nr.: 230930001 | Art. Nr.: 230510001 |
| ► Typ 23 | ► Typ 24 | ||
 |  | ||
| Art. Nr.: 230520001 | Art. Nr.: 131178501 |
| ► Typ 25 | ► Typ 26 | ||
 |  | ||
| Art. Nr.: 230120001 | Art. Nr.: 230910001 |
| ► Typ 27 | ► Typ 28 | ||
 |  | ||
| Art. Nr.: 131161001 | Art. Nr.: 230390001 |
| ► Typ 29 | ► Typ 30 | ||
 |  | ||
| Art. Nr.: 230500001 | Art. Nr.: 230360001 |
| ► Typ 31 | ► Typ 32 | ||
 |  | ||
| Art. Nr.: 233790001 | Art. Nr.: 230560001 |
| ► Typ 33 | ► Typ 34 | ||
 |  | ||
| Art. Nr.: 230470001 | Art. Nr.: 230490001 | ||
| ► Typ 35 | ► Typ 36 | ||
 |  | ||
| Art. Nr.: 230430001 | Art. Nr.: 233800001 |
| ► Typ 37 | ► Typ 38 | ||
 |  | ||
| Art. Nr.: 230320001 | Art. Nr.: 230330001 |
| ► Typ 39 | ► Typ 40 | ||
 |  | ||
| Art. Nr.: 230570001 | Art. Nr.: 230110001 |
| ► Typ 41 | ► Typ 42 | ||
 |  | ||
| Art. Nr.: 230340001 | Art. Nr.: 230590001 |
| ► Typ 43 | ► Typ 44 | ||
 |  | ||
| Art. Nr.: 230900001 | Art. Nr.: 233820001 |
| bei Standardauswahl |
|---|
| 1 x elero SunTop M SH (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
