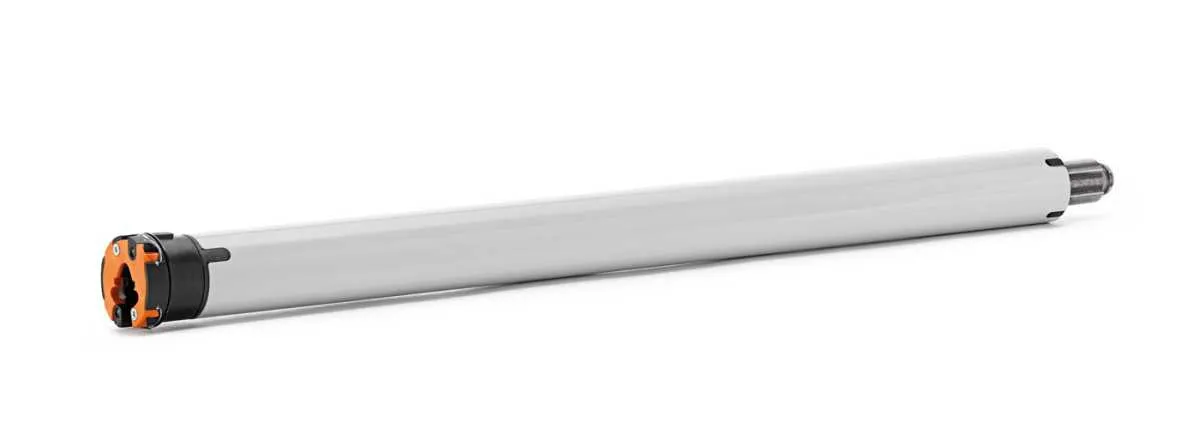

elero VariEco S Markisenantrieb

Mobile Preview: elero VariEco S Markisenantrieb

elero VariEco S Markisenantrieb

Art.Nr.:: 233950201
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: St.

Drehmoment:

Anschlusskabel:

Adapterset:

Motorlager / elero:

ab 129,61 EUR

inkl. 19% MwSt. zzgl. Versand

Mit der Entwicklung der S-Antriebe für die Baureihe VariEco hat elero das Sortiment für Rollläden deutlich verbessert. Die kabelgebundenen Antriebe haben einen Durchmesser von 35 mm, in Drehmomenten von 3 bis 12 Nm sowie Drehzahlen bis 30 Upm. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebsversion mit mechanischen Endschaltern sind für Rollläden und textilen Sonnenschutz konzipiert.

Wichtiger Hinweis

Bauartbedingt empfehlen wir bei diesen Antrieben nicht das steckbare Kabel zu ersetzen, sondern das montierte mitgelieferte Anschlusskabel zu verwenden. Es kann sich durch das Herausziehen des montierten Anschlusskabels die Verbindung zwischen Stecker und Anschlussleitung lösen und damit die Funktion des Motors beeinträchtigen. Bitte verwenden Sie das bereits am Motor montierte Anschlusskabel, um eine Fehlfunktion zu vermeiden.

Produktbesonderheiten

geräuschlose Softbremse (nur VariEco S8)
Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Parallelschaltung nur mit Trennrelais möglich

Endlagen sind wie folgt einstellbar

obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
VariEco S5 FL	5 Nm	0,55 A	140 Watt
VariEco S8	8 Nm	0,73 A	168 Watt
VariEco S10 FL	10 Nm	0,60 A	140 Watt
VariEco S12 FL	12 Nm	0,73 A	168 Watt
VariEco S12/11 FL	12 Nm	0,60 A	140 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
VariEco S5 FL	17 U/min	308430101	514 / 497,5 mm
VariEco S8	17 U/min	309530101	514 / 497,5 mm
VariEco S10 FL	17 U/min	308730101	514 / 497,5 mm
VariEco S12 FL	17 U/min	308630101	534 / 517,5 mm
VariEco S12/11 FL	11 U/min	308550101	514 / 497,5 mm

Rohrdurchmesser:	\| 35 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	\| 2 Meter (schwarz)

Downloads

Bedienungsanleitung

Adapterset RevoLine S Motoren

Lieferumfang

bei Standardauswahl
1 x elero VariEco S (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Motorlager

*► Typ 1*	*► Typ 2*

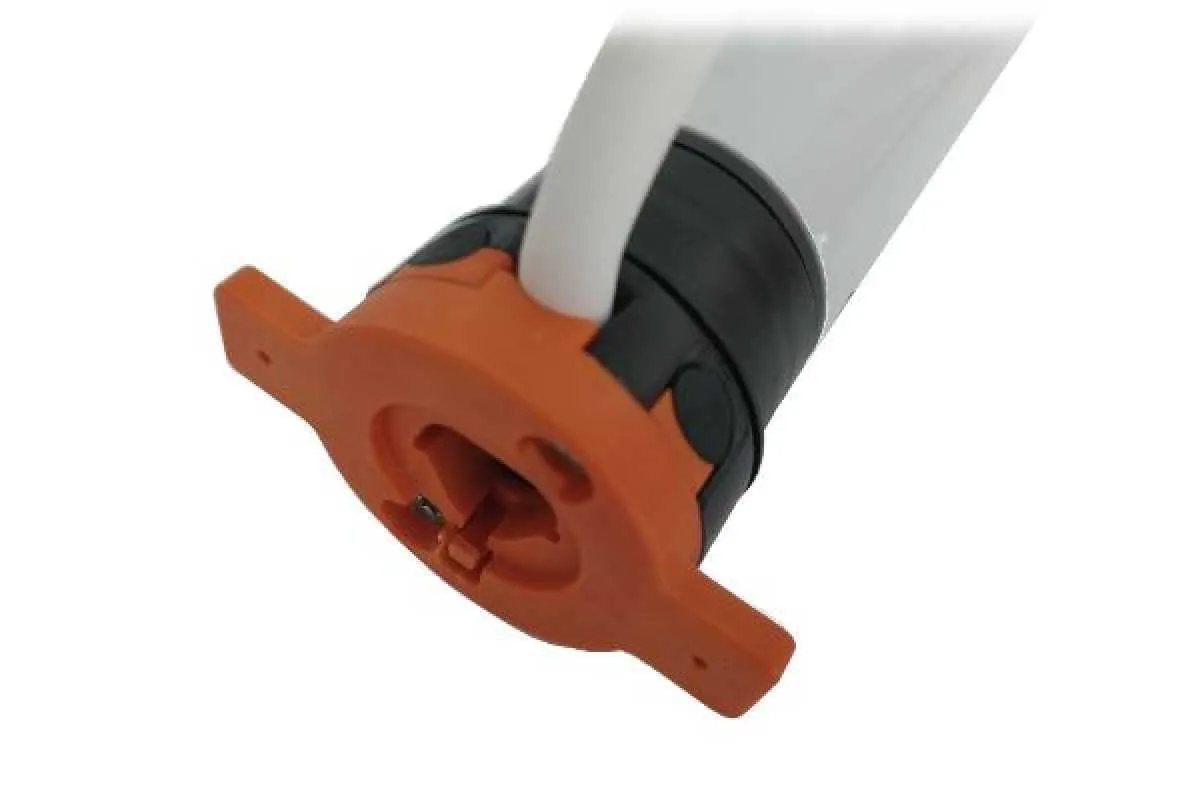

Teilkreis 48 und 60 mm, inkl. Zwischenplatte	Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte

Art. Nr.: 231080001 \| Art. Nr.: 990007401	Art. Nr.: 233220001\| Art. Nr.: 990007401

*► Typ 4*
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden)

Art. Nr.: Art. Nr.: 220400001

Adapterset

PDF zum Ausdrucken finden Sie HIER

► Typ 1 Ø 52 x 1,5 mm		► Typ 2 Ø 63 x 1 mm

Art. Nr.: 220170001		Art. Nr.: 220040001

► Typ 3 Ø 40 x 1 mm / Ø 42 x 2 mm		► Typ 4 Ø 40 x 1,5 mm

Art. Nr.: 220110001		Art. Nr.: 220090001

► Typ 5 Ø 38 x 1 mm / Ø 40 x 2 mm		► Typ 6 Ø 42 x 1 mm

Art. Nr.: 131190601		Art. Nr.: 220150001

► Typ 7 Ø 50 x 1,5 mm		► Typ 8 Ø 50 x 2 mm

Art. Nr.: 220710001		Art. Nr.: 220160001

► Typ 9 8-kant, SW 40		► Typ 10 Ø 42 mm, Silent Gliss

Art. Nr.: 220100001		Art. Nr.: 230970001

► Typ 11 Ø 42 x 2 mm, Bautex		► Typ 12 Ø 43,5 mm / Ø 44 mm, Acmenda

Art. Nr.: 220130001		Art. Nr.: 220180001

► Typ 13 Ø 45 mm, Zurflüh-Feller		► Typ 14 Ø 47 mm, Alu. (TR)

Art. Nr.: 220140001		Art. Nr.: 220680001

► Typ 15 Ø 48 mm, GHC, AXE		► Typ 16 8-kant, SW 50

Art. Nr.: 220020001		Art. Nr.: 220060001

► Typ 17 Ø 50 x 1,5 mm, Siral		► Typ 18 Ø 50 mm, ALU

Art. Nr.: 220070001		Art. Nr.: 220120001

► Typ 19 Ø 54 x 0,5 mm, Zurflüh-Feller		► Typ 20 8-kant, SW 60

Art. Nr.: 220080001		Art. Nr.: 220050001
