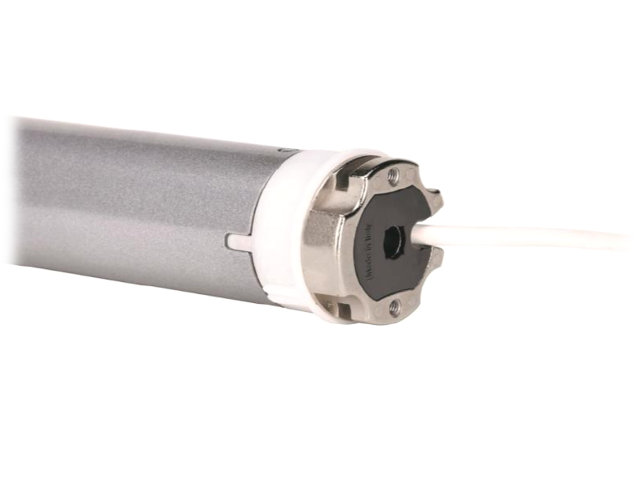

FAAC TM2 58 ERY | Funk-Markisenmotor
Wichtiger Hinweis wegen Vertriebsumstellung:
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die elektronischen Antriebe der Marke FAAC zeichnen sich durch eine einfache Endlageneinstellung aus und haben einen eingebauten Funkempfänger. Die Antriebe der Baureihe TM2 58 ERY haben einen Rohrdurchmesser von 58 mm und sind mit Drehmomenten von 85 Nm bis 120 Nm in den Stufen 85 Nm, 100 Nm und 120 Nm erhältlich. Eine parallelschaltung der Antriebe ist möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron altronic AR Motoren.
Wichtige Hinweise
- Wenn Sie diesen Motor gegen einen defekten altron Black Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer und das Motorlager der altron Black Motoren können nicht weiterverwendet werden.
- Die alten Handsender (FAAC TM, altron) sind mit diesen TM2 Antrieben nicht kompatibel
Ein Motorkopf, der in die am meisten verwendeten Motorlager passt

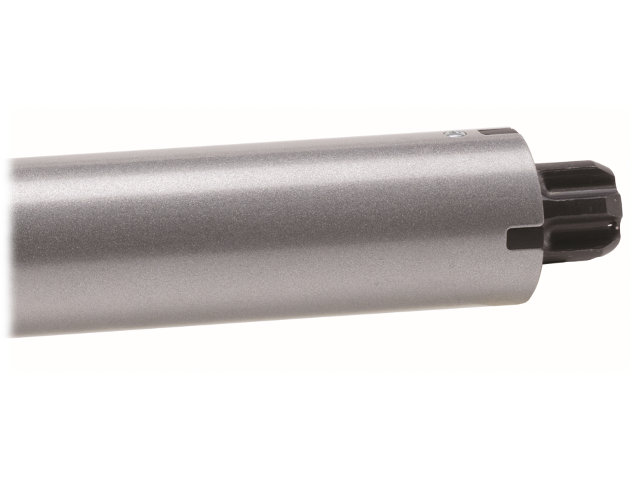

Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Produktbesonderheiten
 Zusätzliche Mittelposition
In Verbindung mit der Wetterstation TM2 X SW kann eine zusätzliche Mittelposition angefahren werden wenn der voreingestellte Licht-Grenzwert überschritten wird. Diese Funktion wird nur bei aktiviertem Lichtsensor ausgeführt. Eine manuelle anfahrt der dieser Mittelposition ist nicht möglich.
|
| Funktion Tuchspannung
Nach Aktivierung dieser Funktion führt der Motor nach erreichen der unteren Endlage einen kurzen lauf in die Gegenrichtung aus um eine Tuchspannung zu erzielen.
|
| Verstellbare Schlieskraft
Dieses einzigartige System, garantiert eine perfekte Schließung der Kassettenmarkise ohne die Gefahr das Tuch durch übermäßige Spannung zu belasten. Werkseitig ist das "Schließdrehmoment" auf 40% (z.B. 40% von 50 Nm = 20 Nm) des nominellen Drehmomentes der Motoren vorprogrammiert. Bei Bedarf kann dieser Wert, wie in der Bedienungsanleitung beschrieben, mit dem Handsender erhöht oder auf 20% reduziert werden.
|
| Anschluss eines Tasters
Optional kann ein Taster angeschlossen werden (auf, stop, ab, stop, auf...)
|
| Endlageneinstellung
Die Endlagen werden einfach mit der Fernbedienung eingestellt
|
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| TM2 58 85/17 ERY | 85 Nm | 1,70 A | 375 Watt |
| TM2 58 100/11 ERY | 100 Nm | 1,60 A | 360 Watt |
| TM2 58 120/11 ERY | 120 Nm | 1,90 A | 415 Watt |
| | | | |
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (L1) |
| TM2 58 85/17 ERY | 17 U/min | 142101 | 646 mm |
| TM2 58 10011 ERY | 11 U/min | 142102 | 646 mm |
| TM2 58 120/11 ERY | 11 U/min | 142103 | 646 mm |
| | | | |
| Motortyp | Max. Zugkraft | Max. Umdr. | |
| TM2 58 85/17 ERY | 125 kg | - | |
| TM2 58 100/11 ERY | 145 kg | - | |
| TM2 58 120/11 ERY | 170 kg | - | |
| | | | |
| Rohrdurchmesser: | | 58 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2,5 Meter |
|
| ► Typ 1 | ► Typ 2 |

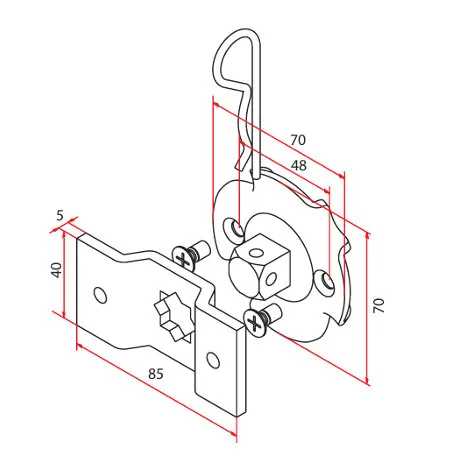

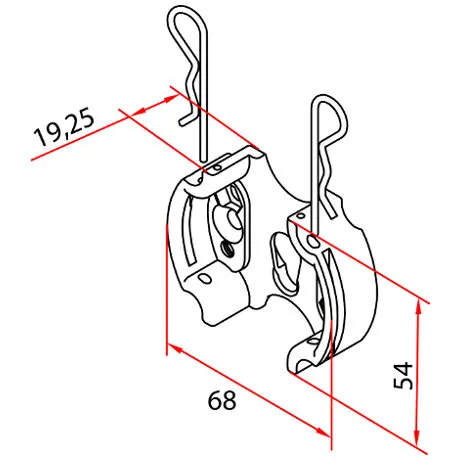

| TM2 58 Motorlager mit Splinten | TM2 58 Motorlager mit Vierkantbolzen 16 mm |
 |  |
| Art. Nr.: A4506-0554 | Art. Nr.: A5806-0551 |
| ► Typ 1 Nutrohr 78 | ► Typ 2 Nutrohr 85 | ||
 |  | ||
| Art. Nr.: A5805-0502 | Art. Nr.: A5805-0503 | ||

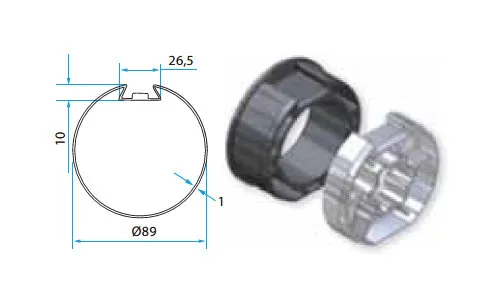

| ► Typ 3 Rundwelle 102 | ► Typ 4 Deprat 89 | ||
 |  | ||
| Art. Nr.: A5805-0507 | Art. Nr.: A5805-0505 |
| bei Standardauswahl |
|---|
| 1 x FAAC TM2 58 ERY (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (3.78 MB)
- Kurzanleitung (521.37 KB)
FAAC Spa – Soc. Unipersonale
Via Calari 10
40069 Zola Predosa – Bo – Italy
Telefon: +39 051 617 24
www.faac.de
E-Mail: info@faacgroup.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
