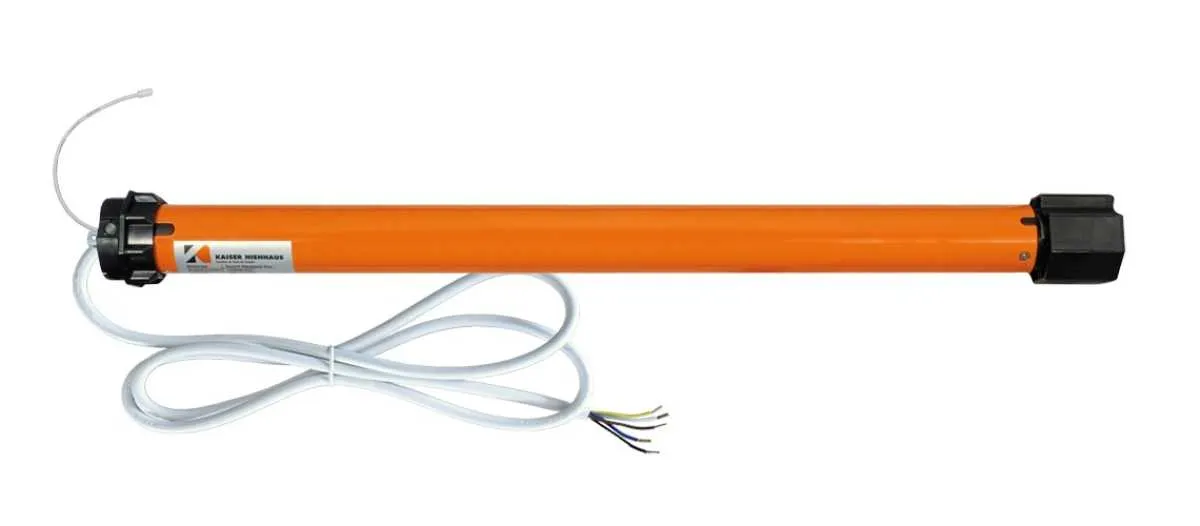

Kaiser Nienhaus Serie Funk Mercato - Markimatik
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Sender / optional
- Lieferumfang
- Informationen zum Hersteller / Produktsicherheit
SERIE MARKIMATIK MERCATO
Für den Gebrauch von Motoren in Markisen hat Kaiser Nienhaus einen speziellen Motor entwickelt. Das Besondere an Motoren der Serie Markimatik ist, dass die Markise immer so geschlossen werden kann (bei Kassettenmarkisen), dass sie stets durch einen leichten Zug zugezogen ist. Das Tuch und die Arme sind dadurch in der geschlossenen Kassette immer geschützt. Der Motor Champion Markimatik Mercato kann sowohl für offene als auch für Kassettenmarkisen genutzt werden und lässt sich in beiden Fallen präzise einstellen. Gesteuert werden kann er mit allen Sensoren und Sendern der Serie Mercato Funk.
Highlights der Serie Markimatik im Überblick:
- Tuchschonende Schließung der Markisen.
- sehr leise Laufeigenschaften
- für offene und Kassettenmarkisen
- Lieferung inkl. Adapter 78 mm und Markisenlager
- Endpunkteinstellung Modus A (herkömmliche Markisen) und Modus B (Kassettenmarkisen) verfügbar.
Hinweise:
► Die Laufzeit der Motoren liegt bei ca. 4 Min. Danach wird die integrierte Thermosicherung aktiv und schaltet den Motor für ca. 30 Min. ab. Nach dieser Abkühlphase arbeitet der Motor wieder. Sollten Sie bei der Endpunkteinstellung den Motor mehrfach laufen lassen, kann es vorkommen, dass sich die Thermosicherung einschaltet und den Motor vorübergehend abstellt.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
Endlageneinstellung
Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | |
oben (Kasten) | ¹ | ¹ | |
| | | |
unten (Fensterbank) | |||
| | | |
¹ Die automatische Endpunkteinstellung kann nur bei Kassettenmarkisen durchgeführt werden.
Technische Daten
Bezeichnung: | Champion Funk Mercato Markimatic |
---|---|
Drehmoment: | 50 Nm |
Leistungsaufnahme: | 270 Watt |
Stromaufnahme: | 0,89 A |
Geschwindigkeit: | 12 U/min. |
Anschlusskabel: | 3 Meter (fest verbaut) |
Motorlager: | inkl. (Typ 1) |
Adapterset: | inkl. (Nutwelle Ø 78 mm) |
Schutzklasse: | IP 44 |
Motorlänge: | 620 mm |
Daten und Ansicht der verfügbaren Motorlager

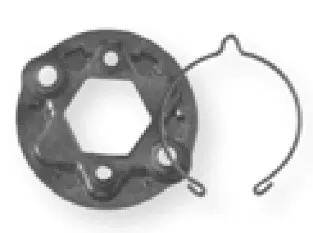

► Clipslager Alu-Druckguss (Typ 1) |
im Standard-Lieferumfang |
|
|
Art. Nr.: 212153 |
Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe

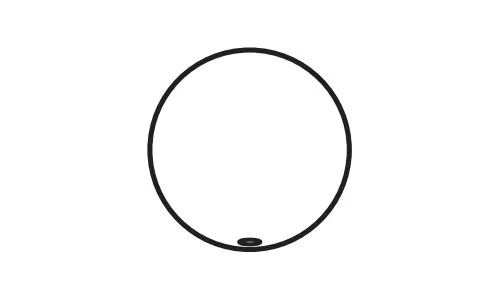

► Nutwelle | Ø 63 mm (Typ 1) |
| ||
Art. Nr.: 211510 |
► Nutwelle | Ø 78 mm (Typ 2) |
| |
Art. Nr.: 211310 |

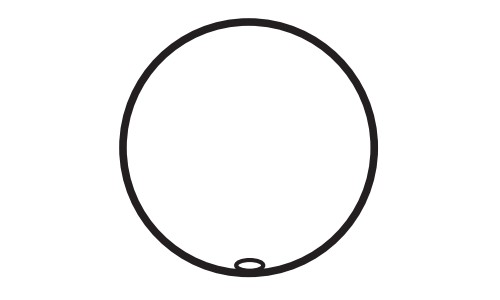

► Nutwelle | Ø 85 mm (Typ 3) |
| |
Art. Nr.: 211610 |
Optionale Sender / Merkmale

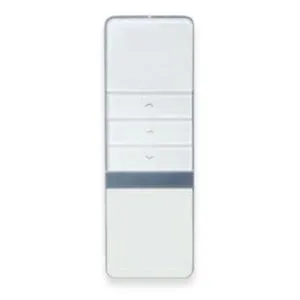

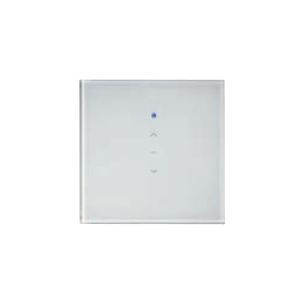

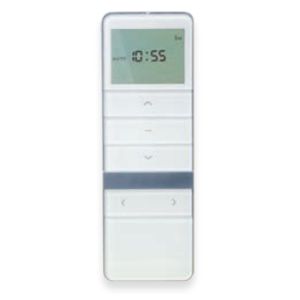

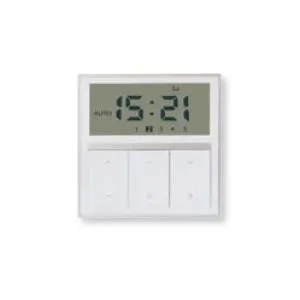

Mercato Mano 1 | Mercato Adesso 5 | Mercato Plano 1 | Mercato Plano 5 | Mercato Nivel 15 | |
Anzahl Kanäle: | 1 | 5 | 1 | 5 | 15 |
Farbe: | weiß | weiß | weiß | weiß | weiß |
Zeitschaltung: | |||||
Alu Rahmen: | |||||
Glasfront: | |||||
Wandhalterung: |
Standard-Lieferumfang
1 x Kaiser Nienhaus Funk Mercato Champion 50 Nm
1 x Motorlager
1 x Anschlussleitung 3 Meter (steckbar)
Optional wählbare Produkte
- Adapterset | bestehend aus Adapterring und Mitnehmer
Diese befinden sich nicht im Standard-Lieferumfang.
KAISER NIENHAUS Komfort & Technik GmbH
Daimlerstraße 1
D-46414 Rhede
Tel.: +49-2872-9183040
www.kaiser-nienhaus.de
E-mail: info@kaiser-nienhaus.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
