Kaiser Nienhaus Champion Classic Markise
NEU
Champion Classic Markise für 78 mm Markisenwelle / mechanische Spindelendabschaltung

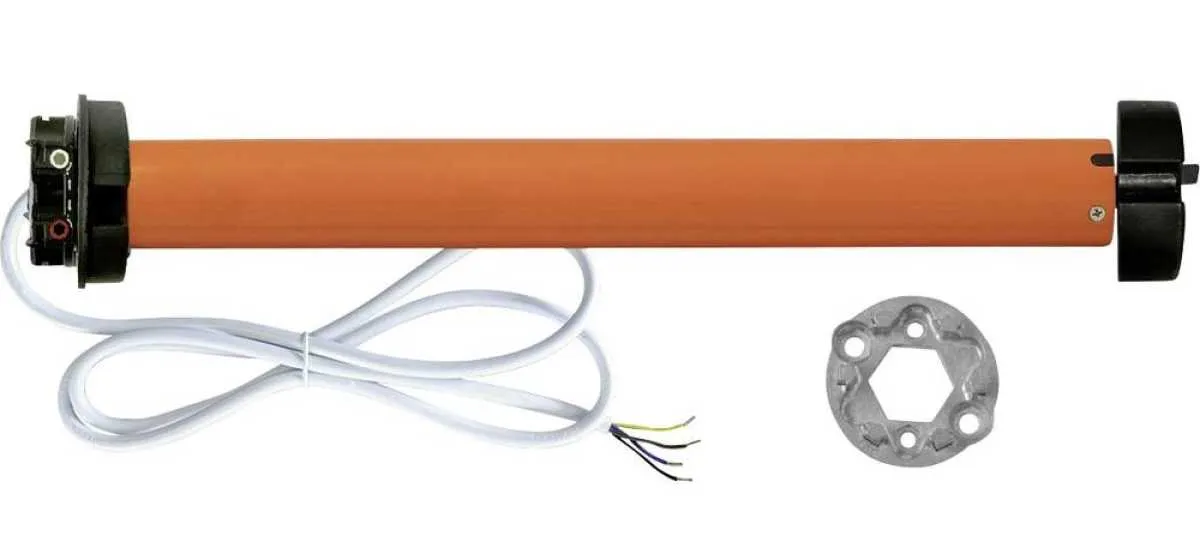

Der Markisenmotor Champion Classic mit Spindelendabschaltung ist ein mechanischer Rohrmotor für Markisen mit max. zwei Gelenkarmen. Beim Champion Classic Markise Markisenantrieb werden die Endpunkte per Hand mechanisch über ein beiliegendes Einstellwerkzeug mit den Stellschrauben, die sich am Motorkopf befinden, eingestellt. Kaiser Nienhaus Classic-Antriebe haben einen sehr ruhigen Lauf. Das Drehmoment dieses Antriebes beträgt 50 Nm und die Drehzahl sind 12 U/min. Der Motor hat eine Gesamtlänge von 620 mm lang und der Rohrdurchmesser ist 45 mm. Er passt in gängige Sternkopf – Motorlager namhafter Hersteller und wird aber mit einem passenden Motorlager geliefert. Der Rohrmotor wird mit einem fest verbauten 3 m Anschlusskabel, einem Motorlager mit Sternkopfaufnahme und einem Adapterset für eine Nutwelle Ø 78 mm ausgeliefert.
Set bestehend aus:
1 x 110050 | Champion Classic Mercato, 205W, 50 Nm, 12U/min
1 x 211310 | Adapter/Mitnehmer für Markisenwelle Ø 78 mm
1 x 212153 | Cliplager, Aludruckgus, Durchmesser 75 mm, für Schnellmontge (bis max. 50 Nm)
Highlights der Serie Classic Mercato im Überblick:
- sehr präzise Einstellung der Endpunkte über Gewindespindeln
- leise laufend
- hohe Leistungsreserven
Hinweise:
► Die Laufzeit der Motoren liegt bei ca. 4 Min. Danach wird die integrierte Thermosicherung aktiv und schaltet den Motor für ca. 30 Min. ab. Nach dieser Abkühlphase arbeitet der Motor wieder. Sollten Sie bei der Endpunkteinstellung den Motor mehrfach laufen lassen, kann es vorkommen, dass sich die Thermosicherung einschaltet und den Motor vorübergehend abstellt.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
Endlageneinstellung
Endposition | feste Position | Drehmoment |
Selbstlernend
|
| | | |
oben (eingefahren) | |||
| | | |
unten (ausgefahren) | |||
| | | |
Technische Daten
Bezeichnung: | Champion Classic Markise |
---|---|
Drehmoment: | 50 Nm |
Geschwindigkeit: | 12 U/min |
Betriebsspannung: | 230 V |
Stromaufnahme: | 0,9 Amper |
Leistung: | 207 Watt |
Einschaltdauer: | 4 Minuten |
Passende Markisenwelle: | Nutwelle Ø 78 mm |
Anschlusskabel: | 3 Meter (fest verbaut) |
Motorlager: | inkl. (Markisenlager, siehe Produktbild) |
Adapterset: | inkl. (Markisenwelle 78 mm) |
Schutzklasse: | IP 44 |
Motorlänge: | 620 mm |
Standard-Lieferumfang
1 x Champion Classic Markise / 50 Nm / 12 U/min
1 x Anschlussleitung 3 Meter (fest montiert)
1 x Adapterset für Nutwelle Ø 78 mm
1 x Motorlager für Markisen (siehe Produktbild)
1 x Einstell-Inbus (biegsam)
1 x Bedienungsanleitung
