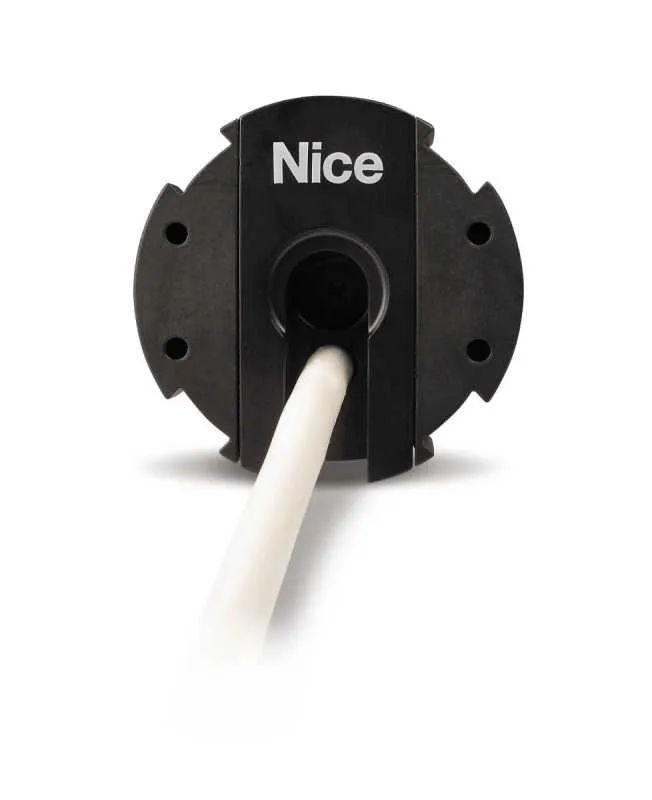

Nice Era M / Markisenmotor
Rohrmotor mit mechanischer Endlageneinstellung
Nice Headquarters
Via Callalta 1
31046 Oderzo (TV)
Italien
Tel. +39.0422.85.38.38
Direkte Telefonnummer für Deutschland ist +49.1511.1442.571
www.niceforyou.com/de
info@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
*** Bitte beachten sie auch unser aktuelles Sonderangebot für den 50 Nm Antrieb E M HC ***
Wichtiger Hinweis:
Beim Austausch eines Rohrmotors der alten Baureihe "NEO" ist ein neues Motorlager sowie neue Adapter und Mitnehmer notwendig.

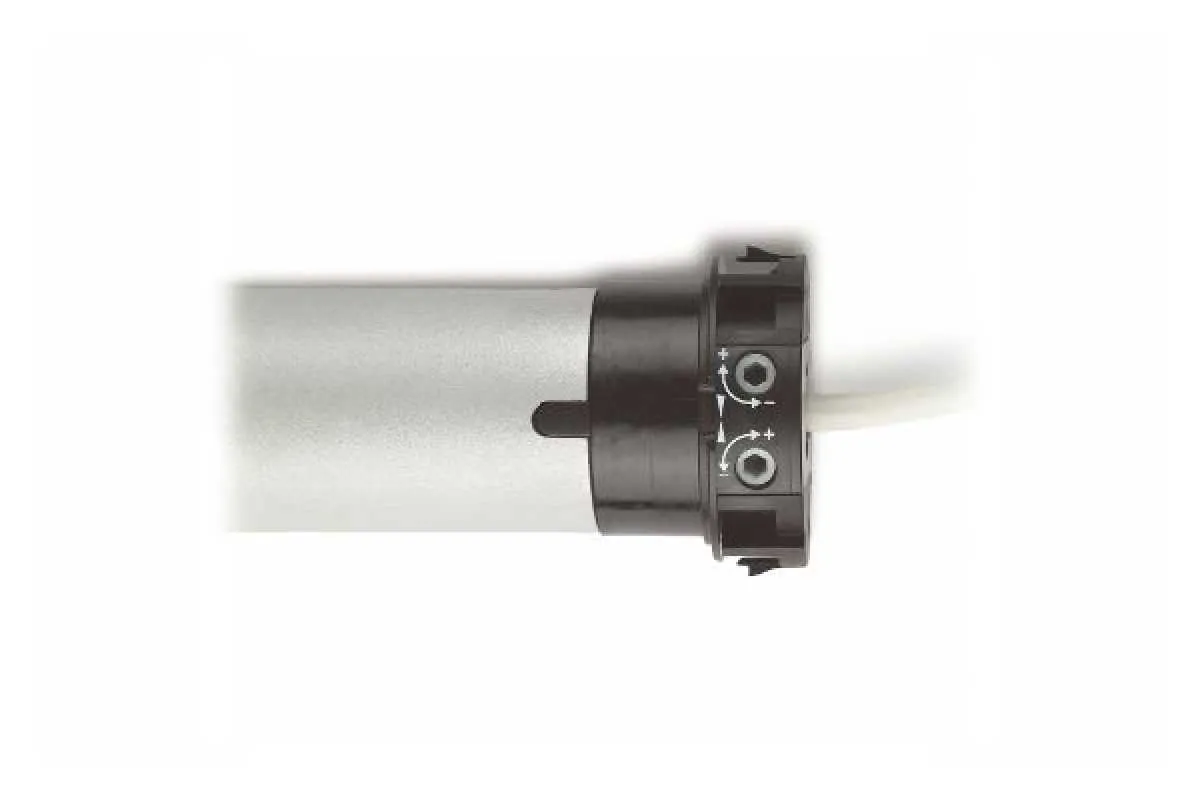

Endlageneinstellung
| Endposition | feste Position | Drehmomend |
Selbstlernend (ab Werk)
|
| | | | |
 oben (eingefahren) |  ¹ |  | |
| | | | |
 unten (ausgefahren) | ¹ | | |
| | | | |
| ¹ = Die Einstellung der Endlagen wird mit einem Einstellstift vorgenommen. (Im Lieferumfang enthalten) | |||
| | |||
| Produktmerkmale |
|---|
| Nachfolgemodel des Rohrmotors Neo M: NM15000, NM28000, NM46000, NM56000, NM65000, NM90000, NM93000 |
| Ideal für senkrechte Markisen und offene Gelenkarmmarkisen. Baugröße M 45 mm. |
| Einfach und praktisch Einfache Endpunkteinstellung für oben und unten dank mechanischem Endschalter. |
| Einfache Installation Dank kompaktem Motorkopf. |
Via Callalta 1
31046 Oderzo (TV)
Italien
Tel. +39.0422.85.38.38
Direkte Telefonnummer für Deutschland ist +49.1511.1442.571
www.niceforyou.com/de
info@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Elektrische Daten | |||
|---|---|---|---|
| Drehmoment | Motortyp | Stromaufnahme | Leistungsaufnahme |
| E M 426 | 4 Nm | 0,50 A | 108 Watt |
| E M 517 | 5 Nm | 0,33 A | 75 Watt |
| E M 817 | 8 Nm | 0,55 A | 120 Watt |
| E M 1026 | 10 Nm | 0,78 A | 150 Watt |
| E M 1517 | 15 Nm | 0,75 A | 170 Watt |
| E M 3017 | 30 Nm | 1,10 A | 250 Watt |
| E M 4012 | 40 Nm | 1,10 A | 245 Watt |
| E M 5012 | 50 NM | 1,10 A | 250 Watt |
| | | | |
| Drehmoment | Geschwindigkeit | Abmessungen | |
| 4 Nm | 26 U/min | 426 mm | |
| 5 Nm | 17 U/min | 426 mm | |
| 8 Nm | 17 U/min | 426 mm | |
| 10 Nm | 26 U/min | 451 mm | |
| 15 Nm | 17 U/min | 451 mm | |
| 30 Nm | 17 U/min | 486 mm | |
| 40 Nm | 12 U/min | 486 mm | |
| 50 Nm | 12 U/min | 486 mm | |
| | | | |
| Rohrdurchmesser | 45 mm | ||
| Stromversorgung | 230/50 V Hz | ||
| Schutzart | IP 44 | ||
Bedienungsanleitung| bei Standardauswahl |
|---|
| 1 x Nice Era M (Drehmoment nach Wahl) |
| 1 x Einstellstift für Endlageneinstellung |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |

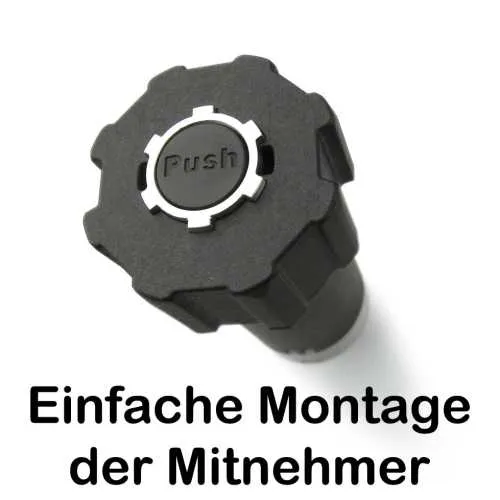

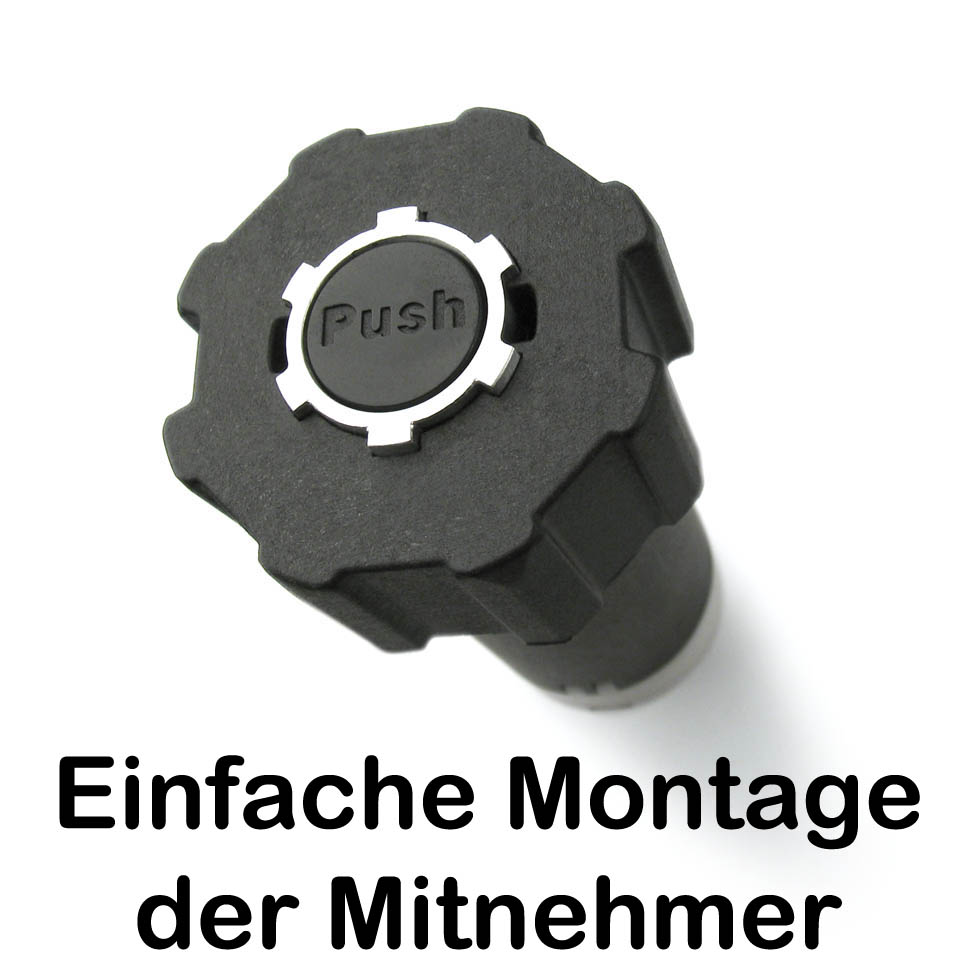

| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| Aluminiumhalterung | Aluminiumhalterung |
 |  |
| Art. Nr.: 535.10091 | Art. Nr.: 535.10092 |
| ► Typ 1 | ► Typ 2 | ||
 |  | ||
| Art. Nr.: 515.25001 | Art. Nr.: 515.25002 |
| ► Typ 3 | ► Typ 4 | |
 |  | |
| Art. Nr.: 515.25006 | Art. Nr.: 515.26000 | |
| ► Typ 5 | ► Typ 6 | |
 |  | |
| Art. Nr.: 515.26020 | Art. Nr.: 515.27000 | |
| ► Typ 7 | ► Typ 8 | |
 |  | |
| Art. Nr.: 515.28900 | Art. Nr.: 515.26200 | |
| ► Typ 9 | ► Typ 10 | |
 |  | |
| Art. Nr.: 515.16300 | Art. Nr.: 515.27300 | |
| ► Typ 11 | ► Typ 12 | |
 |  | |
| Art. Nr.: 515.17000 | Art. Nr.: 515.17100 | |
| ► Typ 13 | ► Typ 14 | |
 |  | |
| Art. Nr.: 515.17300 | Art. Nr.: 515.17800 | |
| ► Typ 15 | ► Typ 16 | |
 |  | |
| Art. Nr.: 515.17801 | Art. Nr.: 515.17802 | |
| ► Typ 17 | ► Typ 18 | |
 |  | |
| Art. Nr.: 515.28500 | Art. Nr.: 515.26500 | |
| ► Typ 19 | ► Typ 20 | |
 |  | |
| Art. Nr.: 515.26254 | Art. Nr.: 515.26264 | |
| ► Typ 21 |
| |
 | ||
| Art. Nr.: 515.28000 | ||
Dieses Produkt ist z.B. kompatibel zu:
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
