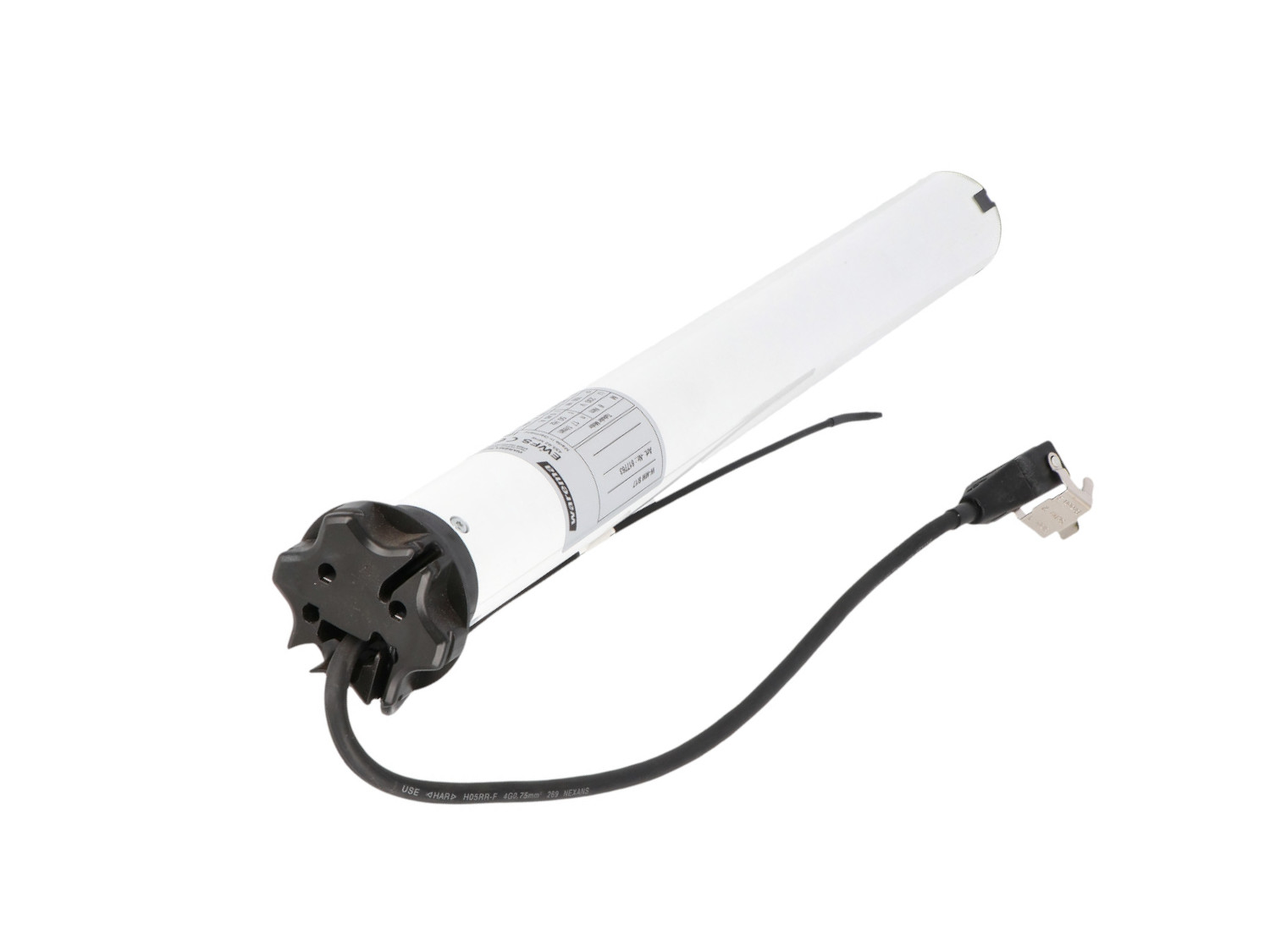

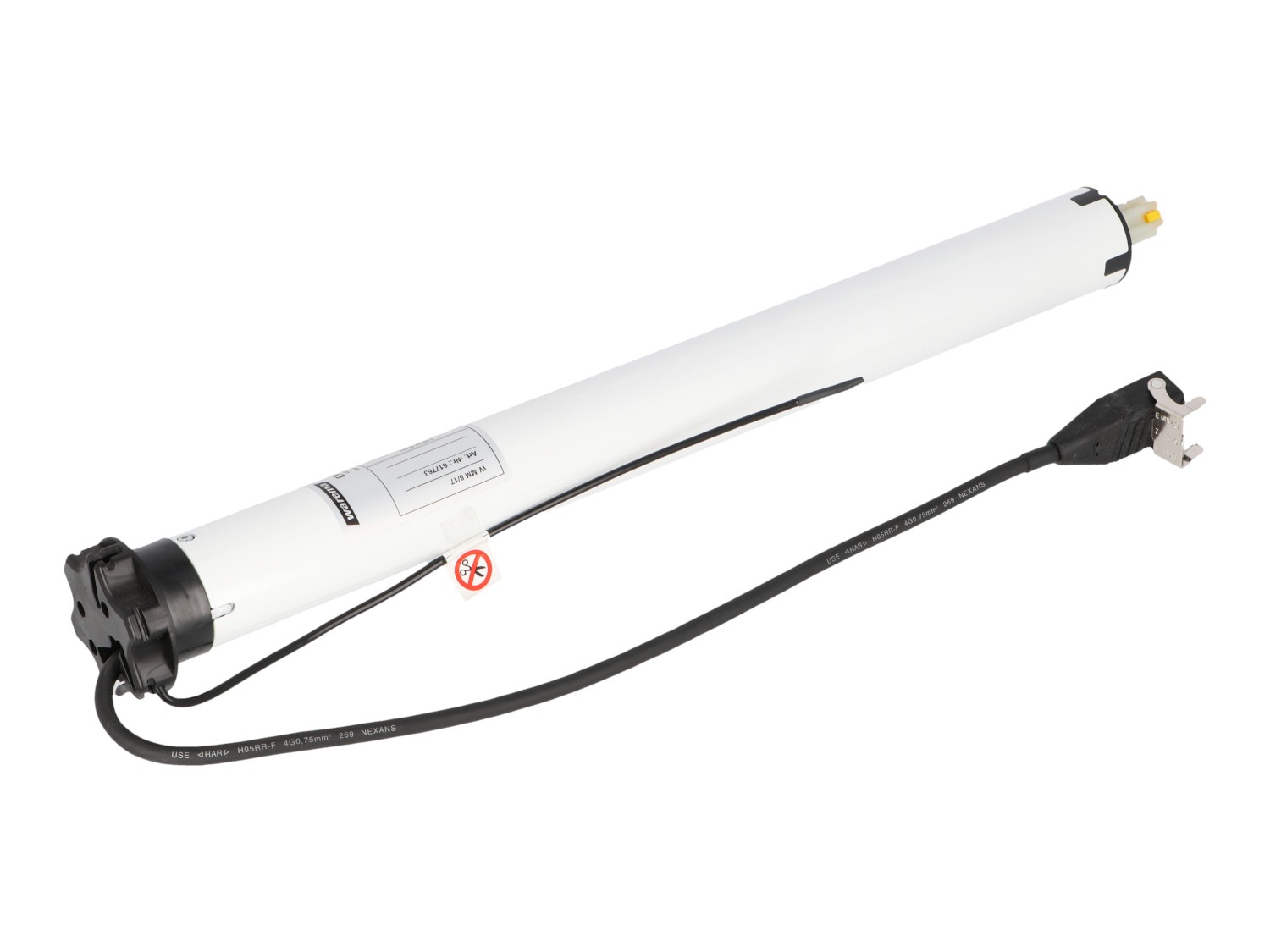

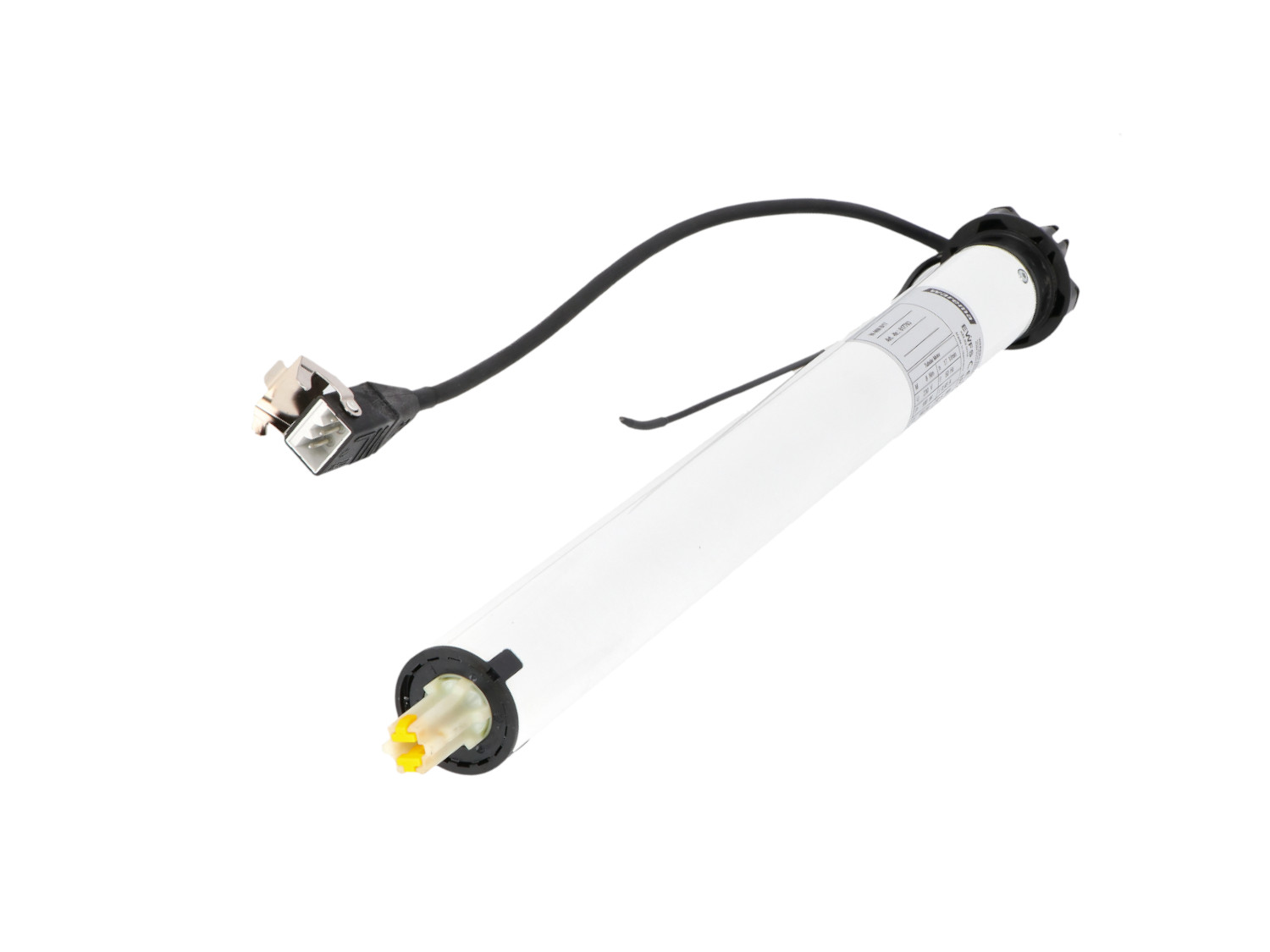

Warema Markisenmotor W-MM / EWFS Funksystem
Der warema Rohrmotor ist für 230 V/50 Hz ausgelegt und verfügt über eine elektronische Endabschaltung mit integriertem EWFS Funkempfänger. Die Einstellung der Endlagen wird mittels Handsender vorgenommen. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Fallarm-Markisen Typ 350, Warema Gelenkarm-Markisen Typ 700S, 650, 750 und H60.
| Funktionsübersicht W-MM EWFS Antriebe |
|---|
 AnwendungsbereichWarema Fallarm-Markisen | Warema Gelenkarm-Markisen |
| Abschaltfunktion obere Endlage / über Drehmoment unter Endlage / feste Position (wird programmiert mit Handsender) |
| Automatische Drehrichtungszuordnung Die Drehrichtung des Antriebs wird erst nach Beendigung des Vorgangs "Endlagen einstellen" festgelegt. Die Tastenbelegung der Drehrichtung ist von der Einbauseite des Antriebs abhängig. Fährt der Antrieb nach dem Drücken einer Fahrtaste nicht in die gewünschte Richtung, so muss die andere Taste verwendet werden. Nach Beendigung des Vorgangs "Endlagen einstellen" wird die Drehrichtung automatisch angepasst. |
| Endlagen Status Indikator (ESI) Der Antrieb signalisiert durch einen kurzen Stopp in der Fahrbewegung, dass in der gewählten Fahrtrichtung noch keine Endlage eingelernt ist. |
| Intelligentes Endlagenmanagement (obere Endlagen) Nach der dritten Fahrt gegen den Systemanschlag in deroberen Endlage wird die Schließkraft angepasst. |
| Thermoschutz Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Antrieb nach ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb wieder betriebsbereit. |
| Tuchlängenausgleich Der Antrieb legt immer die erstmals eingestellte Wegstrecke zurück. Deshalb ist bei Tuchlängung kein Nachstellen der Endlagen Notwendig |
| Blockiererkennung Tritt eine mechanische Blockierung des Produktes auf, stoppt der Antrieb die Fahrbewegung und fährt anschließend kurz in Gegenrichtung, um die Blockierung frei zu geben. |
| Komfortposition Im Antrieb kann eine beliebige Zwischenposition, die sogenannte Komfortposition, abgespeichert und angefahren werden. |
| Motortyp | Drehmoment | Geschwindigkeit | Art. Nr.: | Stromaufnahme | Leistungsaufnahme | Ø Rohr | Spannung | Schutzart |
|---|---|---|---|---|---|---|---|---|
| W-MM 12/17 EWFS | 12 Nm | 17 U/min | 617715 | 0,50 A | 110 Watt | 45 mm | 230/50 V Hz | IP 44 |
| W-MM 20/17 EWFS | 20 Nm | 17 U/min | 617716 | 0,75 A | 160 Watt | 45 mm | 230/50 V Hz | IP 44 |
| W-MM 30/17 EWFS | 30 Nm | 17 U/min | 617717 | 0,90 A | 205 Watt | 45 mm | 230/50 V Hz | IP 44 |
| W-MM 40/17 EWFS | 40 Nm | 17 U/min | 617718 | 1,15 A | 260 Watt | 45 mm | 230/50 V Hz | IP 44 |
Das vorhandene Adapterset des defekten Motors kann nur weiter verwendet werden wenn es sich um einen Becker Rohrmotor (Farbe des Rohres = weiß) handelt. Sollte es sich bei dem defekten Motor um eine Selve Rohrmotor (Farbe des Rohres = grün oder rot) wird ein neues Adapterset benötigt. Dieses können Sie im Produkt auswählen.
| Typ 1 | Typ 2 |
| | |
| Adapterset für Nutwelle 78 mm | Adapterset für Nutwelle 85 mm |
 |  |
| Adapter d78 Art. Nr.: 617026 / Mitnehmer d78 Art. Nr.: 617215 | Adapter d85 Art. Nr.: 617770 / Mitnehmer d85 Art. Nr.: 617666 |
| Typ 3 | |
| | |
| Adapterset für Nutwelle D62 mm | |
 | |
| Adapter d62 Art. Nr.: 617062 / Mitnehmer d62 Art. Nr.: 617766 |
1 x EWFS-Rohrmotor W-MM (Drehmoment nach Wahl)
1 x montierte Anschlussleitung ca. 0,5 m (STAS3)
1 x Bedienungsanleitung
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
