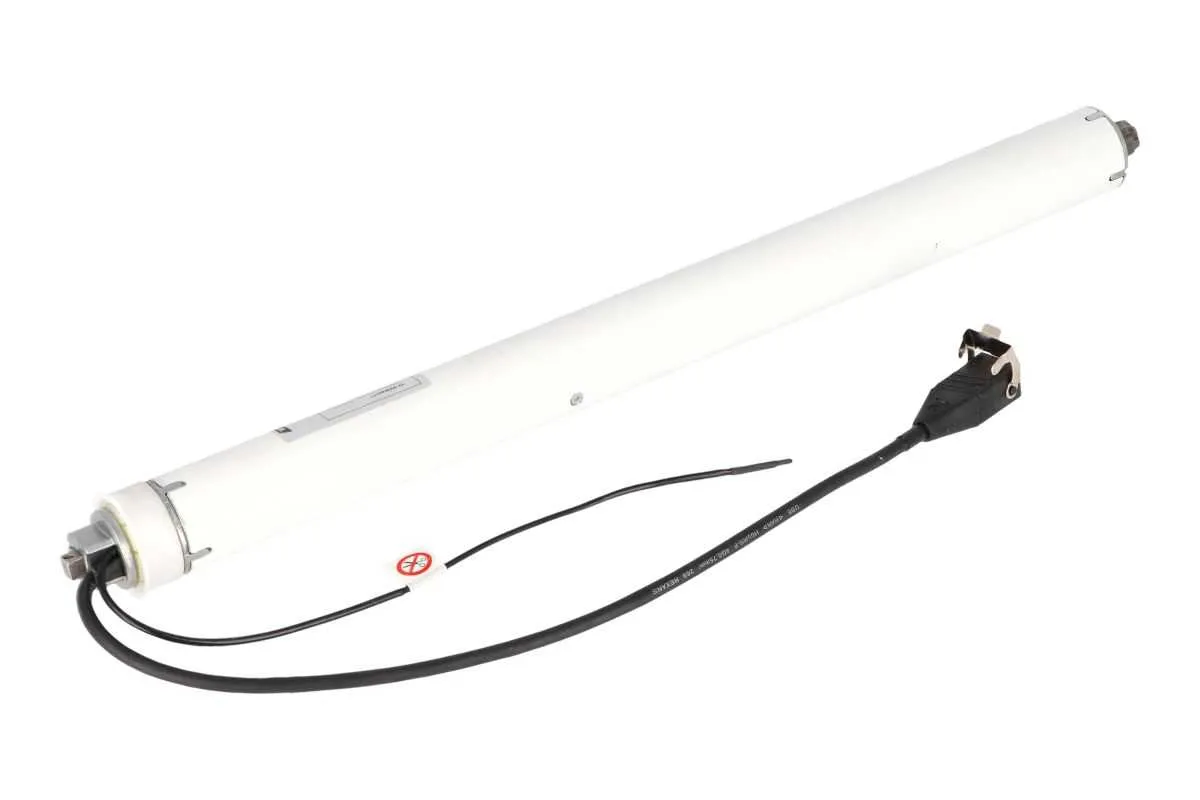

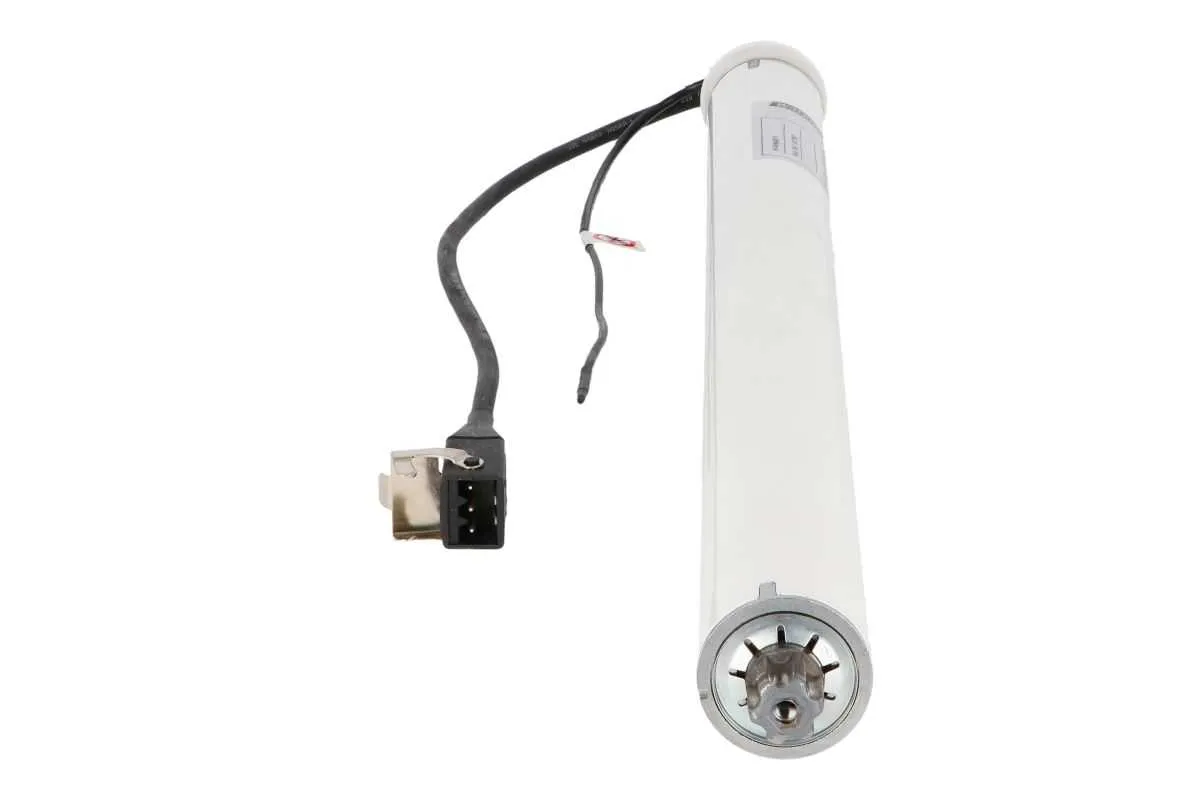

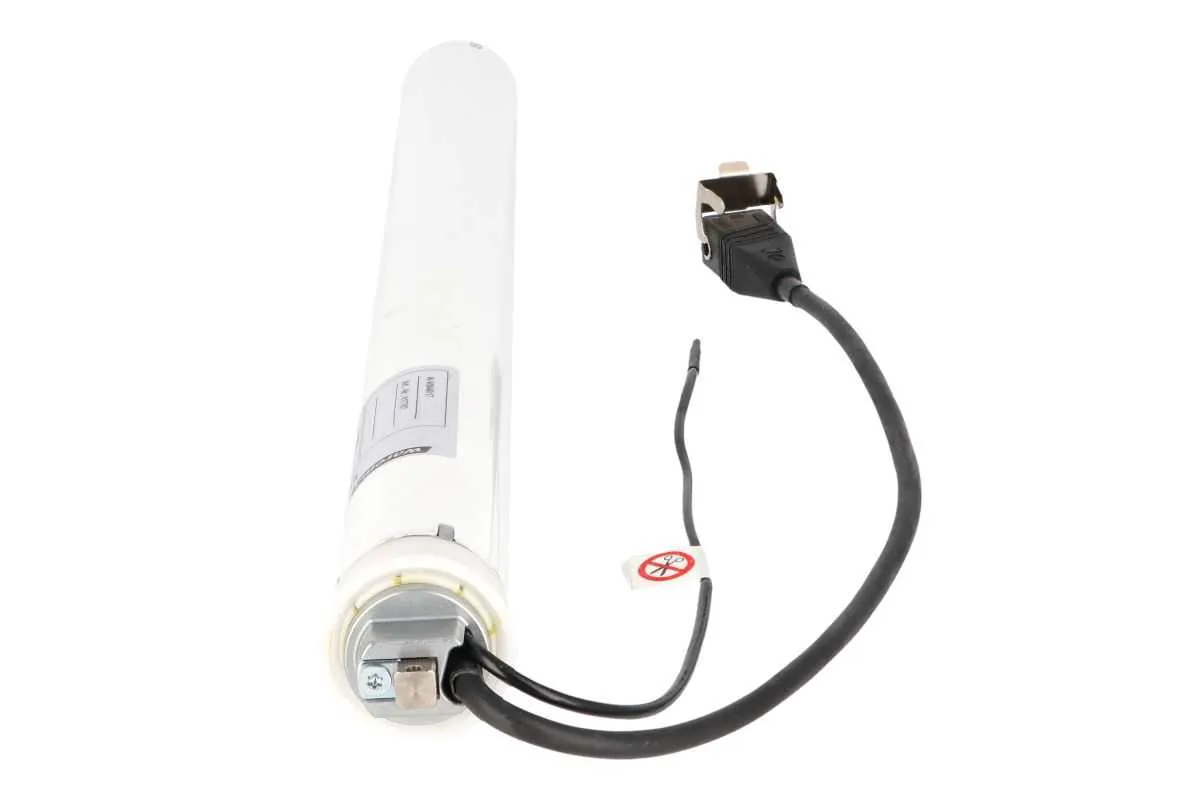

Warema Markisenmotor W-WM / EWFS Funksystem
.jpg "Warema Markisenmotor W-WM / EWFS Funksystem")
Der warema Rohrmotor ist für 230 V/50 Hz ausgelegt und verfügt über eine elektronische Endabschaltung mit integriertem EWFS Funkempfänger. Die Einstellung der Endlagen wird mittels Handsender vorgenommen. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Wintergartenmarkisen des Typ W6, W8, W10 und W20.
| Funktionsübersicht W-WM EWFS Antriebe |
|---|
 AnwendungsbereichWarema Wintergartenmarkisen | Warema Pergolamarkisen |
| Abschaltfunktion obere Endlage / über Drehmoment unter Endlage / feste Position (wird programmiert mit Handsender) |
| Automatische Drehrichtungszuordnung Die Drehrichtung des Antriebs wird erst nach Beendigung des Vorgangs "Endlagen einstellen" festgelegt. Die Tastenbelegung der Drehrichtung ist von der Einbauseite des Antriebs abhängig. Fährt der Antrieb nach dem Drücken einer Fahrtaste nicht in die gewünschte Richtung, so muss die andere Taste verwendet werden. Nach Beendigung des Vorgangs "Endlagen einstellen" wird die Drehrichtung automatisch angepasst. |
| Endlagen Status Indikator (ESI) Der Antrieb signalisiert durch einen kurzen Stopp in der Fahrbewegung, dass in der gewählten Fahrtrichtung noch keine Endlage eingelernt ist. |
| Thermoschutz Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Antrieb nach ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb wieder betriebsbereit. |
| Tuchlängenausgleich Der Antrieb legt immer die erstmals eingestellte Wegstrecke zurück. Deshalb ist bei Tuchlängung kein Nachstellen der Endlagen Notwendig |
| Tuchentlastung Der Antrieb fährt in der oberen Endlage ein kurzes Stück in die Gegenrichtung, um die Tuchspannung zu verringern und somit das Tuch zu schonen. |
| Blockiererkennung Tritt eine mechanische Blockierung des Produktes auf, stoppt der Antrieb die Fahrbewegung und fährt anschließend kurz in Gegenrichtung, um die Blockierung frei zu geben. |
| Komfortposition Im Antrieb kann eine beliebige Zwischenposition, die sogenannte Komfortposition, abgespeichert und angefahren werden. |
| Motortyp | Art.-Nr.: | Drehmoment | Drehzahl (min-1) | L2 | L3 | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|---|
| W-WM 20/17 EWFS | 617705 | 20 Nm | 17 U/min | 777 mm | 804 mm | 0,75 A | 160 Watt |
| W-WM 30/17 EWFS | 617706 | 30 Nm | 17 U/min | 777 mm | 804 mm | 0,90 A | 205 Watt |
| W-WM 40/17 EWFS | 617707 | 40 Nm | 17 U/min | 777 mm | 804 mm | 1,15 A | 260 Watt |
| Endschalterbereich: | - |
|---|---|
| Einschaltdauer: | S2 4 min |
| Rohrdurchmesser: | 45 mm |
| Spannungsversorgung: | Wechselstrom (AC/DC) |
| Nennspannung: | 230 V |
| Netzfrequenz: | 50 Hz |
| Schutzart: | IP 44 |
| Anschlusskabel: | 0,5 Meter (Hirschmann) |
Das vorhandene Adapterset des defekten Motors kann nur weiter verwendet werden, wenn es sich um einen Becker Rohrmotor (Farbe des Rohres = weiß) handelt. Sollte es sich bei dem defekten Motor um eine Selve Rohrmotor (Farbe des Rohres = rot) handeln, kontaktieren Sie uns bitte (Anfrage zum Produkt) oder teilen Sie uns bei der Bestellung die Warema Auftragsnummer mit. Dann können wir Ihnen das passende Adapterset liefern. Optional können Sie auch das Beipack-Set für den Umbau bestellen, wenn es sich bei dem defekten Motor um einen Selve – Antrieb handelt.
Beipack-Set
1 x EWFS-Rohrmotor W-WM (Drehmoment nach Wahl)
1 x montierte Anschlussleitung ca. 0,5 m (STAS3)
1 x Bedienungsanleitung
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff-Straße 2
D-97828 Marktheidenfeld
Telefon: 09391 / 20-0
Telefax: 09391 / 20-42 99
www.warema.de
E-Mail: info@warema.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
