Endabschaltung:
oben Drehmoment / unten Drehmoment
Funksystem:
WMS (bidirektional)
Verwendung:
Warema Pergola-Markise
chevron-down
ab 393,14 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

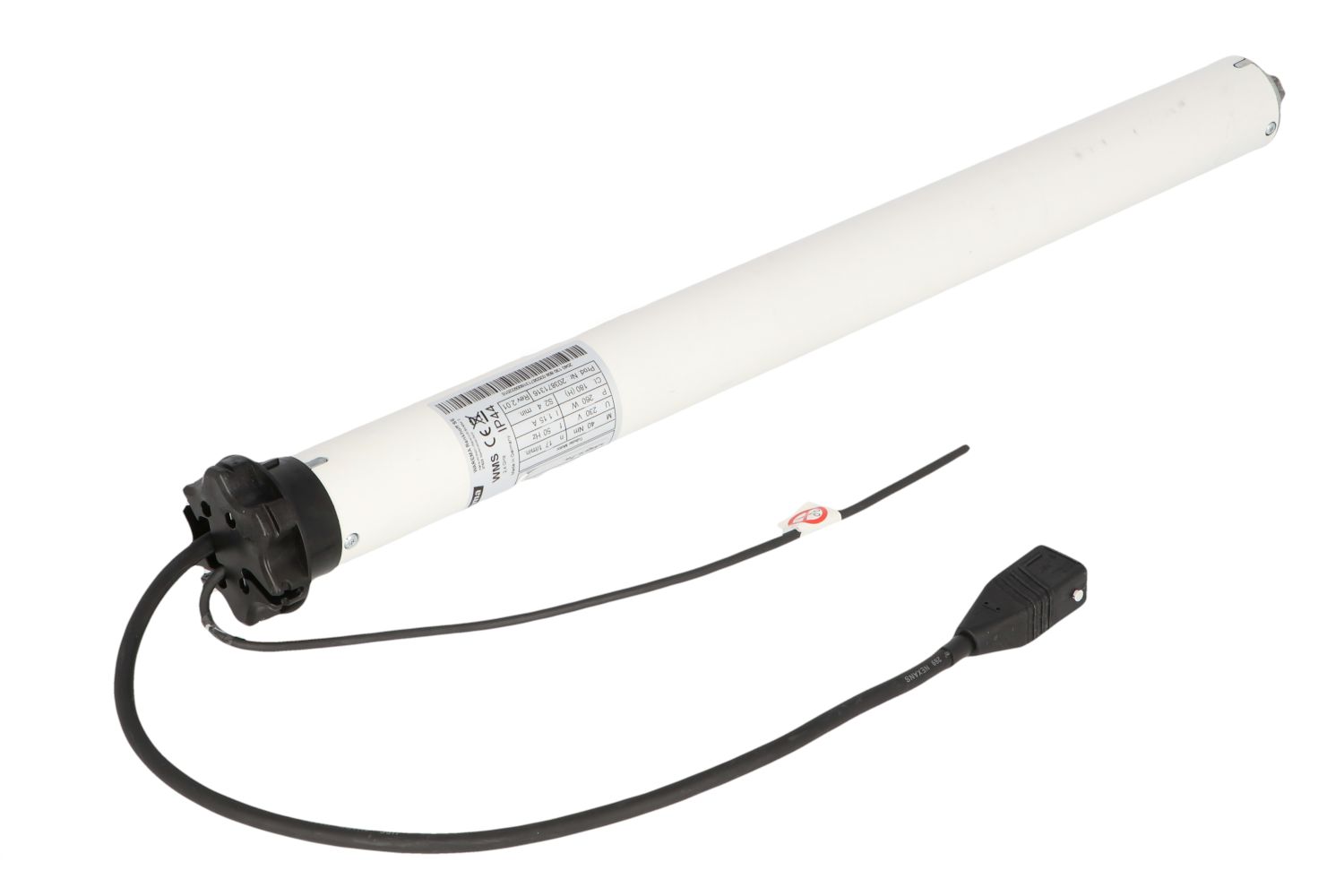

Der warema Rohrmotor ist für 230 V/50 Hz ausgelegt und verfügt über eine elektronische Endabschaltung mit integriertem WMS Funkempfänger. Die Einstellung der Endlagen wird mittels Handsender vorgenommen. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Wintergarten-Markisen Typ W10, W20, und Pergola-Markisen Typ P40, P20 und P60.

Funktionsübersicht WMS-MM Antriebe
 Anwendungsbereich
Warema Pergola-Markisen
 Abschaltfunktion
obere Endlage / über Drehmoment
unter Endlage / feste Position
Die Einstellung der Endlagen wird mittels Handsender, Zentrale oder spezieller PC-Software WMS Studio pro vorgenommen.
Im Einstellmodus wechselt der Antrieb in den Totmann-Betrieb. Es wird nur solange eine Fahrbewegung ausgeführt,wie eine Taste gedrückt wird.
 Automatische Drehrichtungszuordnung
Die Drehrichtung des Antriebs wird erst nach Beendigung des Vorgangs "Endlagen einstellen" festgelegt. Die Tastenbelegung der Drehrichtung ist von der Einbauseite des Antriebs abhängig. Fährt der Antrieb nach dem Drücken einer Fahrtaste nicht in die gewünschte Richtung, so muss die andere Taste verwendet werden. Nach Beendigung des Vorgangs "Endlagen einstellen" wird die Drehrichtung automatisch angepasst.
 Endlagen Status Indikator (ESI)
Der Antrieb signalisiert durch einen kurzen Stopp in der Fahrbewegung, dass in der gewählten Fahrtrichtung noch keine Endlage eingelernt ist.
 Intelligentes Endlagenmanagement (obere Endlage)
Nach der dritten Fahrt gegen den Systemanschlag in deroberen Endlage wird die Schließkraft angepasst.
 Thermoschutz
Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Antrieb nach ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb wieder betriebsbereit.
 Tuchlängenausgleich
Der Antrieb legt immer die erstmals eingestellte Wegstrecke zurück. Deshalb ist bei Tuchlängung kein Nachstellen der Endlagen Notwendig
 Tuchentlastung
Der Antrieb fährt in der oberen Endlage ein kurzes Stück in die Gegenrichtung, um die Tuchspannung zu verringern und somit das Tuch zu schonen.
 Blockiererkennung
Tritt eine mechanische Blockierung des Produktes auf, stoppt der Antrieb die Fahrbewegung und fährt anschließend kurz in Gegenrichtung, um die Blockierung frei zu geben.
 Statusrückmeldung
Der Antrieb meldet dem Steuerungssystem seinen aktuellen Status zurück, z. B. Thermoschutz hat ausgelöst. DieStatusanzeige ist vom Bediengerät abhängig.
 Positionsrückmeldung
Der Antrieb meldet dem Steuerungssystem seine aktuelle Position zurück.
 Intelligente Routingfunktion
Die Reichweite erhöht sich, da die WMS Teilnehmer die Informationen an weiter entfernte Teilnehmer weiterreichen können. Höhe Übertragungssicherheit bei geringer Störanfälligkeit.
 Bidirektional
Der Antrieb ist gleichzeitig Sender und Empfänger. Man erhält eine Rückmeldung der ausgeführten Fahrbefehle auf dem WMS Sender.
 128-Bit-Verschlüsselung
Das WMS Funknetz ist verschlüsselt (128-Bit), jedes Funknetz legt zusätzlich einen separaten Schlüssel für die beteiligten Komponenten fest. Ein Eindringen in das Funknetz oder Bedienen durch Dritte ist somit ausgeschlossen.
Technische Daten
Elektrische Daten
Motortyp Drehmoment Art. Nr.: Stromaufnahme Leistungsaufnahme
WMS-PM 20/17 WMS 20 Nm 2020154 0,75 A 160 Watt
WMS-PM 30/17 WMS 30 Nm 2020155 0,90 A 205 Watt
WMS-PM 40/17 WMS 40 Nm 2020156 1,15 A 260 Watt
Drehmoment Geschwindigkeit
20 Nm 17 U/min
30 Nm 17 U/min
40 Nm 17 U/min
Rohrdurchmesser 45 mm
Stromversorgung 230/50 V Hz
Schutzart IP 44
Adapterset
Das vorhandene Adapterset des defekten Motors kann nur weiter verwendet werden wenn es sich um einen Becker Rohrmotor (Farbe des Rohres = weiß) handelt. Sollte es sich bei dem defekten Motor um eine Selve Rohrmotor (Farbe des Rohres = grün) handeln kontaktieren Sie uns bitte (Anfrage zum Produkt) oder teilen Sie uns bei der Bestellung die Warema Auftragsnummer mit. Dann können wir Ihnen das passende Adapterset liefern.
Lieferumfang

1 x WMS-Rohrmotor WMS-PM (Drehmoment nach Wahl)
1 x montierte Anschlussleitung ca. 0,5 m (STAS3)
1 x Bedienungsanleitung
