Becker Rollladenantriebe P-E03
Becker Rollladenantriebe P-E03
Becker Rollladenantriebe P-E03

Becker Rollladenantriebe P-E03

3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
automatisch / programmierbar
chevron-down
chevron-down
chevron-down
chevron-down
chevron-down
ab 136,81 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

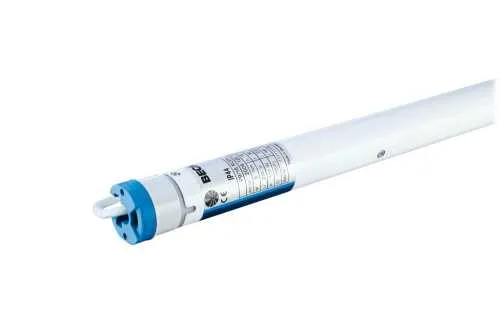

Die Becker P-E03 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 5 bis 9 Nm in den Abstufungen 5 Nm (P5-16-E03,) und 9 Nm (P-9-16-E03) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 35 mm. Diese Antriebe weisen viele Besonderheiten auf wie  z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.

Produktmerkmale

Elektronische Endabschaltung

Festfrierschutz oben mit
automatischem Behanglängenausgleich
zusätzlich aktivierbar
Automatische Erkennung
der Endlagen auch mit flexiblen
Wellenanbindungen
Motorkopf überwickelbar

Sanfstanschlag oben

Automatische Erhöhung der
Anpresskraft bei Hochschiebesicherungen

Endlageneinstellung über
herkömmliches Bedienelement
z.B. Knebelschalter
Hinderniserkennung
in AB-Richtung auch mit
flexiblen Wellenanbindungen
Intelligentes Installationsmanagement
ermöglicht Endlagen-Korrekturen

Blockiererkennung in AUF-Richtung
(Festfrierschutz)
Dynamische
Drehmomentanpassung an Veränderungen
des Rollladenelements


Produktbesonderheiten

 Nachfolgemodelle der P5/16PR+, P9/16PR+
​ Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Mitnehmer für Hinderniserkennung)
 Automatisches Erkennen von Endlagen durch intellligente Elektronik bei Verwendung von Anschlagsystemen
 Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen
  • Sicheres Einrasten der Hochschiebesicherung
  • leichter Druck auf den Rollladenpanzer erschwert Anheben und Untergreifen
  • geeignet für steife Aluminium-, und Holz- Profile
 Blockiererkennung in AUF-Richtung (Festfrierschutz)
 Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar
 Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen
 Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen
 Endlagen Status Indikator (ESI) signalisiert fehlende Endlagen
 Endlageneinstellung über herkömmliches Bedienelement, z.B. Knebelschalter
 Feste Anschlussleitung 3 Meter
Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar

Wichtiger Hinweis

Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z.B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.

optional wählbare Produkte


Einhängeklammern für Aufhängefedern (3 Stück = 1 VE)
Art. Nr.: 49303003070
Technische Daten
 Datenblatt
Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
P5-16-E03 5 Nm 0,35 A 80 Watt
P9-16-E03 9 Nm 0,45 A 110 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
P5-16-E03 16 U/min mit Lasche 20091201040
ohne Lasche 20091201050		 l1 = 424 mm
l2 = 441 mm
l3 = 453 mm
P9-16-E03 16 U/min mit Lasche 20091201060
ohne Lasche 20091201070		 l1 = 454 mm
l2 = 471 mm
l3 = 483 mm
Rohrdurchmesser: | C = 35 mm Endschalterbereich: 64 U
Stromversorgung: | 230/50 V Hz
Schutzart: | IP 44
Anschlussleitung: | 3 Meter
Abmessungen: | l4 = 12 mm / l5 = 17 mm
*Dargestellte Mitnehmerbreite von S40 (49303000830) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang
bei Standardauswahl
1 x Becker P-E03 (Drehmoment nach Wahl)
1 x Anschlusskabel 3 Meter
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
weitere Motorlager für Baureihe P
► Typ 1 ► Typ 2
Wandlager -P/R mit Raste für Mini-Lasche Markisenhalter P/R Stern 10 inkl. Anschlussteil-P 4K
Art. Nr.: 49303003820 / Art. Nr.: 49302002320 Art. Nr.: 49303000530 | Art. Nr.: 49302001400






Adapterset

► Typ 1    SW 40




Art. Nr.: 49303000830 / Art. Nr.: 49303000850



Dokumente / Produktsicherheit
Montage- und Betriebsanleitung  (3.56 MB)
