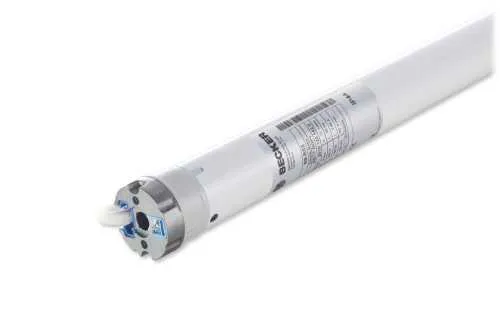

Becker Rollladenantriebe R-E03

Name: Becker Rollladenantriebe R-E03
Brand: Becker
Price: 123.90 EUR
Availability: InStock

Art.Nr.:
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: automatisch / programmierbar

Drehmoment:

Motorlager:

Adapterset:

Flexible Wellenanbindungen:

ab 123,90 EUR

inkl. 19% MwSt. zzgl. Versand

St.:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Becker R-E03 Antriebe haben eine elektronische Endabschaltung und sind mit Drehmomenten von 8 bis 30 Nm in den Abstufungen 8 Nm (R8-17-E03), 12 Nm (R12-17-E03), 20 Nm (R20-17-E03), und 30 Nm (R30-17-E03) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.

Produktmerkmale

Elektronische Endabschaltung	Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar	Automatische Erkennung der Endlagen auch mit flexiblen Wellenanbindungen

Motorkopf überwickelbar	Sanfstanschlag oben	Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen

Endlageneinstellung über herkömmliches Bedienelement z.B. Knebelschalter	Hinderniserkennung in AB-Richtung auch mit flexiblen Wellenanbindungen	Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen

Blockiererkennung in AUF-Richtung (Festfrierschutz)		Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements

Produktbesonderheiten

Nachfolgemodelle der R8/17PR+, R12/17PR+, R20/17PR+, R30/17PR+ / alte Bezeichnung auch R8/17R, R12/17R, R20/17R, R30/17R, R40/17R
Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Durch leicht drehbaren Motorkopf)
Automatisches Erkennen von Endlagen durch intellligente Elektronik bei Verwendung von Anschlagsystemen
Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen Sicheres Einrasten der Hochschiebesicherung leichter Druck auf den Rollladenpanzer erschwert Anheben und Untergreifen geeignet für steife Aluminium-, und Holz- Profile
Blockiererkennung in AUF-Richtung (Festfrierschutz)
Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar
Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen
Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen
Endlagen Status Indikator (ESI) signalisiert fehlende Endlagen
Endlageneinstellung über herkömmliches Bedienelement, z.B. Knebelschalter
Feste Anschlussleitung 3 Meter
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar

Technische Daten

Datenblatt

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
R8-17-E03	8 Nm	0,45 A	100 Watt
R12-17-E03	12 Nm	0,50 A	110 Watt
R20-17-E03	20 Nm	0,75 A	160 Watt
R30-17-E03	30 Nm	0,90 A	205 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (l1, l2, l3)
R8-17-E03	17 U/min	3 Meter 20101201420 5 Meter 20101201480	l1 = 476,5 mm l2 = 516,5 mm l3 = 532,5 mm
R12-17-E03	17 U/min	3 Meter 20101201430 5 Meter 20101201490	l1 = 476,5 mm l2 = 516,5 mm l3 = 532,5 mm
R20-17-E03	17 U/min	3 Meter 20201201200 5 Meter 20201201230	l1 = 505,5 mm l2 = 545,5 mm l3 = 561,5 mm
R30-17-E03	17 U/min	3 Meter 20301201200 5 Meter 20301201230	l1 = 530,5 mm l2 = 570,5 mm l3 = 586,5 mm

Rohrdurchmesser:	\| C = 45 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	\| 3 Meter / 5 Meter
Abmessungen:	\| l4 = 16 mm / l5 = 40 mm

*Dargestellte Mitnehmerbreite von S60L (49303004660) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang

bei Standardauswahl
1 x Becker R-E03 (Drehmoment nach Wahl)
1 x Anschlusskabel 3 Meter
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)

Motorlager

weitere Motorlager für Baureihe R

*► Typ 1*	*► Typ 2*
Markisenhalter -P/R inkl. Steckzapfen R2/10	Kastenlager inkl. Steckzapfen R2/10

Art. Nr.: 49303000530 / Art. Nr.: 49302000300	Art. Nr.: 49303000510 \| Art. Nr.: 49302000300

*► Typ 3*	*► Typ 4*
Anschlussteil Stern	Universalwandlager-P/R 3/20 (Abrolllager)

Art. Nr.: 49302002600	Art. Nr.: 49302000050 \| Art. Nr.: 49303001590

Adapterset

► Typ 1 SW 50		► Typ 2 SW 60

Art. Nr.: 49303001210 / Art. Nr.: 49303001220		Art. Nr.: 49303004660 / Art. Nr.: 49303004650

► Typ 3 SW 70		► Typ 4 Butzbach B60

Art. Nr.: 49303000450 / Art. Nr.: 49300006070		Art. Nr.: 49303000460/ Art. Nr.: 49300307071
