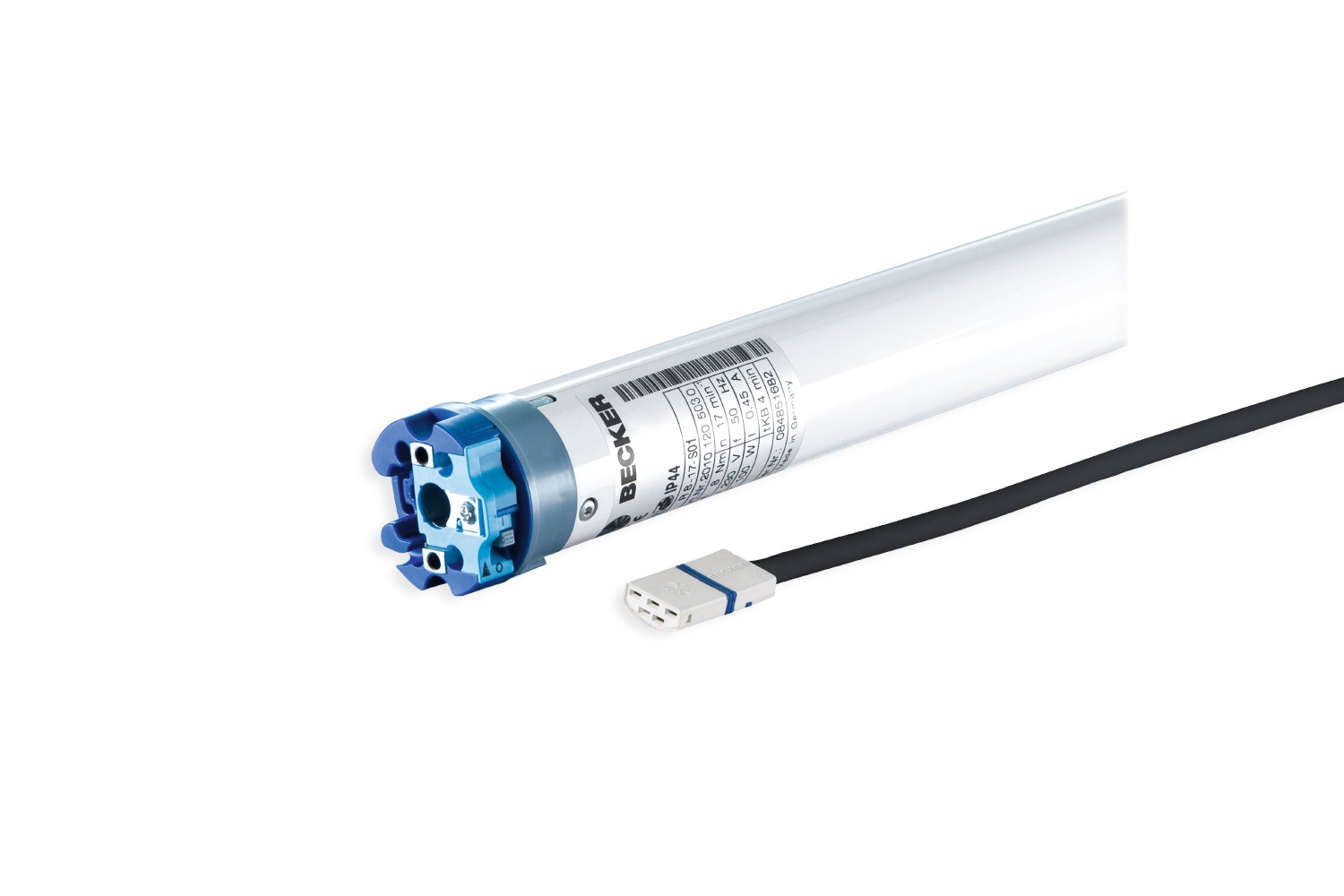

Becker Rollladenantriebe R-S01 mit integrierter SMI-Technologie
SMI-Technologie
Die Becker R-S01 Antriebe haben eine elektronische Endabschaltung, eine integrierte SMI-Technologie und sind mit Drehmomenten von 8 bis 40 Nm in den Abstufungen 8 Nm (R8-17-S01), 12 Nm (R12-17-S01), 20 Nm (R20-17-S01), 30 Nm (R30-17-S01) und 40 Nm (R40-17-S01) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z. B. Hinderniserkennung, Festfrierschutz, intelligentes Installationsmanagement usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.
https://standard-motor-interface.com
https://standard-motor-interface.com
Viele Argumente sprechen für das Standard Motor Interface (SMI)
- Einheitliche bidirektionale Schnittstelle für elektrische Antriebe in Rollladen- und Sonnenschutzanlagen.
- Dank SMI können Produkte unterschiedlicher Hersteller miteinander kombiniert werden.
- Bis zu 16 Antriebe auf einer Leitung bzw Aktor erhöht die Wirtschaftlichkeit.
Wichtiger Hinweis
Zur Programmierung von festen Endpunkten und zum Wiederherstellen des Werkszustands ist das Einstellset für SMI-Antriebe notwendig. Dieses finden Sie ► HIER.
Produktmerkmale
Elektronische Endabschaltung
|  Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar |
Automatische Erkennung der Endlagen auch mit flexiblen Wellenanbindungen |
| | ||
Motorkopf Überwickelbar
|
steckbare Anschlussleitung
|  Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen |
| | ||
 Sensible Hinderniserkennung in AB-Richtung auch mit flexiblen Wellenanbindungen |  Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen | |
| | ||
 Blockiererkennung in AUF-Richtung (Festfrierschutz) |  Sanfstanschlag oben |  Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements |
Produktbesonderheiten
 Automatisches erkennen der unteren Endlage bei Verwendung von flexiblen Federn (Mitnehmer für Hinderniserkennung) | |
| Automatisches Erkennen von Endlagen durch intellligente Elektronik bei Verwendung von Anschlagsystemen | |
Hinderniserkennung funktioniert auch in Verbindung mit Hochschiebesicherungen oder festen Wellenanbindungen
| |
Drehmomenterkennung in AUF-Richtung bei festgefrorenem oder blockiertem Rollladenpanzer
| |
| Bei Verwendung von Anschlägen kein Nachstellen der Endlagen nötig (Behanglängenausgleich) | |
| Geringe Zugbelastung des Rollladenpanzers durch den Antrieb | |
| Deutlich reduzierte Anschlags- und somit Behangbelastung | |
| Diese Antriebe sind parallel schaltbar | |
| Fliegengitterschutzfunktion | |
| steckbare Anschlussleitung in verschiedenen Längen verfügbar | |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
Friedrich-Ebert-Straße 2-4
35764 Sinn
Telefon: +49 (0) 2772 / 507-0
www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme | Abmessung (l1, l2, l3) |
| R8-17-S01 | 8 Nm | 20101205030 | 0,45 A | 100 Watt | l1 = 472,6 mm l2 = 512,6 mm l3 = 529,6 mm |
| R12-17-S01 | 12 Nm | 20101205040 | 0,50 A | 110 Watt | l1 = 472,6 mm l2 = 512,6 mm l3 = 529,6 mm |
| R20-17-S01 | 20 Nm | 20201205020 | 0,75 A | 160 Watt | l1 = 501,95 mm l2 = 541,95 mm l3 = 558,95 mm |
| R30-17-S01 | 30 Nm | 20301205020 | 0,90 A | 205 Watt | l1 = 530 mm l2 = 570 mm l3 = 587 mm |
| R40-17-S01 | 40 Nm | 20401205020 | 1,15 A | 260 Watt | l1 = 540,3 mm l2 = 580,3 mm l3 = 597,3 mm |
| | |||||
| Geschwindigkeit: | | 17 U/min | ||||
| Rohrdurchmesser: | | C = 45 mm | ||||
| Stromversorgung: | | 230/50 V Hz | ||||
| Schutzart: | | IP 44 | ||||
| Anschlussleitung: | | steckbar | ||||
| Abmessungen: | | l4 = 17 mm / l5 = 40 mm | ||||
weitere Motorlager für Baureihe R
| ► Typ 1 | ► Typ 2 |
| Markisenhalter -P/R inkl. Steckzapfen R2/10 | Kastenlager inkl. Steckzapfen R2/10 |
 |  |
| Art. Nr.: 49303000530 / Art. Nr.: 49302000300 | Art. Nr.: 49303000510 | Art. Nr.: 49302000300 |
| ► Typ 3 | ► Typ 4 |
| Anschlussteil Stern | Universalwandlager-P/R 3/20 (Abrolllager) |
 |  |
| Art. Nr.: 49302002600 | Art. Nr.: 49302000050 | Art. Nr.: 49303001590 |
| ► Typ 1 O-S50 | ► Typ 2 O-S60 | ||
 |  | ||
| Art. Nr.: 49302002290 / Art. Nr.: 49302000690 | Art. Nr.: 49302002220 / Art. Nr.: 49303004650 |
| ► Typ 3 O-S70 |
| ||
 | |||
| Art. Nr.: 49302002360 / Art. Nr.: 49300006070 |
| bei Standardauswahl |
|---|
| 1 x Becker R-E01 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
