Becker Gleichstromantriebe L-M06
- Beschreibung
- Technische Daten
- Lieferumfang
- Motorlager
- Adapterset Acht/Sechskant
- Adapterset Rundwelle
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit

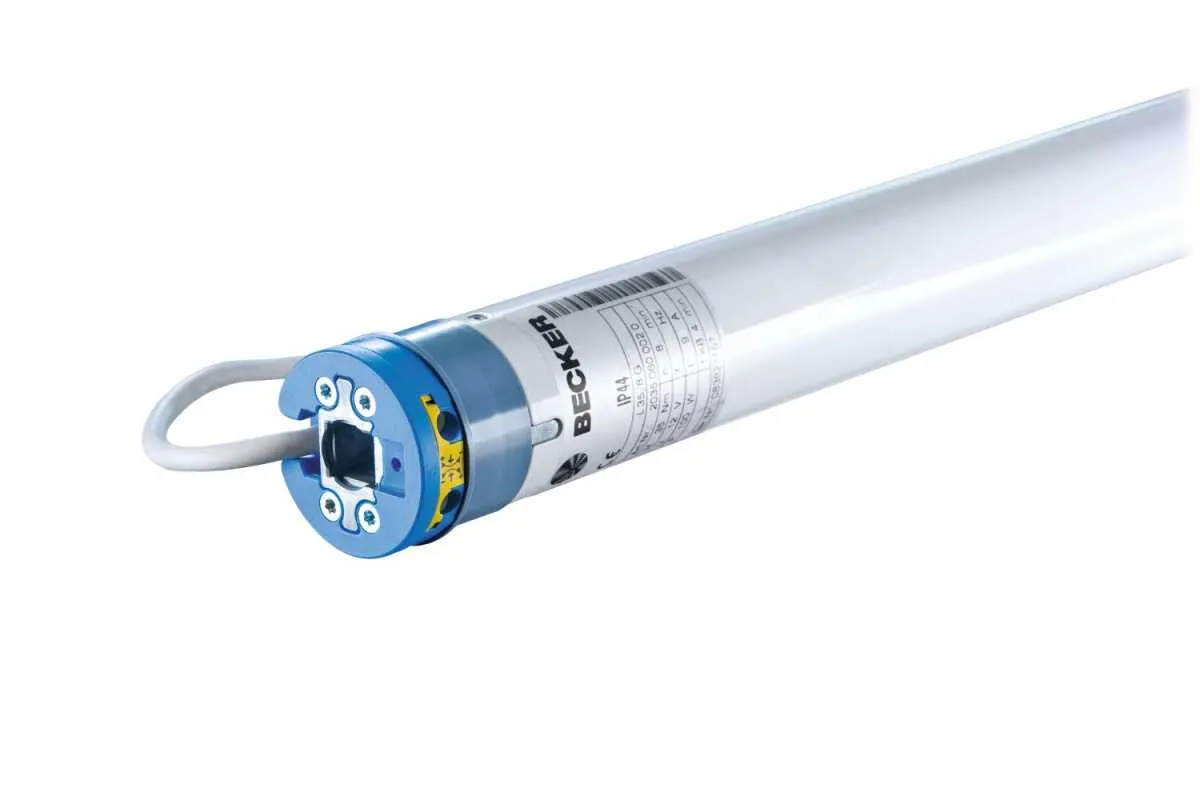

Die Becker L-M06 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 35 bis 120 Nm in den Abstufungen 35 Nm (L35-8-M06,), 60 Nm (L60-8-M06) und 120 Nm (L120-3-M06) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.
Produktmerkmale
Mechanische Endabschaltung | Motor gegen Überhitzung geschützt | Für Rechts- und Linkseinbau geeignet |
| ||
Motorkopf überwickelbar | Klassische Endlageneinstellung über Einstellhilfe |
Produktbesonderheiten
Nachfolgemodelle der L35/8G, L60/8G, L120/3G | |
Endlagen über Einstellhilfe einstellbar (im Lieferumfang) | |
Ermöglicht Kombination mit 12 V Akkus für Notbetrieb bei Stromausfall | |
Integrierte Relais-Steuerung für AUF und AB ermöglicht Betrieb mit Standard-Schaltern/ Tastern oder Steuerungen mit potenzialfreiem Ausgang | |
z.B. für Schwimmbadabdeckungen und im Kfz-Aufbauten einsetzbar | |
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar |
Datenblatt Katalog Poolabdeckung
*Dargestellte Mitnehmerbreite von SM70 (49313000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
Motortyp | Drehmoment | Nennspannung / Stromaufnahme | Leistungsaufnahme |
L35-8-M06 | 35 Nm | 12 V DC | 9,00 A | 100 Watt |
L60-8-M06 | 60 Nm | 24 V DC | 6,30 A | 150 Watt |
L120-3-M06 | 120 Nm | 24 V DC | 5,00 A | 120 Watt |
XL60/8G | 60 Nm | 24 V DC | 6,30 A | 150 Watt |
XL60/4G | 60 Nm | 24 V DC | 6,30 A | 160 Watt |
XL120/3G | 120 Nm | 24 V DC | 5,00 A | 310 Watt |
| |||
Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
L35-8-M06 Schutzart: IP44 | 8 U/min | 20350600020 | l1 = 583,5 mm l2 = 613,5 mm l3 = 633,5 mm |
L60-8-M06 Schutzart: IP44 | 8 U/min |
20600600020
| l1 = 583,5 mm l2 = 613,5 mm l3 = 633,5 mm |
L120-3-M06 Schutzart: IP44 | 3 U/min | 21200600010 | l1 = 606,5 mm l2 = 636,5 mm l3 = 656,5 mm |
XL60/8G Schutzart: IP45 | 8 U/min | 20600960150 | l1 = 583 mm l2 = 613 mm l3 = 633 mm |
XL60/4G Schutzart: IP55 | 4 U/min | 20600961060 | l1 = 583 mm l2 = 613 mm l3 = 633 mm |
XL120/3G Schutzart: IP55 | 3 U/min | 21200960070 | l1 = 606 mm l2 = 636 mm l3 = 656 mm |
| |||
Rohrdurchmesser: | | C = 58 mm | ||
Anschlussleitung: | | steckbar | ||
Betriebsart: | S2 8 min | ||
Abmessungen: | | l4 = 20 mm / l5 = 30 mm |
bei Standardauswahl |
---|
1 x Becker L-M06 (Drehmoment nach Wahl) |
1 x Anschlusskabel 4 Meter |
1 x Bedienungsanleitung |
Motorlager und Adapterset (optional nach Wahl) |
weitere Motorlager für Baureihe L
► Typ 1 | ► Typ 2 |
Markisenhalter inkl. Steckzapfen L2/16 | Kastenlager inkl. Steckzapfen L2/16 |
Art. Nr.: 49313000940 / Art. Nr.: 49312000340 | Art. Nr.: 49313000910 | Art. Nr.: 49312000340 |
► Typ 1 SM 70 Alulux | ► Typ 2 70 Heroal | ||
Achtkantwelle | Achtkantwelle | ||

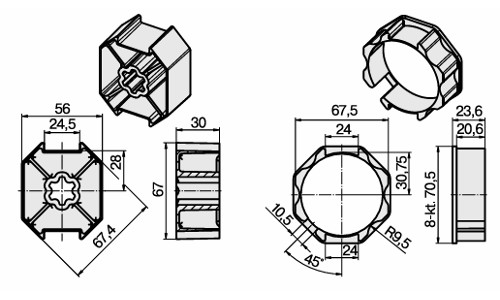

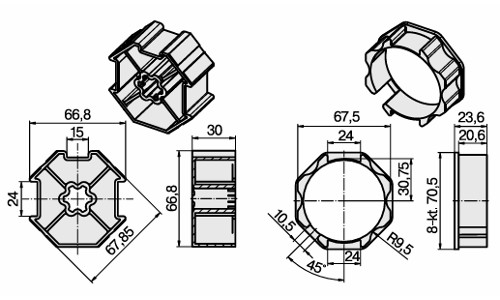

Art. Nr.: 49313000800 / Art. Nr.: 49310307074 | Art. Nr.: 49310006034 / Art. Nr.: 49310307074 |
► Typ 3 SW 102 | ► Typ 4 SW 125 Heroal | ||
Achtkantwelle | Achtkantwelle | ||

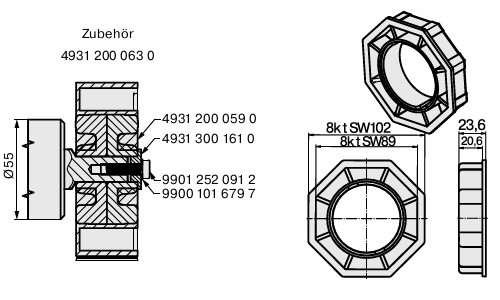

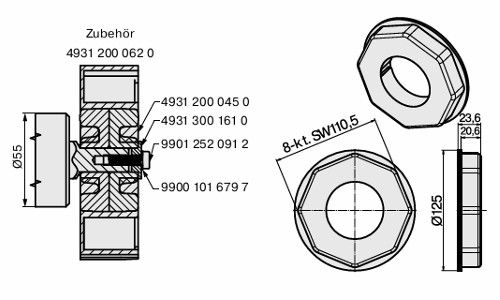

Art. Nr.: 49312000630 / Art. Nr.: 49313001370 | Art. Nr.: 49312000620 / Art. Nr.: 49313000980 |
► Typ 5 B 75 Butzbach | ► Typ 6 B 85 Butzbach | ||
Sechskantwelle | Sechskantwelle | ||

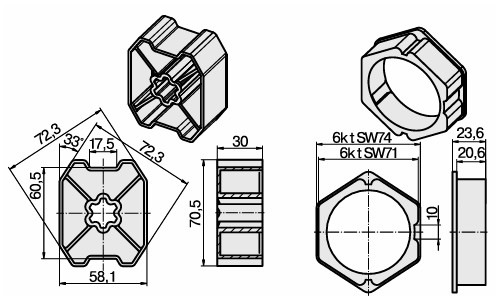

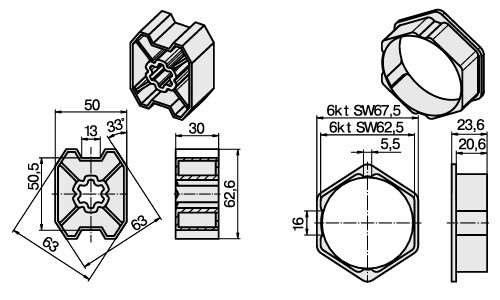

Art. Nr.: 49313000810 / Art. Nr.: 49310107074 | Art. Nr.: 49313000820 / Art. Nr.: 49310207074 |
► Typ 1 | ► Typ 2 | ||
Art. Nr.: 49313001480 / Art. Nr.: 49313001490 | Art. Nr.: 49313003650 / Art. Nr.: 49313003570 |
► Typ 3 | ► Typ 4 | ||
Art. Nr.: 49313000860 / Art. Nr.: 49312307070 | Art. Nr.: 49313000790 / Art. Nr.: 49312107071 |
► Typ 5 | ► Typ 6 | ||
Art. Nr.: 49313003710 / Art. Nr.: 49313003700 | Art. Nr.: 49313000780 / Art. Nr.: 49313002270 |
► Typ 7 | ► Typ 8 | ||
Art. Nr.: 49313000840 / Art. Nr.: 49310507074 | Art. Nr.: 49313000850 / Art. Nr.: 49310607074 |
► Typ 9 | ► Typ 10 | ||
Art. Nr.: 49313001190 / Art. Nr.: 49313001250 | Art. Nr.: 49313001150 / Art. Nr.: 49313001260 |
► Typ 11 | ► Typ 12 | ||
Art. Nr.: 49313001040 / Art. Nr.: 49313000490 | Art. Nr.: 49313001200 / Art. Nr.: 49313001270 |
► Typ 13 | ► Typ 14 | ||
Art. Nr.: 49313003020 / Art. Nr.: 49312001040 / Art. Nr.: 49310307074 | Art. Nr.: 49313000830 |
- Umstellung L-Antriebe auf innenliegendes Getriebe (781.3 KB) :
- Umstellung der Becker L-Baureihe von einem außenliegendem Getriebe zu einem innenliegenden Getriebe. Technische Details und daraus ergebene Maßänderungen als Download.
- Montage- und Betriebsanleitung (2.16 MB)
