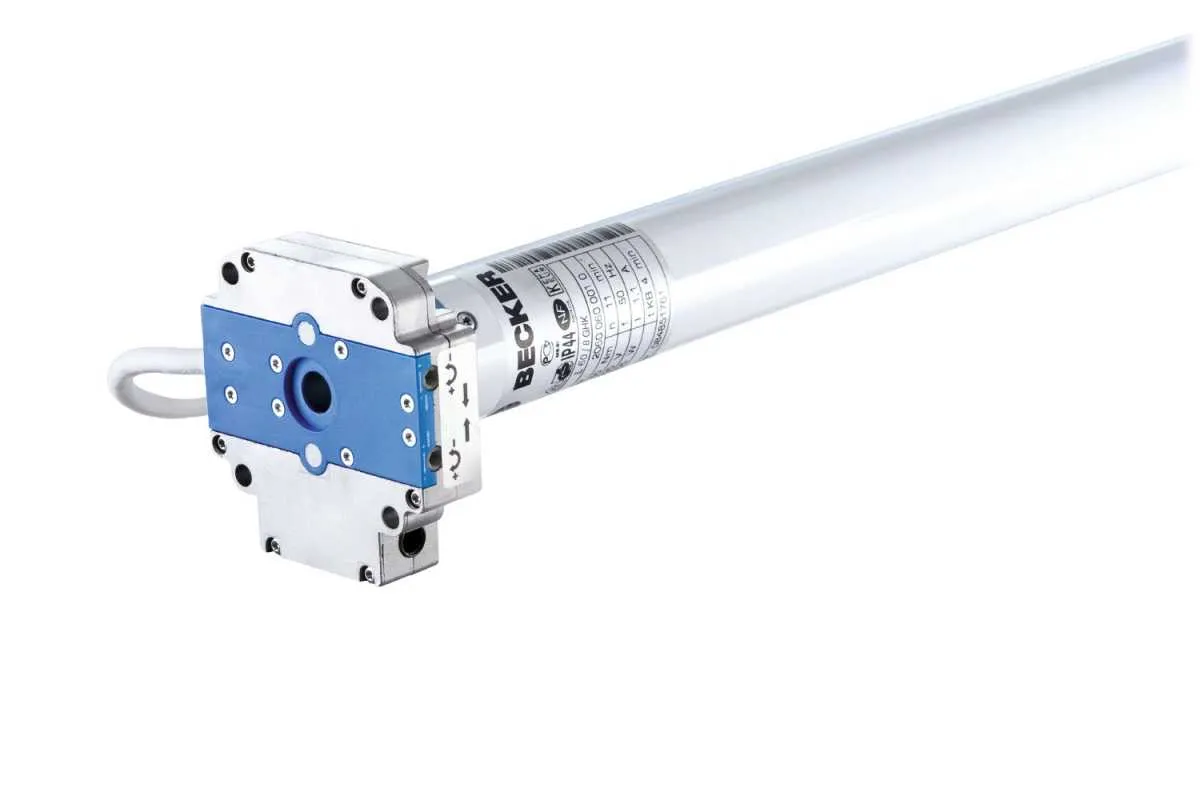

Becker Gleichstromantriebe L-M07 mit Handkurbel-Anschluss
Becker Gleichstromantriebe L-M07 mit Handkurbel-Anschluss
Becker Gleichstromantriebe L-M07 mit Handkurbel-Anschluss

Becker Gleichstromantriebe L-M07 mit Handkurbel-Anschluss

3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
mechanisch einstellbar
chevron-down
chevron-down
chevron-down
chevron-down
chevron-down
ab 699,90 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
VERSANDKOSTENFREI / Deutschland
Beschreibung
Die Becker L-M07 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 60 bis 120 Nm in den Abstufungen 60 Nm (L60-8-M07) und 120 Nm (L120-3-M07) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.

Produktmerkmale


Mechanische Endabschaltung
Motor gegen Überhitzung geschützt
Für Rechts- und Linkseinbau geeignet

Motorkopf überwickelbar
Klassische Endlageneinstellung über Einstellhilfe


Produktbesonderheiten

 Nachfolgemodelle der L60/8GHK, L120/3GHK
​ Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
 Ermöglicht Kombination mit 12 V Akkus für Notbetrieb bei Stromausfall
 Integrierte Relais-Steuerung für AUF und AB ermöglicht Betrieb mit Standard-Schaltern/ Tastern oder Steuerungen mit potenzialfreiem Ausgang
 z.B. für Schwimmbadabdeckungen und im Kfz-Aufbauten einsetzbar
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar




Technische Daten
 Datenblatt
Motortyp Drehmoment Nennspannung / Stromaufnahme Leistungsaufnahme
L60-8-M07 60 Nm 24 V DC | 6,30 A 150 Watt
L120-3-M07 120 Nm 24 V DC | 5,00 A 120 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
L60-8-M06

Schutzart: IP44		 8 U/min
20600600010
l1 = 748,5 mm
l2 = 778,5 mm
l3 = 805,5 mm
L120-3-M07

Schutzart: IP44		 3 U/min 21200600020 l1 = 771,5 mm
l2 = 801,5 mm
l3 = 828,5 mm
Rohrdurchmesser: | C = 58 mm
Anschlussleitung: | steckbar
Abmessungen: | l4 = 27 mm / l5 = 30 mm
*Dargestellte Mitnehmerbreite von SM70 (49313000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang
bei Standardauswahl
1 x Becker L-M07 (Drehmoment nach Wahl)
1 x Anschlusskabel 4 Meter
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
► Typ 1
Antriebslager-L Stern 16-4 mit Anschlussteil-HK 16 mm Vierkant
Art. Nr.: 49313000960/ Art. Nr.: 49302001720

► Typ 2
Plattenlager-HK mit Adapterplatte und Befestigungsschrauben
Art. Nr.: 49312000840
Adapterset Acht/Sechskant

► Typ 1    SM 70 Alulux

► Typ 2    70 Heroal

Achtkantwelle Achtkantwelle
Art. Nr.: 49313000800 / Art. Nr.: 49310307074 Art. Nr.: 49310006034 / Art. Nr.: 49310307074



► Typ 3    SW 102

► Typ 4    SW 125 Heroal

Achtkantwelle Achtkantwelle
Art. Nr.: 49312000630 / Art. Nr.: 49313001370 Art. Nr.: 49312000620 / Art. Nr.: 49313000980



► Typ 5    B 75 Butzbach

► Typ 6    B 85 Butzbach

Sechskantwelle Sechskantwelle
Art. Nr.: 49313000810 / Art. Nr.: 49310107074 Art. Nr.: 49313000820 / Art. Nr.: 49310207074



Adapterset Rundwelle

► Typ 1
  ZF80 x 1,2 mm (Zurflüh-Feller)

► Typ 2
  DW78N 1,5 mm Mittenversatz

Art. Nr.: 49313001480 / Art. Nr.: 49313001490 Art. Nr.: 49313003650 / Art. Nr.: 49313003570



► Typ 3
  DW78N 4 mm Mittenversatz

► Typ 4
  DW78 x 1 mm

Art. Nr.: 49313000860 / Art. Nr.: 49312307070 Art. Nr.: 49313000790 / Art. Nr.: 49312107071



► Typ 5
  Optinut 81,8

► Typ 6
  DW85N

Art. Nr.: 49313003710 / Art. Nr.: 49313003700 Art. Nr.: 49313000780 / Art. Nr.: 49313002270



► Typ 7
  70 x 1,5 mm

► Typ 8
  70 x 2 mm

Art. Nr.: 49313000840 / Art. Nr.: 49310507074 Art. Nr.: 49313000850 / Art. Nr.: 49310607074



► Typ 9
  83 x 1,5 / 85 x 2,5 mm

► Typ 10
  98 x 2 mm

Art. Nr.: 49313001190  / Art. Nr.: 49313001250 Art. Nr.: 49313001150 / Art. Nr.: 49313001260



► Typ 11
  102 x 2 mm

► Typ 12
  133 x 2 mm

Art. Nr.: 49313001040 / Art. Nr.: 49313000490 Art. Nr.: 49313001200 / Art. Nr.: 49313001270



► Typ 13
  A 128

► Typ 14
  63 x 1,5 mm

Art. Nr.: 49313003020 / Art. Nr.: 49312001040 / Art. Nr.: 49310307074 Art. Nr.: 49313000830
Zubehör

► Öse mit Sechskantstab SW 7 | 70-HK

► Öse mit Sechskantstab SW 7 | 250-HK

Art. Nr.: 49302001310 Art. Nr.: 49302001240



► Öse mit Sechskantstab SW 7 | 450-HK

► Gelenklager 90° mit Sechskantstab SW 7

Art. Nr.: 49302001250 Art. Nr.: 49312000720



Dokumente / Downloads
Umstellung L-Antriebe auf innenliegendes Getriebe  (781.3 KB) :
Umstellung der Becker L-Baureihe von einem außenliegendem Getriebe zu einem innenliegenden Getriebe. Technische Details und daraus ergebene Maßänderungen als Download.
Montage- und Betriebsanleitung  (2.39 MB)
