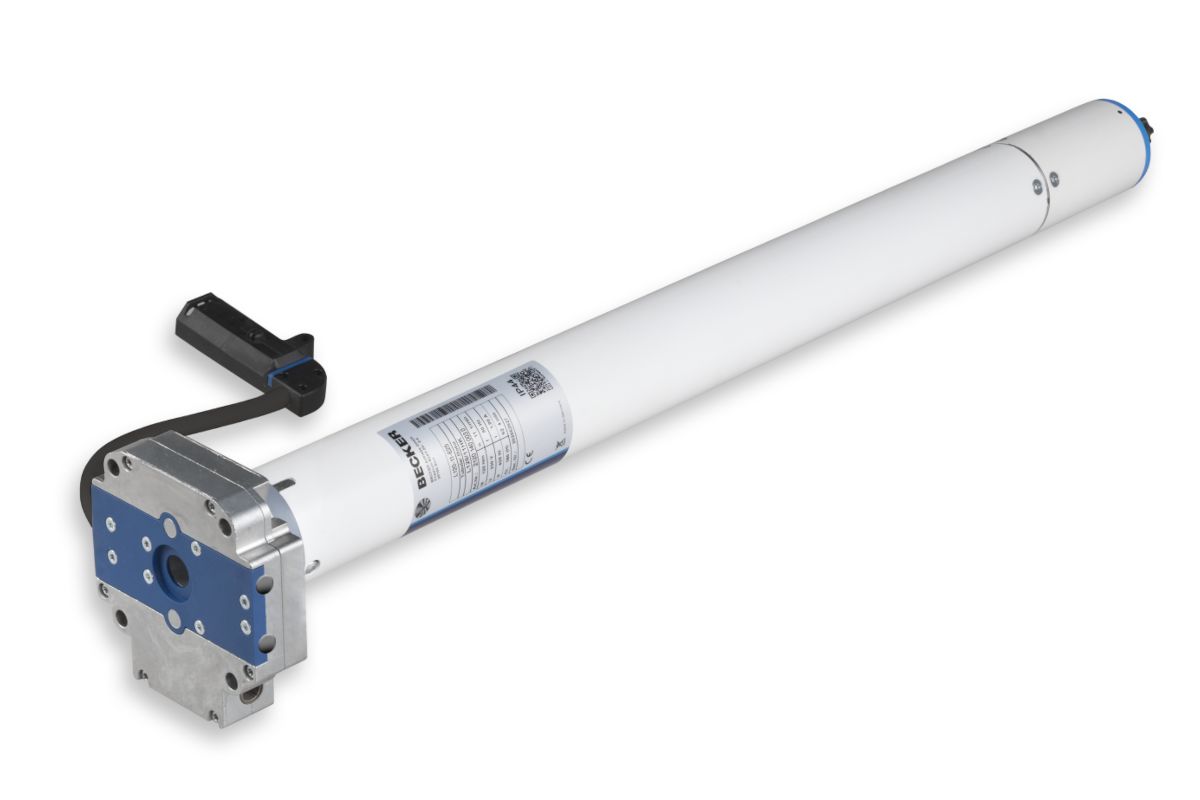

Becker Rollladenantriebe L-E25 mit Handkurbel-Anschluss
Becker Rollladenantriebe L-E25 mit Handkurbel-Anschluss
Becker Rollladenantriebe L-E25 mit Handkurbel-Anschluss

Becker Rollladenantriebe L-E25 mit Handkurbel-Anschluss

3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
elektronisch
Verwendung:
Nur in Verwendung mit festen Wellenanbindungen
chevron-down
chevron-down
chevron-down
chevron-down
chevron-down
ab 329,63 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
Die Becker R-E25 Antriebe haben eine elektronische Endabschaltung, Nothandkurbel-Anschluss und sind mit Drehmomenten von 60 bis 120 Nm in den Abstufungen 60 Nm (L60-11-E25), 80 Nm (L80-11-E25), und 120 Nm (L120-11-E25) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung erfolgt automatisch nach dreimaligen anfahren der Endpunkte.

Produktmerkmale


Elektronische Endabschaltung

Motor gegen Überhitzung geschützt

Für Rechts- und Linkseinbau geeignet


Installationsmanagement

Festfrierschutz oben
Festfrierschutz unten


Produktbesonderheiten

► Parallel schaltbar
► Handkurbelanschluss
► Hinderniserkennung in beide Richtungen
► Endlagenprogrammierung durch intelligentes Installationsmanagement (3 x Anfahrt)
► Fliegengitter- und Festfrierschutzfunktion



Technische Daten
Motortyp Art.-Nr.: Drehmoment Drehzahl (min-1) L1 L2 L3 Stromaufnahme Leistungsaufnahme
L60-11-E25 20601400060 60 Nm 11 U/min 747 mm 777 mm 804 mm 1,20 A 265 Watt
L80-11-E25 20801400060 80 Nm 11 U/min 747 mm 777 mm 804 mm 1,40 A 310 Watt
L120-11-E25 21201400060 120 Nm 11 U/min 747 mm 777 mm 804 mm 1,90 A 435 Watt

*Dargestellte Mitnehmerbreite von SM70 (49313000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Endschalterbereich: 64 Umdrehungen
Einschaltdauer: S2 4 min
Rohrdurchmesser: 58 mm
Spannungsversorgung: Wechselstrom (AC/DC)
Nennspannung: 230 V
Netzfrequenz: 50 Hz
Schutzart: IP 44
Anschlusskabel: 0,2 M Winkelstecker

*Dargestellte Mitnehmerbreite von S60L (49303004660) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
Lieferumfang
bei Standardauswahl
1 x Becker L-E25 (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
► Typ 1 ► Typ 2
Antriebslager-L Stern 16-4 mit Anschlussteil-HK 16 mm Vierkant Plattenlager-HK mit Adapterplatte und Befestigungsschrauben
Art. Nr.: 49313000960/ Art. Nr.: 49302001720 Art. Nr.: 49312000840

► Typ 3 ► Typ 4
Adapterplatte-HK für Blendkappen mit Befestigungsschrauben Adapterplatte-HK mit Stiften
Art. Nr.: 49302001490 Art. Nr.: 49312000820
Adapterset

► Typ 1    SM 70 Alulux

► Typ 2    70 Heroal

Achtkantwelle Achtkantwelle
Art. Nr.: 49313000800 / Art. Nr.: 49310307074 Art. Nr.: 49310006034 / Art. Nr.: 49310307074



► Typ 3    SW 102

► Typ 4    SW 125 Heroal

Achtkantwelle Achtkantwelle
Art. Nr.: 49312000630 / Art. Nr.: 49313001370 Art. Nr.: 49312000620 / Art. Nr.: 49313000980



► Typ 5    B 75 Butzbach

► Typ 6    B 85 Butzbach

Sechskantwelle Sechskantwelle
Art. Nr.: 49313000810 / Art. Nr.: 49310107074 Art. Nr.: 49313000820 / Art. Nr.: 49310207074



Zubehör

► Öse mit Sechskantstab SW 7 | 70-HK

► Öse mit Sechskantstab SW 7 | 250-HK

Art. Nr.: 49302001310 Art. Nr.: 49302001240



► Öse mit Sechskantstab SW 7 | 450-k-HK, kürzbar

► Gelenklager 90° mit Sechskantstab SW 7

Art. Nr.: 49302001880 Art. Nr.: 49312000720



Dokumente / Downloads
Montage- und Betriebsanleitung  (3.54 MB)
Umstellung L-Antriebe auf innenliegendes Getriebe  (781.3 KB) :
Umstellung der Becker L-Baureihe von einem außenliegendem Getriebe zu einem innenliegenden Getriebe. Technische Details und daraus ergebene Maßänderungen als Download.
Informationen zum Hersteller
Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
