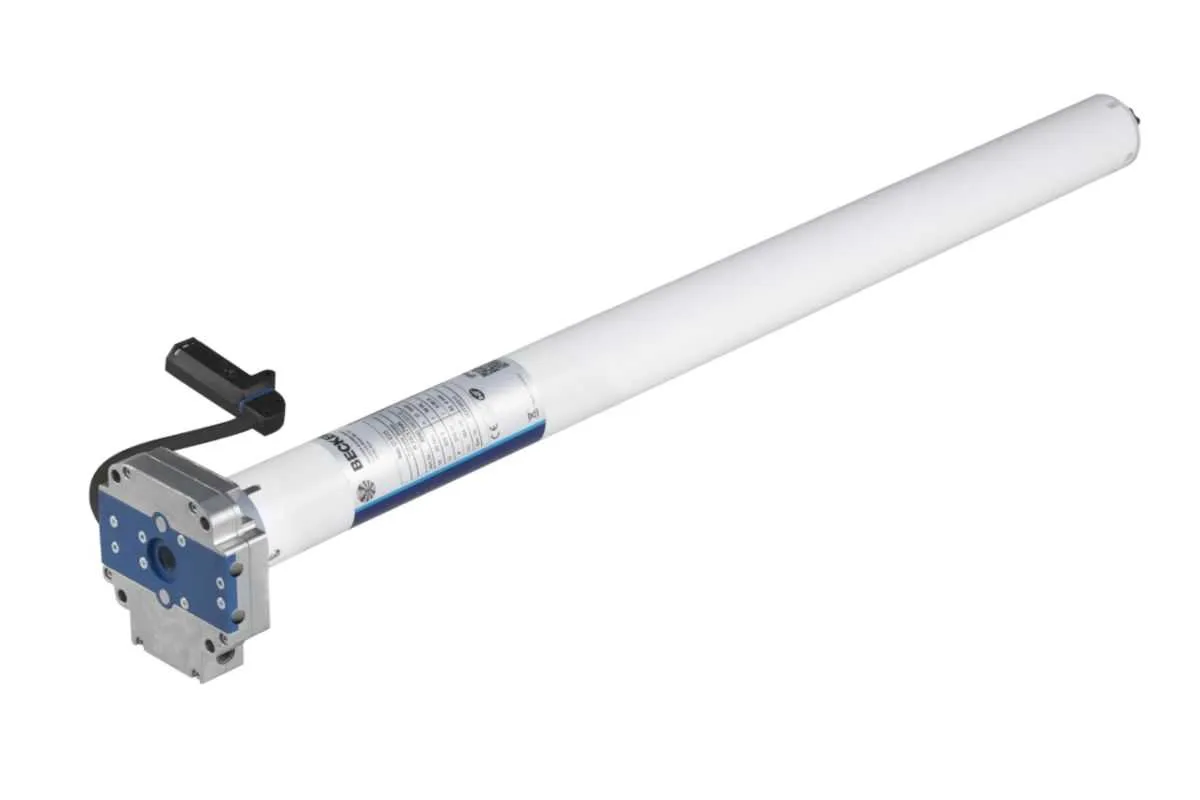

Becker Rollladenantriebe R-E25 mit Handkurbel-Anschluss

Name: Becker Rollladenantriebe R-E25 mit Handkurbel-Anschluss
Brand: Becker
Price: 207.22 EUR
Availability: InStock

Art.Nr.:
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: elektronisch
Verwendung:: Nur mit festen Wellenanbindungen

Drehmement:

Anschlussleitung:

Motorlager:

Adapterset:

Zubehör:

ab 207,22 EUR

inkl. 19% MwSt. zzgl. Versand

St.:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Die Becker R-E25 Antriebe haben eine elektronische Endabschaltung, Nothandkurbel-Anschluss und sind mit Drehmomenten von 12 bis 40 Nm in den Abstufungen 12 Nm (R12-17-E25), 20 Nm (R20-17-E25), 30 Nm (R30-17-E25), und 40 Nm (R40-17-E25) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung erfolgt automatisch nach dreimaligen anfahren der Endpunkte.

Produktmerkmale

Elektronische Endabschaltung	Motor gegen Überhitzung geschützt	Für Rechts- und Linkseinbau geeignet
Installationsmanagement	Festfrierschutz oben	Festfrierschutz unten

Produktbesonderheiten

► Parallel schaltbar
► Handkurbelanschluss
► Hinderniserkennung in beide Richtungen
► Endlagenprogrammierung durch intelligentes Installationsmanagement (3 x Anfahrt)
► Fliegengitter- und Festfrierschutzfunktion

Technische Daten

Motortyp	Art.-Nr.:	Drehmoment	Drehzahl (min-1)	L1	L2	L3	Stromaufnahme	Leistungsaufnahme
R12-17-E25	20101400080	12 Nm	17 U/min	637 mm	677 mm	704 mm	0,50 A	110 Watt
R20-17-E25	20201400090	20 Nm	11 U/min	677 mm	717 mm	744 mm	0,75 A	160 Watt
R30-17-E25	20201400100	30 Nm	17 U/min	677 mm	717 mm	744 mm	0,90 A	205 Watt
R40-17-E25	20301400110	40 Nm	17 U/min	697 mm	737 mm	764 mm	1,15 A	260 Watt

*Dargestellte Mitnehmerbreite von SM70 (49303000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Endschalterbereich:	64 Umdrehungen
Einschaltdauer:	S2 4 min
Rohrdurchmesser:	45 mm
Spannungsversorgung:	Wechselstrom (AC/DC)
Nennspannung:	230 V
Netzfrequenz:	50 Hz
Schutzart:	IP 44

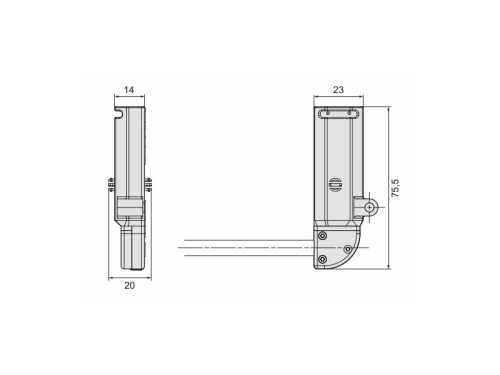

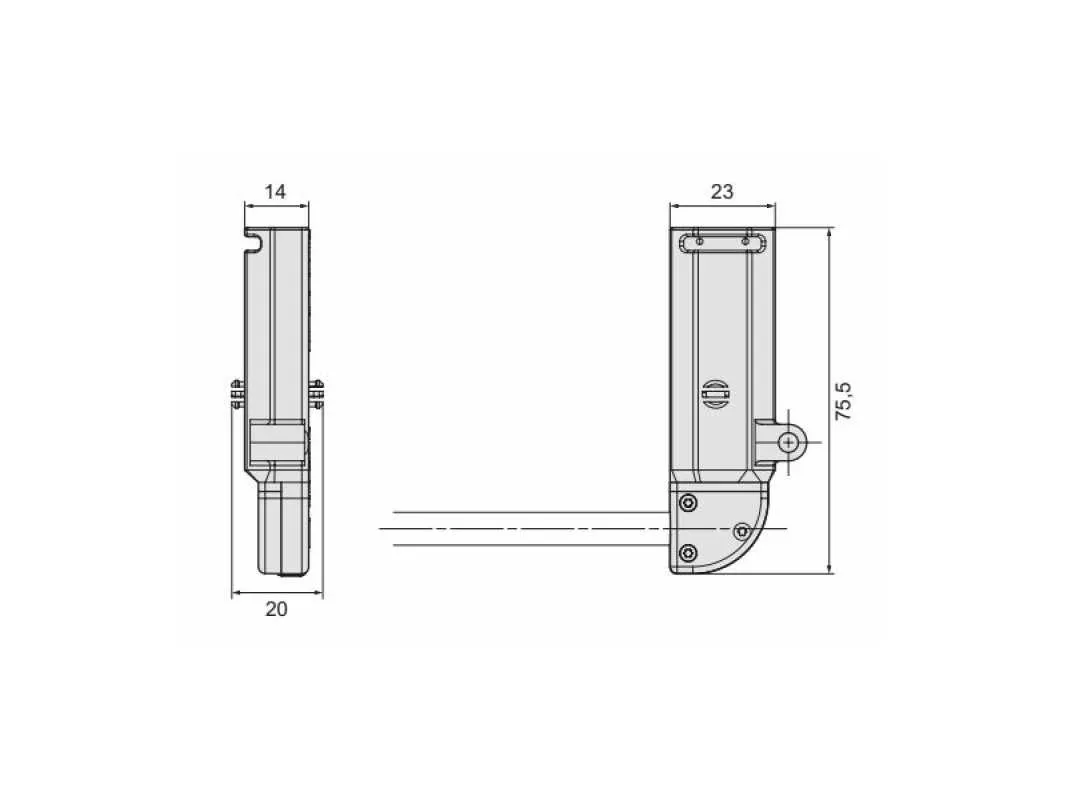

Anschlusskabel:	0,2 M Winkelstecker

*Dargestellte Mitnehmerbreite von S60L (49303004660) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang

bei Standardauswahl
1 x Becker R-E25 mit Winkelstecker (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)

Motorlager

*► Typ 1*	*► Typ 2*
Antriebslager-L Stern 16-4 mit Anschlussteil-HK 16 mm Vierkant	Plattenlager-HK mit Adapterplatte und Befestigungsschrauben

Art. Nr.: 49313000960/ Art. Nr.: 49302001720	Art. Nr.: 49312000840

*► Typ 3*	*► Typ 4*
Adapterplatte-HK für Blendkappen mit Befestigungsschrauben	Adapterplatte-HK mit Stiften

Art. Nr.: 49302001490	Art. Nr.: 49312000820

Adapterset

► Typ 1 SW 50		► Typ 2 SW 60

Art. Nr.: 49303001210 / Art. Nr.: 49303001220		Art. Nr.: 49303004660 / Art. Nr.: 49303004650

► Typ 3 SW 70		► Typ 4 Butzbach B60

Art. Nr.: 49303000450 / Art. Nr.: 49300006070		Art. Nr.: 49303000460/ Art. Nr.: 49300307071

Zubehör

► Öse mit Sechskantstab SW 7 \| 70-HK		► Öse mit Sechskantstab SW 7 \| 250-HK

Art. Nr.: 49302001310		Art. Nr.: 49302001240

► Öse mit Sechskantstab SW 7 \| 450-k-HK, kürzbar		► Gelenklager 90° mit Sechskantstab SW 7

Art. Nr.: 49302001880		Art. Nr.: 49312000720
