3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
mechanisch einstellbar
chevron-down
chevron-down
chevron-down
chevron-down
ab 190,90 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

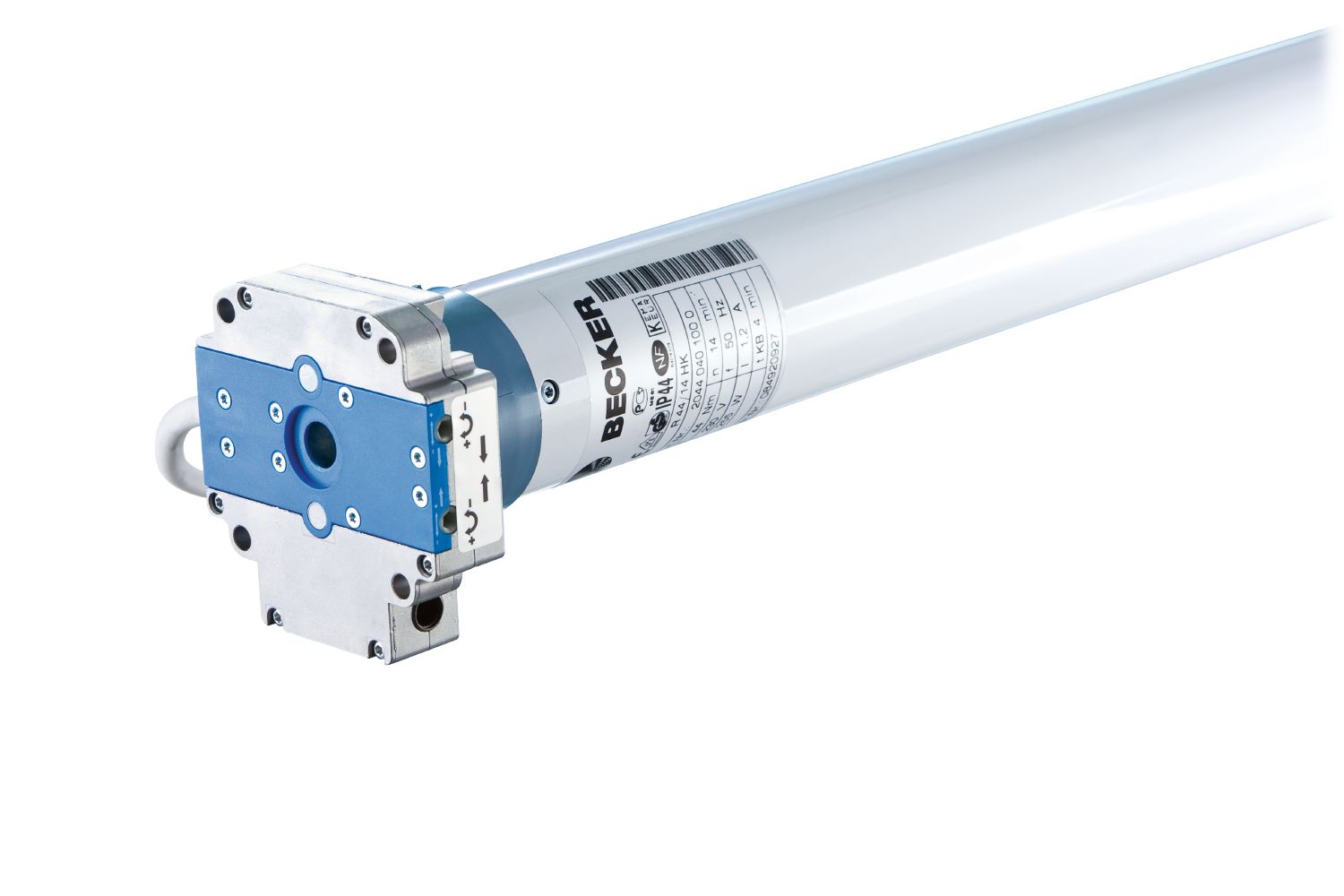

Die Becker R-M05 Antriebe haben eine mechanische Endabschaltung, Nothandkurbel-Anschluss und sind mit Drehmomenten von 12 bis 50 Nm in den Abstufungen 12 Nm (R12-17-M05), 20 Nm (R20-17-M05), 30 Nm (R30-17-M05), 40 Nm (R40-17-M05) und 50 Nm (R50-11-M05) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.

Produktmerkmale


Mechanische Endabschaltung
Motor gegen Überhitzung geschützt
Für Rechts- und Linkseinbau geeignet


Produktbesonderheiten

 Nachfolgemodelle der R12/17HK, R20/17HK, R30/17HK, R40/17HK, R50/11HK
​ Handkurbel-Anschluss
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar




Technische Daten
 Datenblatt
Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
R12-17-M05 12 Nm 0,50 A 110 Watt
R20-17-M05 20 Nm 0,75 A 160 Watt
R30-17-M05 30 Nm 0,90 A 205 Watt
R40-17-M05 40 Nm 1,15 A 260 Watt
R50-11-M05 50 Nm 1,10 A 240 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
R12-17-M05 17 U/min 20101400030 l1 = 637 mm
l2 = 677 mm
l3 = 704 mm
R20-17-M05 17 U/min 20201400040 l1 = 677 mm
l2 = 717 mm
l3 = 744 mm
R30-17-M05 17 U/min 20301400050 l1 = 677 mm
l2 = 717 mm
l3 = 744 mm
R40-17-M05 17 U/min 20401400060 l1 = 697 mm
l2 = 737 mm
l3 = 764 mm
R50-11-M05 11 U/min 20501401010 l1 = 697 mm
l2 = 737 mm
l3 = 764 mm
Rohrdurchmesser: | C = 45 mm
Stromversorgung: | 230/50 V Hz
Schutzart: | IP 44
Anschlussleitung: | 3 Meter
Abmessungen: | l4 = 27 mm / l5 = 40 mm
*Dargestellte Mitnehmerbreite von S60L (49303004660) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang
bei Standardauswahl
1 x Becker R-M05 (Drehmoment nach Wahl)
1 x Anschlusskabel 3 Meter
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
► Typ 1 ► Typ 2
Antriebslager-L Stern 16-4 mit Anschlussteil-HK 16 mm Vierkant Plattenlager-HK mit Adapterplatte und Befestigungsschrauben
Art. Nr.: 49313000960/ Art. Nr.: 49302001720 Art. Nr.: 49312000840

► Typ 3 ► Typ 4
Adapterplatte-HK für Blendkappen mit Befestigungsschrauben Adapterplatte-HK mit Stiften
Art. Nr.: 49302001490 Art. Nr.: 49312000820
Adapterset

► Typ 1    SW 50

► Typ 2    SW 60

Art. Nr.: 49303001210 / Art. Nr.: 49303001220 Art. Nr.: 49303004660 / Art. Nr.: 49303004650



► Typ 3    SW 70

► Typ 4    Butzbach B60

Art. Nr.: 49303000450 / Art. Nr.: 49300006070 Art. Nr.: 49303000460/ Art. Nr.: 49300307071



Zubehör

► Öse mit Sechskantstab SW 7 | 70-HK

► Öse mit Sechskantstab SW 7 | 250-HK

Art. Nr.: 49302001310 Art. Nr.: 49302001240



► Öse mit Sechskantstab SW 7 | 450-k-HK, kürzbar

► Gelenklager 90° mit Sechskantstab SW 7

Art. Nr.: 49302001880 Art. Nr.: 49312000720



Informationen zum Hersteller / Produktsicherheit
Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
