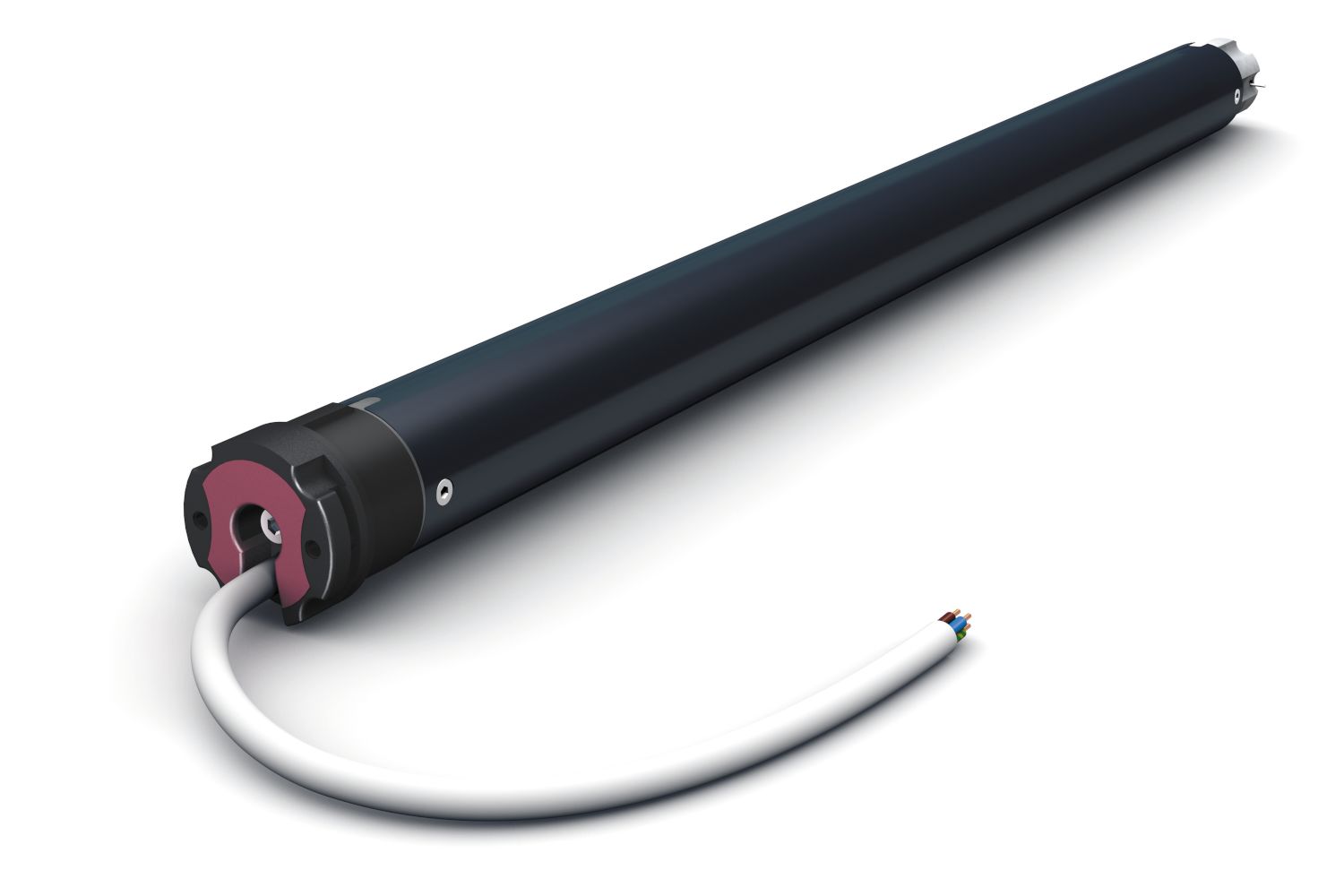

Cherubini | Plug & Play 35 elektronischer Rollladenmotor
Die Plug & Play 35 Rollladenmotoren ersparen Ihnen viel Zeit in der Rollladenproduktion und der Rollladenmontage. Sie benötigen keine Einlern-, Einstell- oder Resetprozedur und auch keine Lernfahrten. Sie sind immer sensibel und überwachen Ihre Fahrt permanent. Sie bieten eine sensible Festfrier- und Blockiererkennung in beide Richtungen. Die Erkennung und Anpassung der Endlagen erfolgt automatisch über Anschläge oben und unten. Die Antriebe der Baureihe P&P 35 haben einen Rohrdurchmesser von 35 mm und sind mit 9 Nm erhältlich. Eine Parallelschaltung der Antriebe ist ohne Trennrelais möglich. Diese P&P 35 Antriebe sind die Nachfolger der altron almo-easy Plug & Play Motoren.
Wichtige Hinweise
- Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle und ein Motorlager auswählen. Das Motorlager und die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden.
- Für die Plug & Play Motoren sind feste Wellenverbinder und Stopper/Winkelendschiene erforderlich.

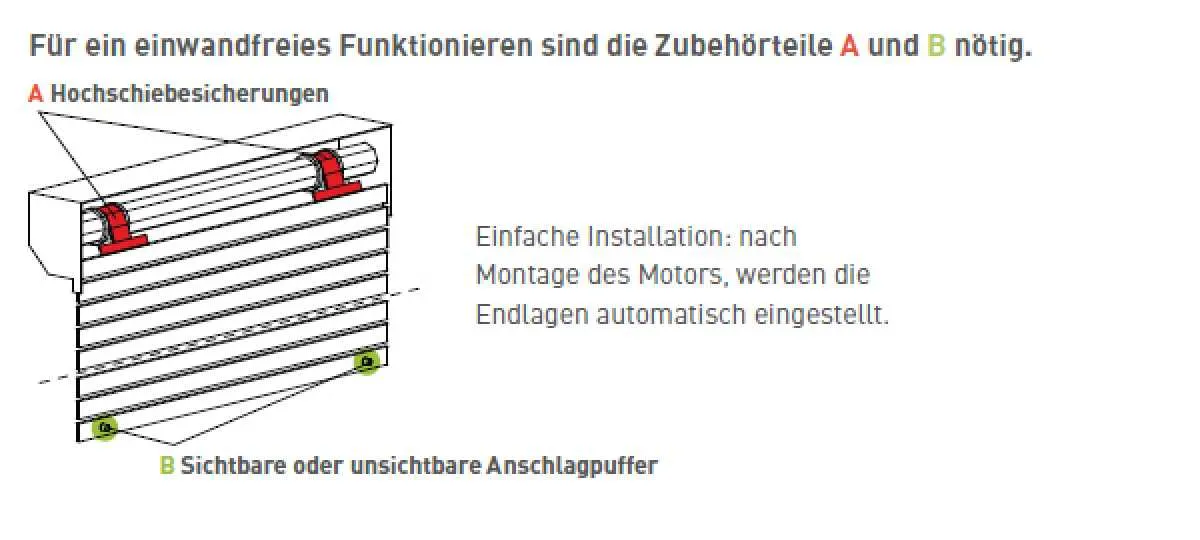

 | Bei der Verwendung dieser Plug-and-Play Rohrmotoren sind sichtbare oder unsichtbare Anschlagpuffer und feste Wellenanbindungen bzw. Hochschiebesicherungen zwingend erforderlich. |
Produktbesonderheiten
 Die P&P 35 Motoren fahren immer auf Anschlag und entlasten danach | |
| Optimierung der Endlagen dank konstantem Ablesen des Drehmoments beim Lauf des Rollladens. | |
| Hinderniserkennung in beide Richtungen | |
| Reversiert leicht an den Endpositionen und entlastet so das komplette Element | |
| Die Motoren können parallel geschaltet werden | |
MontageBeim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können den Motor beschädigen und die Funktion der Hinderniserkennung beeinflussen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |  |
| Motortyp | Art-Nr.: | Drehmoment | Geschwindigkeit | Umdr. | Abmessungen (L1) | Stromaufnahme | Leistungsaufnahme |
| P&P 09/16 | CEQ35091600 | 9 Nm | 16 U/min | - | 547 mm | 0,50 A | 120 Watt |
| Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - Umdrehungen | 35 mm | 230/50 V Hz | IP44 | 2,5 m |
| ► Typ 1 |
| Lager TK 48, mit 10 mm 4-kant |
 |
| Art. Nr.: A3506_0552 |
| ► Typ 1 SW 40 |
| ||
 | |||
| Art. Nr.: A3505-0502 |
| bei Standardauswahl |
|---|
| 1 x Cherubini P&P Ø 35 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (436.83 KB)
