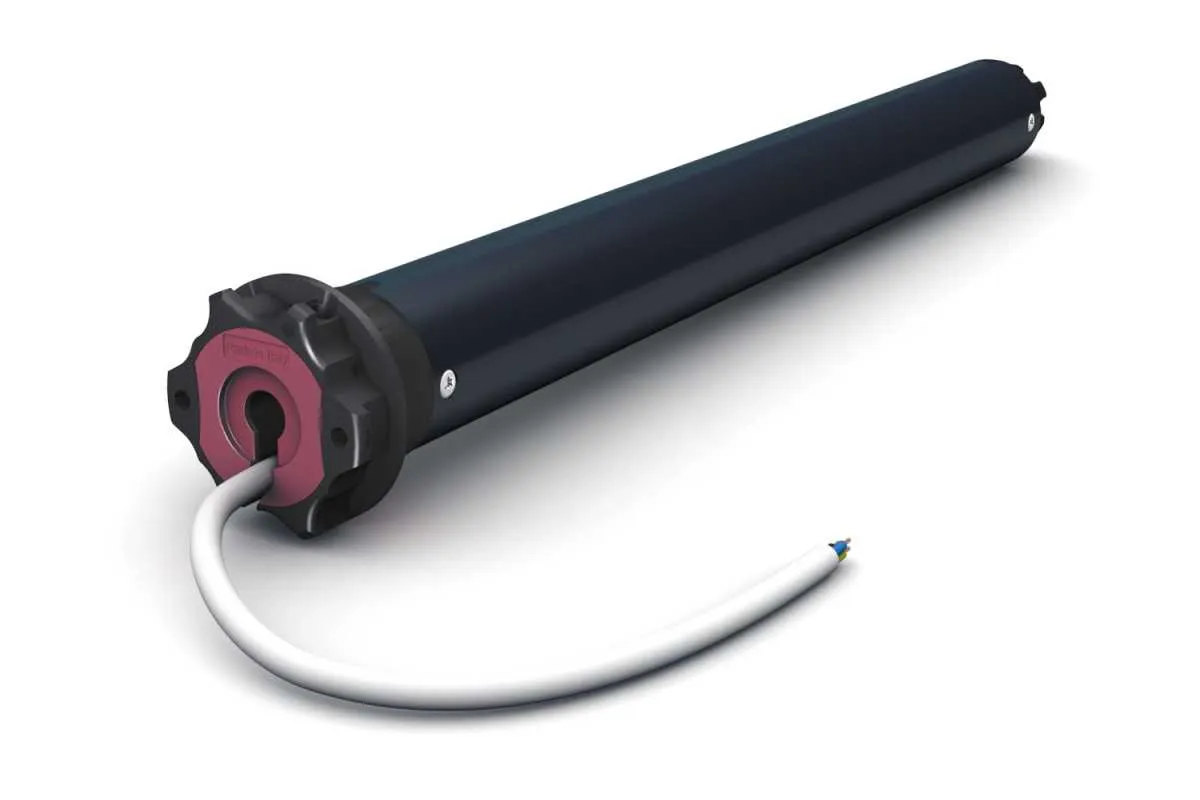

Cherubini | Modo RX 45 Funk-Rollladenmotor
Funk-Motor
Neu im Programm
ELEKTRONISCHE ENDLAGENEINSTELLUNG MIT INTEGRIERTEM FUNKEMPFÄNGER UND VERDRAHTET
Einfache und fein abgestufte Einstellung der Endlagen über den Handsender. Die Encoder-Technologie gewährleistet absolute Genauigkeit und Zuverlässigkeit bei der Einhaltung der Endlagenpositionen. Die Antriebe der Baureihe Modo RX Ø45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 10 Nm bis 50 Nm in den Stufen 10 Nm, 20 Nm, 30 Nm, 40 Nm und 50 Nm erhältlich. Eine Parallelschaltung der Antriebe ist ohne Trennrelais nicht möglich. Diese Cherubini Antriebe sind als Nachfolger der altron Black und FAAC TM Motoren geeignet.
Wichtige Hinweise
- Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
- Die alten Handsender (FAAC TM, altron) sind mit diesen TM2 Antrieben nicht kompatibel!
Besondere Funktionen
- Anfrierschutz und Blockiererkennung bei der Auf- und Abwärtsbewegung mit dreistufiger Sensibilitätseinstellung.
- Möglichkeit der Einstellung einer Mittelposition.
- Tasteranschluss.
| Motortyp | Geschwindigkeit | Art. Nr.: | Drehmoment | Abmessung (L) | Stromaufnahme | Lstg.: |
| Modo RX Ø45 10/17 | 17 U/min | CEO451017000 | 10 Nm | 546 mm | 0,60 A | 135 Watt |
| Modo RX Ø45 20/17 | 17 U/min | CEO452017000 | 25 Nm | 546 mm | 0,85 A | 195 Watt |
| Modo RX Ø45 30/17 | 17 U/min | CEO453017000 | 32 Nm | 586 mm | 1,10 A | 250 Watt |
| Modo RX Ø45 40/17 | 17 U/min | CEO454017000 | 40 Nm | 586 mm | 1,25 A | 275 Watt |
| Modo RX Ø45 50/12 | 12 U/min | CEO455012000 | 50 Nm | 586 mm | 1,25 A | 275 Watt |
| Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - | 45 mm | 230/50 V / Hz | IP44 | 2,5 Meter |
| ► Typ 1 | ► Typ 2 |

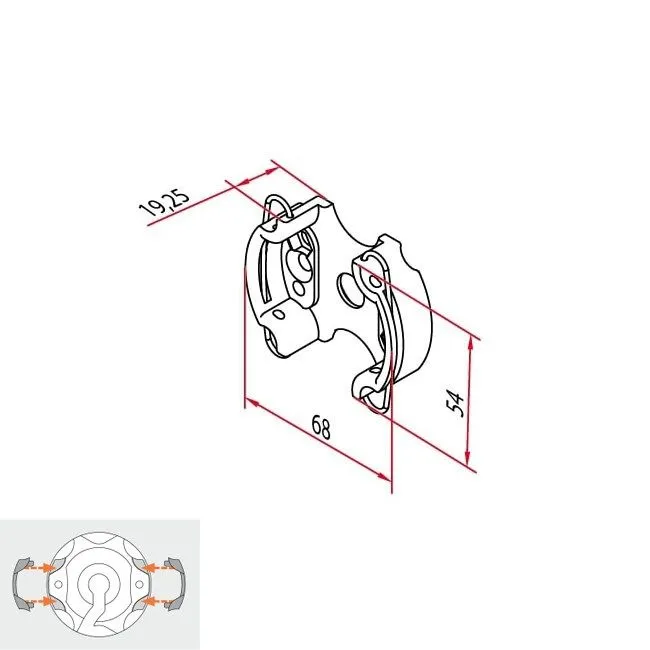

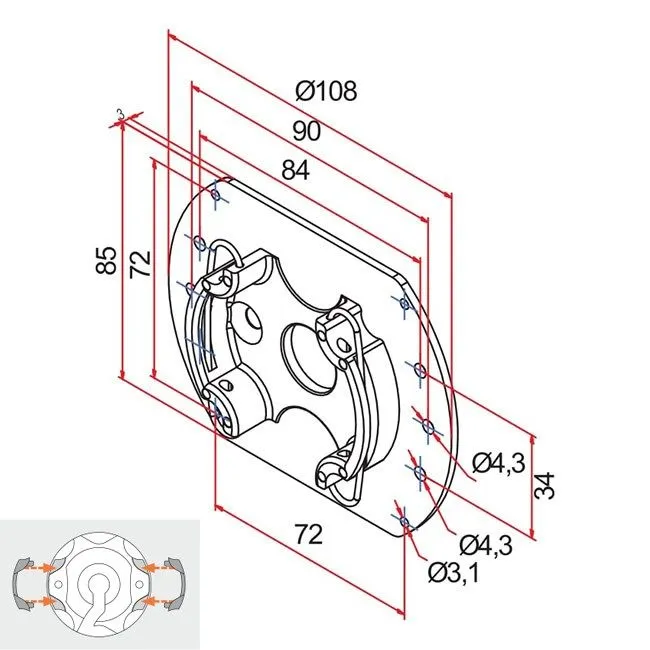

| Schnellanschluss-Motorlager mit C-Federn | Seitenhalterung Inoutic |
 |  |
| Art. Nr.: A4506_0555 | Art. Nr.: A4506_0618 |
| | |
| ► Typ 3 | |

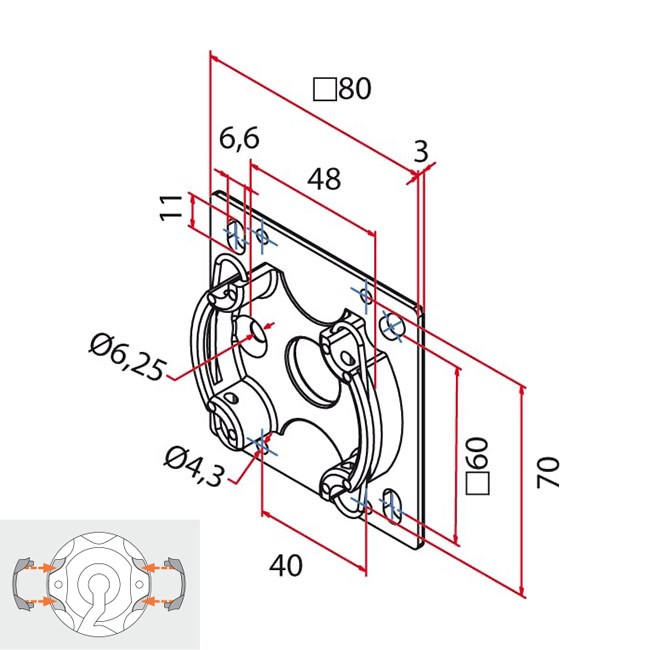

| Motorlager auf Grundplatte 80 x 80 mm | |
 | |
| Art. Nr.: A4506_0615 |
| ► Typ 1 SW 50 | ► Typ 2 SW 60 | ||
 |  | ||
| zusätzlich in den Warenkorb | zusätzlich in den Warenkorb | ||
| Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
| ► Typ 3 SW 70 | |||
 | |||
| zusätzlich in den Warenkorb | |||
| Art. Nr.: A4505-0502 |
| bei Standardauswahl |
|---|
| 1 x Cherubini Modo RX Ø45 (Drehmoment nach Wahl) |
| 1 x Einstellwerkzeug für Endlageneinstellung |
| 1 x Anschlusskabel 2,5 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung / POP Handsender (995.39 KB)
- Bedienungsanleitung / Modo RX Rohrmotor (1.45 MB)
