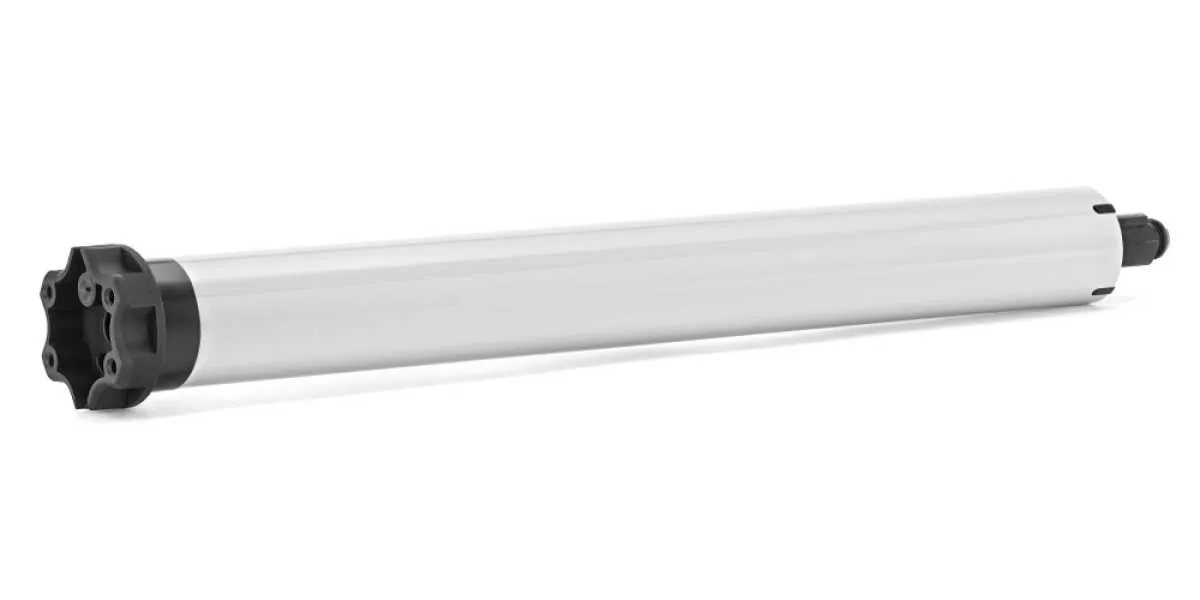

elero RolTop/D+ M SH Rohrantrieb

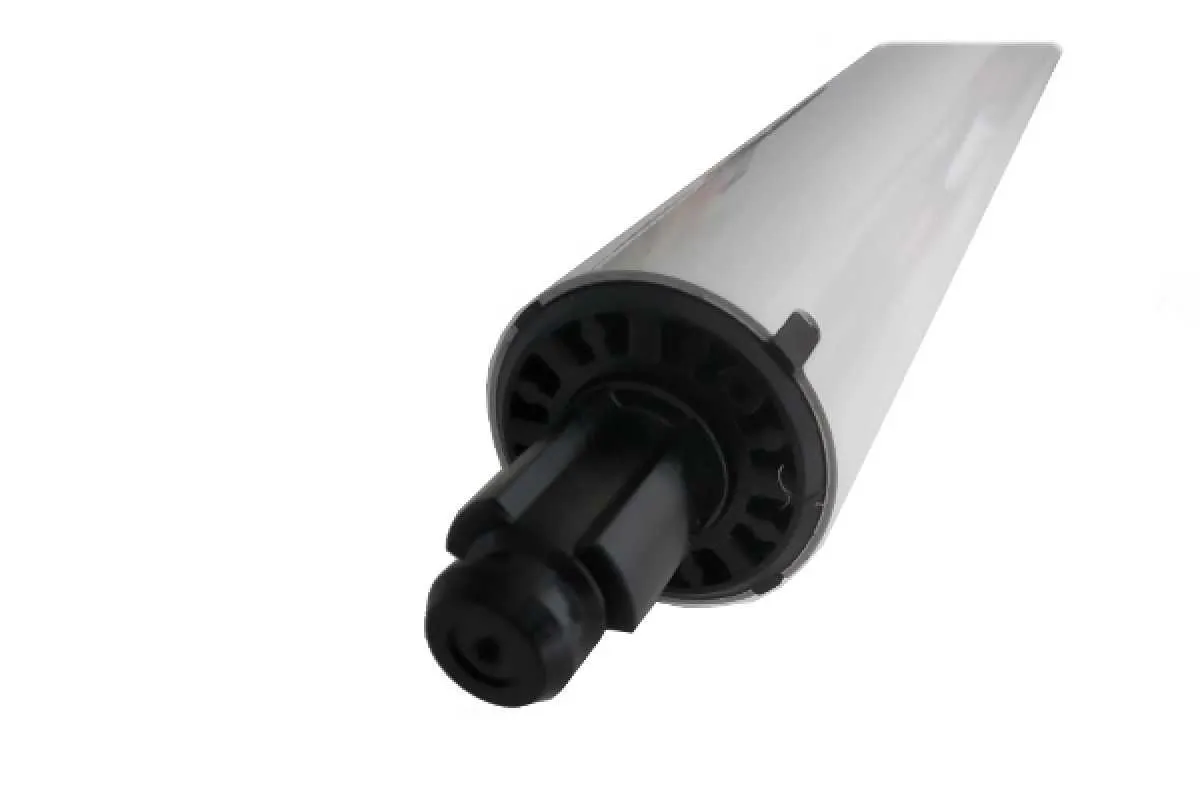

Plug & Play Antrieb | Der RolTop D+ SH benötigt oben und unten feste Anschlagpunkte. So funktioniert ein automatisches Erkennen und Einlernen der Endlagen (selbstlernend). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Zur Inbetriebnahme des RolTop D+ ist kein elero Montagekabel erforderlich. Das elero Montagekabel dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse.
Wichtig:
Diese SH Antriebe haben einen speziellen Stern-Motorkopf und passen in gängige Sternkopf Motorlager (z.B. Somfy).
Produktbesonderheiten
 geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
| Endlagen selbstlernend
obere Endlage / auf Anschlag untere Endlage / auf Anschlag |
| Wichtig Diese Motoren sind nur in Verbindung mit starren Wellenverbindungen einsetzbar und es muss ein oberer und unterer Anschlag muss vorhanden sein. |
Antriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Tel. +49 7021 9539-0
www.elero.de
E-Mail: info.elero@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop/D+ M6 SH | 6 Nm | 0,52 A | 118 Watt |
| RolTop/D+ M10 SH | 10 Nm | 0,60 A | 140 Watt |
| RolTop/D+ M20 SH | 20 Nm | 0,90 A | 200 Watt |
| RolTop/D+ M30 SH | 30 Nm | 0,90 A | 200 Watt |
| | | | |
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop/D+ M6 SH | 14 U/min | 390130001 | 446 / 429,5 mm |
| RolTop/D+ M10 SH | 14 U/min | 390230001 | 466 / 449,0 mm |
| RolTop/D+ M20 SH | 14 U/min | 390330001 | 526 / 509,5 mm |
| RolTop/D+ M30 SH | 14 U/min | 390430001 | 516 / 499,5 mm |
| | | | |
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |
| Mit Sicherungsklammer (kl. Öse) Teilkreis 48 mm | mit Sichherungsklammer (gr. Öse) |
 |  |
| Art. Nr.: 230031701 | Art. Nr.: 230031801/131234501 |
| ► SW 50 | ► SW 60 | ► SW 70 | ||
 |  |  | ||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolTop/D+ M SH (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.46 MB)
