elero RolTop/D+ M Rohrantrieb

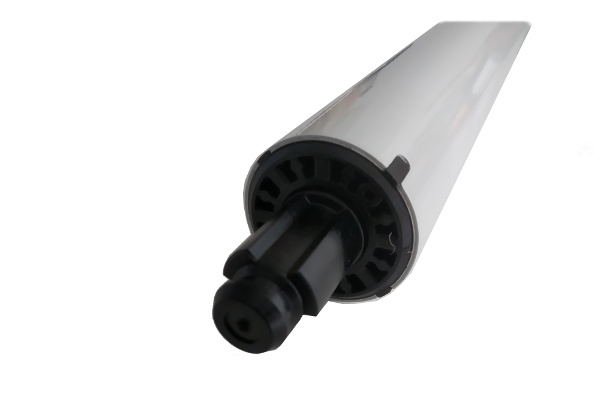

Plug & Play Antrieb | Der RolTop D+ benötigt oben und unten feste Anschlagpunkte. So funktioniert ein automatisches Erkennen und Einlernen der Endlagen (selbstlernend). Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Zur Inbetriebnahme des RolTop D+ ist kein elero Montagekabel erforderlich. Das elero Montagekabel dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse.
Produktbesonderheiten
 geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
| Endlagen selbstlernend
obere Endlage / auf Anschlag untere Endlage / auf Anschlag |
| Wichtig Diese Motoren sind nur in Verbindung mit starren Wellenverbindungen einsetzbar und es muss ein oberer und unterer Anschlag muss vorhanden sein. |
Antriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Tel. +49 7021 9539-0
www.elero.de
E-Mail: info.elero@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
RolTop/D+ M6 | Art. Nr.: 340130001 | 6 Nm | 14 U/Min Geschwindigkeit | 446 mm Abmessungen (C) 429 mm Abmessungen (D) | 0,52 A Stromaufnahme | 118 Watt Leistungsaufnahme | ||
RolTop/D+ M10 | Art. Nr.: 340230001 | 10 Nm Drehmoment | 14 U/Min Geschwindigkeit | 466 mm Abmessungen (C) 449 mm Abmessungen (D) | 0,60 A Stromaufnahme | 140 Watt Leistungsaufnahme | ||
RolTop/D+ M20 | Art. Nr.: 340330001 | 20 Nm Drehmoment | 14 U/Min Geschwindigkeit | 526 mm Abmessungen (C) 509 mm Abmessungen (D) | 0,90 A Stromaufnahme | 200 Watt Leistungsaufnahme | ||
RolTop/D+ M30 | Art. Nr.: 340430001 | 30 Nm Drehmoment | 14 U/Min Geschwindigkeit | 516 mm Abmessungen (C) 499 mm Abmessungen (D) | 0,90 A Stromaufnahme | 200 Watt Leistungsaufnahme | ||
| Enschalterbereich | 45 mm Rohrdurchmesser | 230/50 V Hz Stromversorgung | IP44 Schutzart | steckbar Kabellänge |

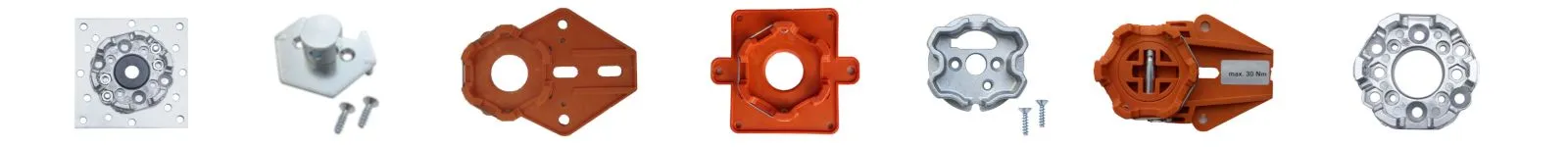

| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 | universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 | SKS max. 50 Nm Art. Nr.: 230040101 |
 |  |  |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 | Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 | Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |  |  |
Weitere Motorlager passend zu diesem Motor finden Sie ► HIER
| ► SW 50 | ► SW 60 | ► SW 70 | ||
 |  |  | ||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolTop/D+ M (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.46 MB)
