elero RolTop M RH Rohrantrieb
Der RolTop M RH ist verfügbar mit Drehmomenten von bis zu 30 Nm, in Abstufungen von 10 Nm, 20 Nm und 30 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden. Für einen schonenden Betrieb sorgen Behangschutz und intelligente Kraftmessung. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse. Wenn eine Endlage auf Anschlag eingelernt wurde, kann zusätzlich eine Entlastung für den Behang freigeschaltet werden.Diese Motoren sind geeignet für bestimmte Rollläden der Firma Roma. Bei diesen Rollläden wird der Motorkopf vom Rollladenpanzer überwickelt.
Produktbesonderheiten
 Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier. |
| geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
| Endlageneinstellung
Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
Schrauben für die direkte Befestigung am RH-Kopf
RolTop M10 RH | 10 Nm | 14 U/Min Geschwindigkeit | 466 mm Abmessungen (C) | 0,60 A Stromaufnahme | 140 Watt Leistungsaufnahme | ||
RolTop M20 RH | 20 Nm Drehmoment | 14 U/Min Geschwindigkeit | 526 mm Abmessungen (C) | 0,90 A Stromaufnahme | 200 Watt Leistungsaufnahme | ||
RolTop M30 RH | 30 Nm Drehmoment | 14 U/Min Geschwindigkeit | 516 mm Abmessungen (C) | 0,90 A Stromaufnahme | 200 Watt Leistungsaufnahme | ||
| Enschalterbereich | 45 mm Rohrdurchmesser | 230/50 V Hz Stromversorgung | IP44 Schutzart | steckbar Kabellänge |
| ► Typ 1 | ► Typ 2 |
| Wandanker rastbar / inkl. Bolzen | Wandanker/ inkl. Bolzen |
 |  |
| Art. Nr.: 239860001 | Art. Nr.: 233747901 | Art. Nr.: 133000801 | Art. Nr.: 233747901 |
| ► Typ 3 | ► Typ 4 |

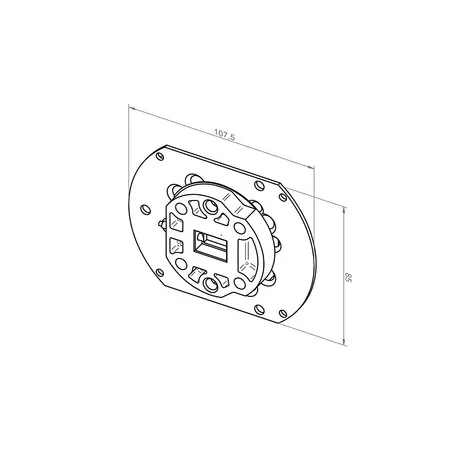

| Montageplatte mit Lager/ inkl. Bolzen | Grundplatte mit Lager/ inkl. Bolzen |
 |  |
| Art. Nr.: 232760001 | Art. Nr.: 233747901 | Art. Nr.: 238320001 | Art. Nr.: 233747901 |
| ► SW 50 | ► SW 60 | ► SW 70 | ||
 |  |  | ||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolTop M RH Rund-Kopf (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
elero GmbH
Antriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Antriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Tel. +49 7021 9539-0
www.elero.de
E-Mail: info.elero@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
