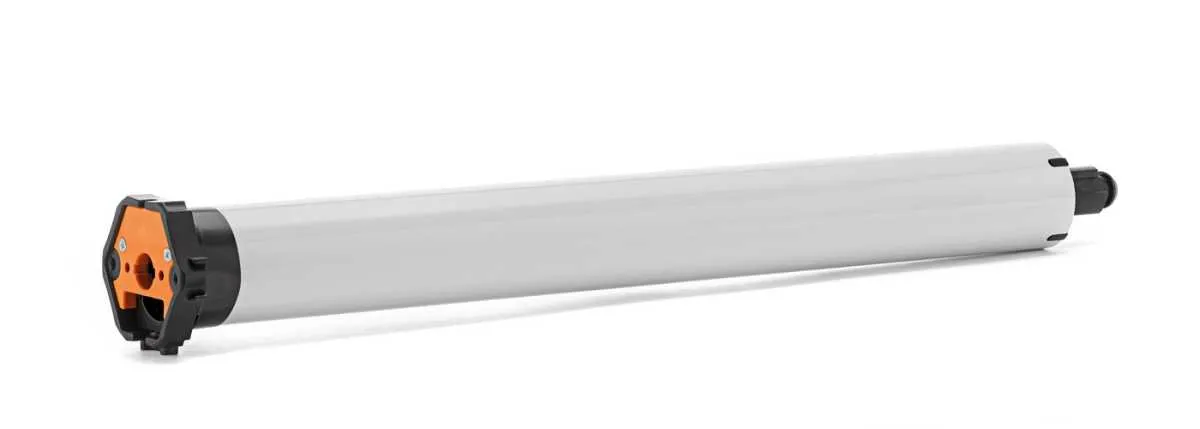

elero RolTop s_onro M Rohrantrieb

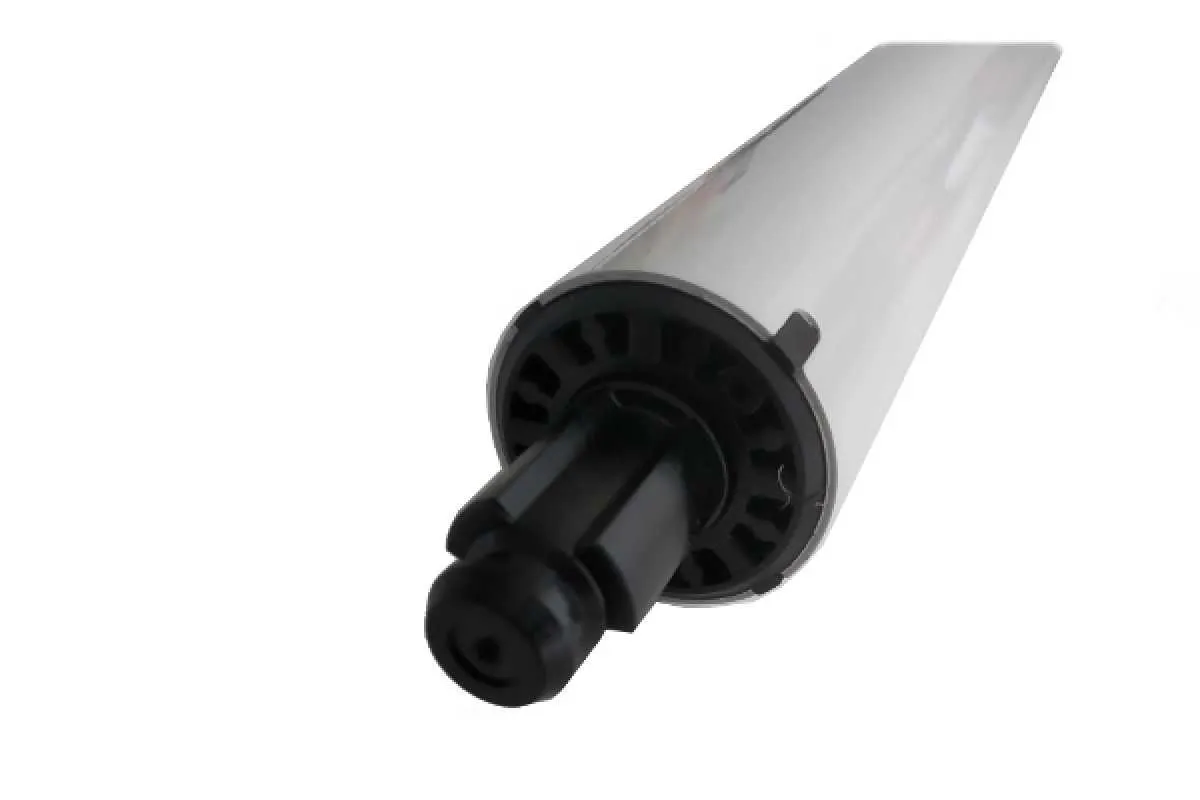

Die Baugröße M des RolTop s_onro ist verfügbar mit Drehmomenten von bis zu 30 Nm, in Abstufungen von 10 Nm, 20 Nm und 30 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm.Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden. Für einen schonenden Betrieb sorgen Behangschutz und intelligente Kraftmessung. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse. Diese Antriebe sind unter anderem für Sonro Rollladensysteme geeignet.
Produktbesonderheiten
 Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier. |
| geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Sanfte Abschaltung in Abwärtsrichtung (speziell für Sonro Rollläden) |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
| Endlageneinstellung
Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop s_onro M10 | 10 Nm | 0,60 A | 140 Watt |
| RolTop s_onro M20 | 20 Nm | 0,90 A | 200 Watt |
| RolTop s_onro M30 | 30 Nm | 0,90 A | 200 Watt |
| | | | |
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop s_onro M10 | 14 U/min | 342215601 | 466 / 449,0 mm |
| RolTop s_onro M20 | 14 U/min | 342315601 | 526 / 509,5 mm |
| RolTop s_onro M30 | 14 U/min | 342415601 | 516 / 499,5 mm |
| | | | |
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 | universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 | SKS max. 50 Nm Art. Nr.: 230040101 |
 |  |  |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 | Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 | Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |  |  |
Weitere Motorlager passend zu diesem Motor finden Sie ► HIER
| ► SW 50 | ► SW 60 | ► SW 70 | ||
 |  |  | ||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolTop s_onro M (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
