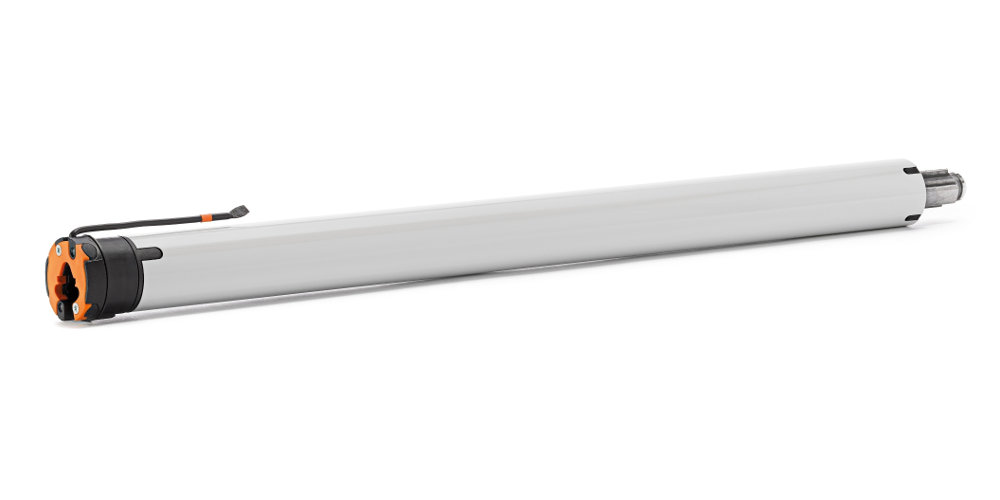

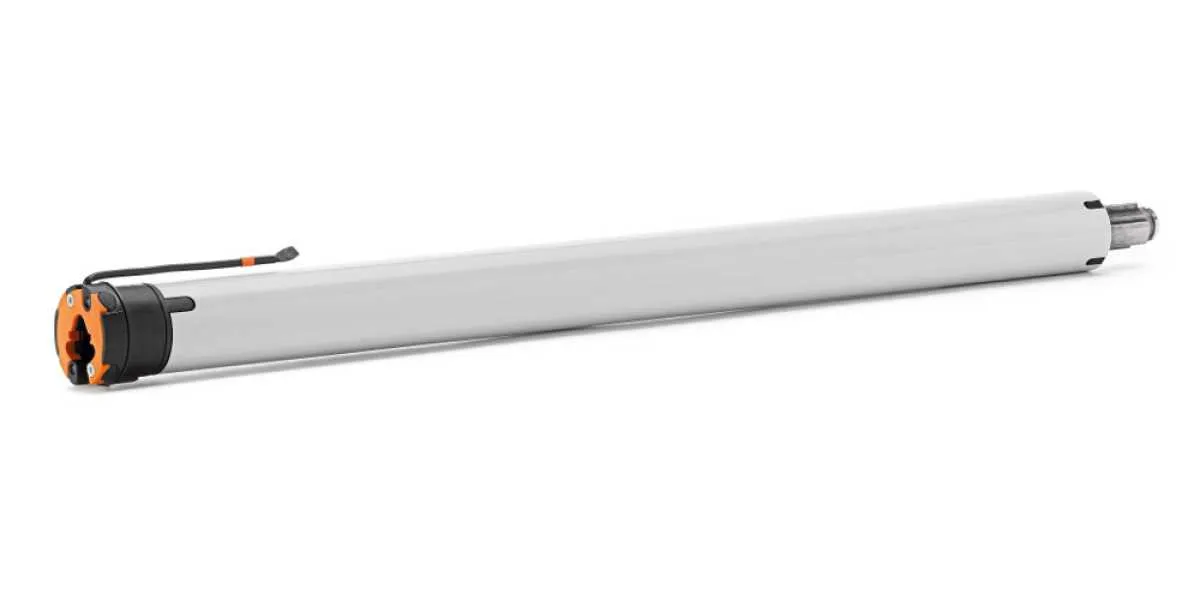

elero RolTop S-868 Funk-Rohrantrieb
Mit der Entwicklung der S-Antriebe für die Baureihen RolTop hat elero das Sortiment für kleine Rollläden deutlich verbessert. Die Antriebe haben einen Durchmesser von 35 mm, sind mit bidirektionalem Funkempfänger (868 MHz) und in Drehzahlen von 11 Upm bis 17 Upm erhältlich. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel (Einstellkabel) oder Funksender. Diese Antriebe der Baugröße S sind verfügbar mit Drehmomenten von 5 bis zu 12 Nm, in Abstufungen von 5 Nm, 8 Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei den S-Antrieben ist eine geräuschlose und verschleißfreie „Softbremse“ bei einem Drehmoment bis einschließlich 8 Nm möglich.
Endlageneinstellung
| Endposition | feste Position | Drehmomend | Selbstlernend |
| | | | |
 oben (Kasten) |  | ¹ |  |
| | | | |
 unten (Fensterbank) | | ² | |
| | | | |
| ¹ = Anschlagstoppfen, Winkelleiste erforderlich | |||
| ² = Starre Wellenverbinder erforderlich | |||
| | |||
|
Endlagen über eingelernten Sender einstellbar. Löschen der frei eingestellten Endlagen ist nur mit Montagekabel oder eingelernten Sender möglich.
| |||
| | |||
|
Die Einstellung der Endlagen oben und unten ist Voraussetzung für die Nutzung der Fahrprofile. Erst die obere Endlage einlernen, dann die untere Endlage. | |||
| | |||
Produktbesonderheiten
 Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion) | |
| Endlagen über Handsender einstellbar | |
| geräuschlose Softbremse (bis 8 Nm) | |
| intelligente Kraftmessung | |
| Behangschutz auf/ab und Freifahrt | |
| Parallelschaltung möglich | |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) | |
| Wichtiger Hinweis Beim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion des Behangschutzes beeinträchtigen oder den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |  |
| Hausautomation
Bequem vom Sofa aus die Rollläden steuern oder das Licht bedienen, ohne mit vielen verschiedenen Fernbedienungen hantieren zu müssen - dies ist möglich mit der Steuerungstechnik von elero. Entweder mit dem Smartphone in Verbindung mit der Hausautomatisierung centeroHome oder einfach über einen Hand- Wandsender in Verbindung mit Funkempfängern für Rohrantriebe, Licht oder auch Jalousiemotore.
| |
optional wählbare Produkte
Einhängeklammern für Aufhängefedern (3 Stück = 1 VE)Art. Nr.: 133018201
Bedienungsanleitung Zugkrafttabelle
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop S5-868 | 5 Nm | 0,55 A | 130 Watt |
| RolTop S8-868 | 8 Nm | 0,73 A | 168 Watt |
| RolTop S10-868 FL | 10 Nm | 0,60 A | 140 Watt |
| RolTop S12-868 FL | 12 Nm | 0,73 A | 168 Watt |
| RolTop S12/11-868 FL | 12 Nm | 0,60 A | 140 Watt |
| | | | |
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop S5-868 | 17 U/min | 302340006 | 534 / 517,5 mm |
| RolTop S8-868 | 17 U/min | 302540006 | 534 / 517,5 mm |
| RolTop S10-868 FL | 17 U/min | 308240006 | 514 / 497,5 mm |
| RolTop S12-868 FL | 17 U/min | 308140006 | 534 / 517,5 mm |
| RolTop S12/11-868 FL | 11 U/min | 308120006 | 514 / 497,5 mm |
| | | | |
| Rohrdurchmesser: | | 35 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |

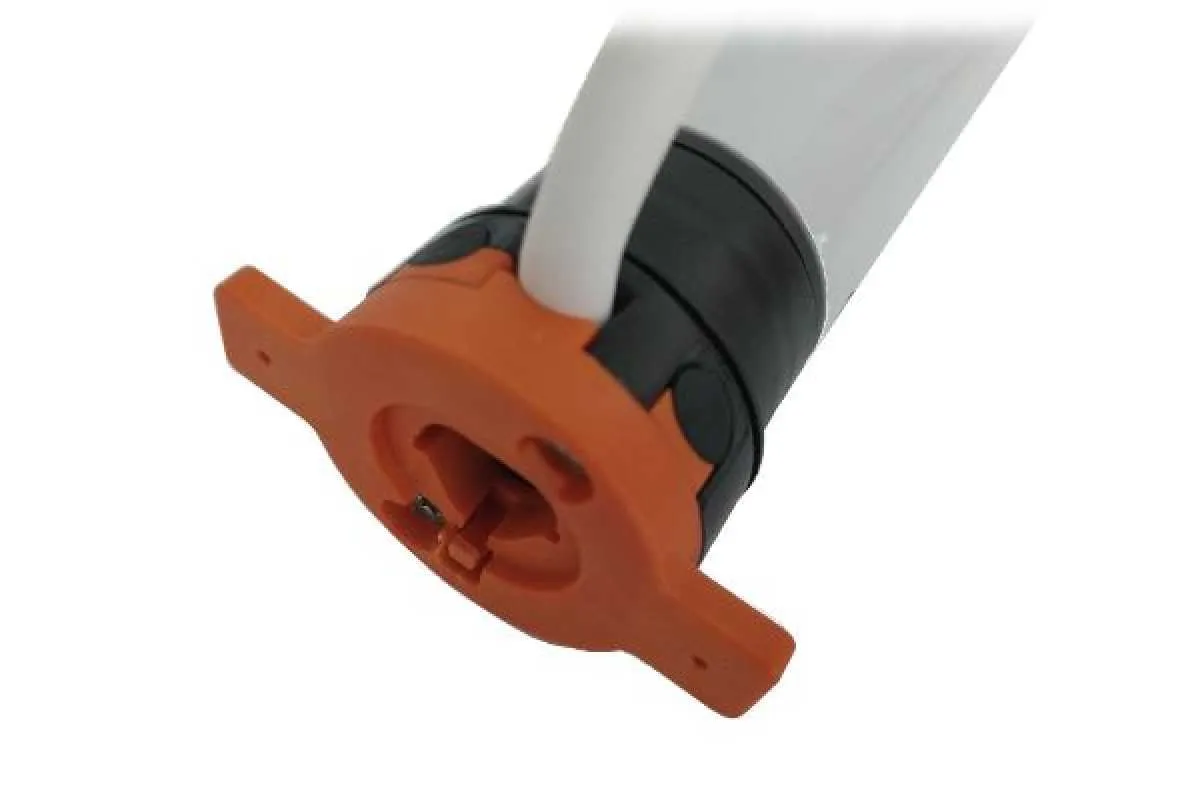

| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte |
 |  |
| Art. Nr.: 231080001 | Art. Nr.: 990007401 | Art. Nr.: 233220001| Art. Nr.: 990007401 |
| ► Typ 3 | ► Typ 4 |

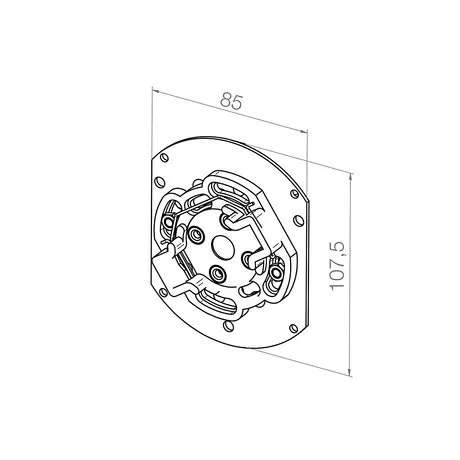

| Motorlager (Thyssen, Schüco, Brügmann) inkl. Zwischenplatte | Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden) |
 |  |
| Art. Nr.: 232770001| Art. Nr.: 990007401 | Art. Nr.: 220400001 |
| ► Typ 1 SW 40 |
| ||
 | |||
| Art. Nr.: 220100001 |
| bei Standardauswahl |
|---|
| 1 x elero RolTop S-868 (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
