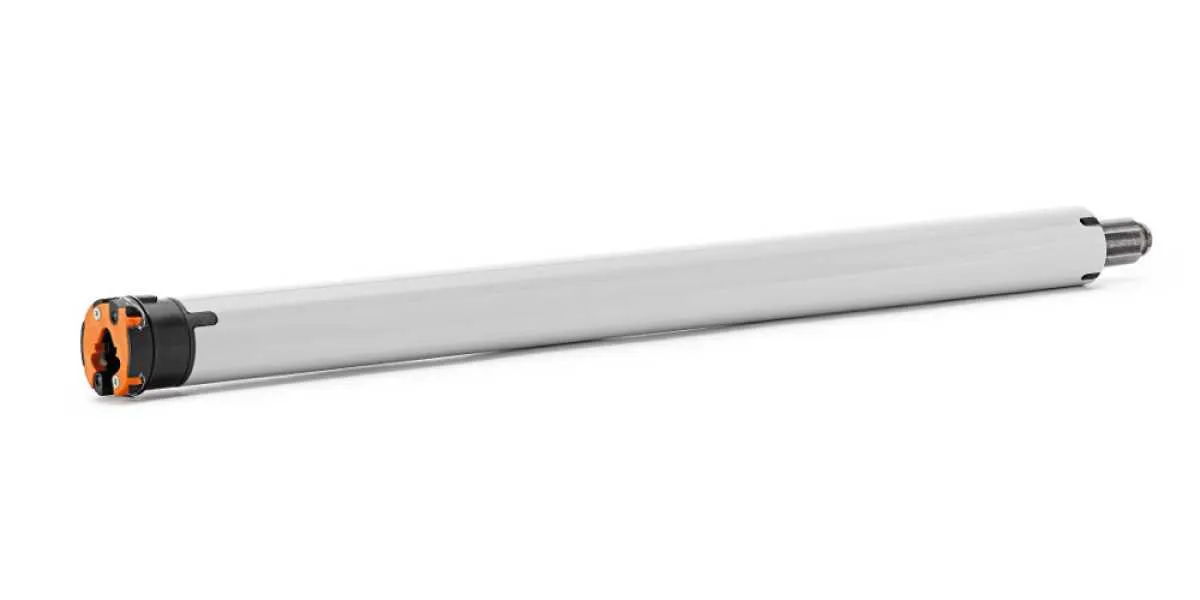

elero VariEco S Rohrantrieb

Name: elero VariEco S Rohrantrieb
Brand: elero
Price: 129.61 EUR
Availability: InStock

Art.Nr.:: 233950201
Lieferzeit:: (Ausland abweichend)
Lagerbestand:: St.
Endabschaltung:: mechanisch einstellbar
Bitte beachten Sie:: Adapterset wird benötigt beim Austausch eines T8 Antriebes.

Drehmoment:

Anschlusskabel:

Motorlager / elero:

Adapterset:

Zubehör / elero:

ab 129,61 EUR

inkl. 19% MwSt. zzgl. Versand

St.:

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Mit der Entwicklung der S-Antriebe für die Baureihe VariEco hat elero das Sortiment für Rollläden deutlich verbessert. Die kabelgebundenen Antriebe haben einen Durchmesser von 35 mm, in Drehmomenten von 3 bis 12 Nm sowie Drehzahlen bis 30 Upm. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebsversion mit mechanischen Endschaltern sind für Rollläden und textilen Sonnenschutz konzipiert.

Produktbesonderheiten

geräuschlose Softbremse (nur VariEco S8)
Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Endlagen mechanisch einstellbar obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar
Wichtiger Hinweis Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z. B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. Bauartbedingt empfehlen wir bei diesen Antrieben nicht das steckbare Kabel zu ersetzen, sondern das montierte mitgelieferte Anschlusskabel zu verwenden. Es kann sich durch das Herausziehen des montierten Anschlusskabels die Verbindung zwischen Stecker und Anschlussleitung lösen und damit die Funktion des Motors beeinträchtigen. Bitte verwenden Sie das bereits am Motor montierte Anschlusskabel, um eine Fehlfunktion zu vermeiden.

optional wählbare Produkte


Einhängeklammern für Aufhängefedern (3 Stück = 1 VE)
Art. Nr.: 133018201

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
VariEco S5 FL	5 Nm	0,55 A	140 Watt
VariEco S8	8 Nm	0,73 A	168 Watt
VariEco S10 FL	10 Nm	0,60 A	140 Watt
VariEco S12 FL	12 Nm	0,73 A	168 Watt
VariEco S12/11 FL	12 Nm	0,60 A	140 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
VariEco S5 FL	17 U/min	308430101	514 / 497,5 mm
VariEco S8	17 U/min	309530101	514 / 497,5 mm
VariEco S10 FL	17 U/min	308730101	514 / 497,5 mm
VariEco S12 FL	17 U/min	308630101	534 / 517,5 mm
VariEco S12/11 FL	11 U/min	308550101	514 / 497,5 mm

Rohrdurchmesser:	\| 35 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter

Motorlager

*► Typ 1*	*► Typ 2*

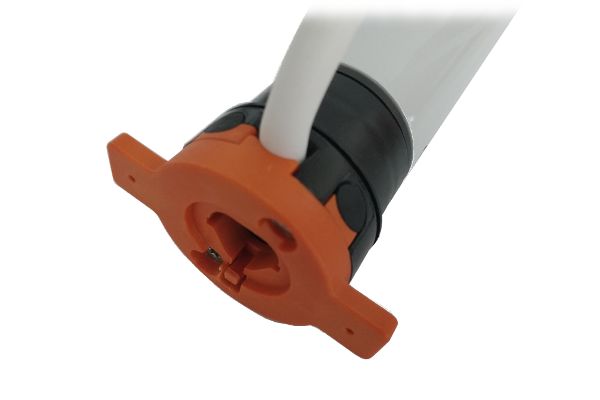

Teilkreis 48 und 60 mm, inkl. Zwischenplatte	Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte

Art. Nr.: 231080001 \| Art. Nr.: 990007401	Art. Nr.: 233220001\| Art. Nr.: 990007401

*► Typ 3*	*► Typ 4*
Motorlager (Thyssen, Schüco, Brügmann) inkl. Zwischenplatte	Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden)

Art. Nr.: 232770001\| Art. Nr.: 990007401	Art. Nr.: 220400001

Adapterset

► Typ 1 SW 40

Art. Nr.: 220100001

Lieferumfang

bei Standardauswahl
1 x elero VariEco S (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Dokumente / Downloads

Betriebs- und Montageanleitung (1.76 MB)

Informationen zum Hersteller / Produktsicherheit

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
