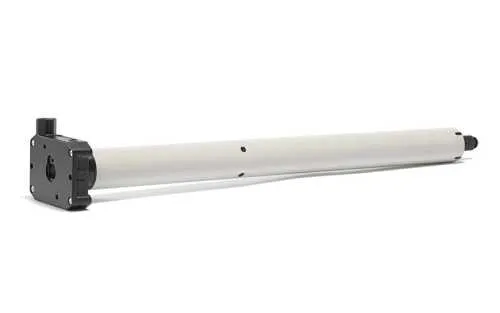

elero RolTop/D+ M NHK Rohrantrieb mit Nothandkurbel
Dieser Plug & Play Antrieb verfügt über alle Vorteile der RolTop/D+ Reihe und besitzt darüber hinaus eine Nothandbedienung. Diese ermöglicht im Notfall, z. B. bei einem Stromausfall, das Öffnen des Rollladens mit einer Handkurbel. Der intelligente Antrieb muss nach dem Kurbelbetrieb nicht neu eingelernt werden; er erkennt die Endlagen automatisch.
Produktmerkmale auf einen Blick
 Mechatronische Endlagenerkennung mit Softabschaltung |
| Zur Inbetriebnahme des RolTop/D+ NHK ist kein Montagekabel notwendig, es dient ggf. lediglich zum Löschen der Endlagen bzw. zum Wiederherstellen des Auslieferungszustandes. |
| Behangschutz auf/ab |
| Endlagen selbstlernend mit Entlastungsfunktion |
| Geräuschlose Softbremse bis 20 Nm |

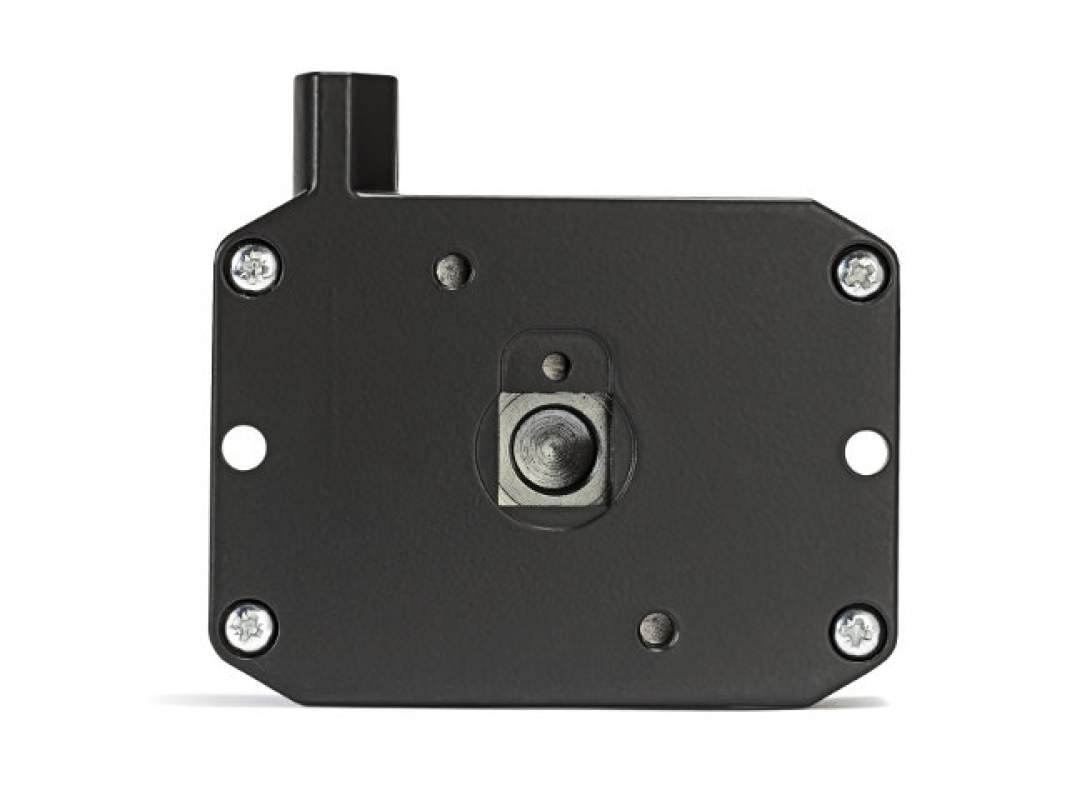

| NHK-Bedienung über 7 mm 6 kant-Aufnahme und über 6 mm 4 kant-Aufnahme |
| M6, M10 und M20: Nothandbedienung mit Übersetzung 18:1 |
| M30: Nothandbedienung mit Übersetzung 30:1 |
| Nur in Verbindung mit starren Wellenverbindern oder Hochschiebesicherungen einsetzbar |
| Vielseitig einsetzbar dank umfangreichem Zubehör |
Einsatzgebiet
Rollladen| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop/D+ M6 NHK | 6 Nm | 0,52 A | 118 Watt |
| RolTop/D+ M10 NHK | 10 Nm | 0,60 A | 140 Watt |
| RolTop/D+ M20 NHK | 20 Nm | 0,90 A | 200 Watt |
| RolTop/D+ M30 NHK | 30 Nm | 0,90 A | 200 Watt |
| | | | |
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop/D+ M6 NHK | 14 U/min | 341030001 | 524 / 507 mm |
| RolTop/D+ M10 NHK | 14 U/min | 341130001 | 544 / 527 mm |
| RolTop/D+ M20 NHK | 14 U/min | 341230001 | 604 / 587 mm |
| RolTop/D+ M30 NHK | 14 U/min | 341330001 | 594 / 577 mm |
| | | | |
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |
| Montageplatte | Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern |
 |  |
| Art. Nr.: 238000001 | Art. Nr.: 236870501 |
| ► Typ 3 | ► Typ 4 |
| Montageplatte für Blendkappe | Grundplatte mit Motorlager (Bitte Montagebeutel mitbestellen, wegen Vierkant) |
 |  |
| Art. Nr.: 234570001 | Art. Nr.: 238330001 |
| ► SW 50 | ► SW 60 | ► SW 70 | ||
 |  |  | ||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
Montagebeutel NHK | 231620801
Markisen-Öse 7 mm 6-kant / verschiedene Längen
180 mm Art. Nr.: 237710002 | 460 mm Art. Nr.: 237710102 | 600 mm Art. Nr.: 237710301
| bei Standardauswahl |
|---|
| 1 x elero RolTop/D+ M NHK (Drehmoment nach Wahl) |
| 1 x Bedienungsanleitung |
| ° Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) ° im Lieferumfang befindet sich keine Kurbel und keine Kurbelöse |
elero GmbH
Antriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Antriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Tel. +49 7021 9539-0
www.elero.de
E-Mail: info.elero@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
