elero RolSolar-868 DC Bundle
elero RolSolar-868 DC Bundle
elero RolSolar-868 DC Bundle

elero RolSolar-868 DC Bundle

7-14 Werktage 7-14 Werktage (Ausland abweichend)
Endabschaltung:
programmierbar
chevron-down
chevron-down
chevron-down
chevron-down
ab 433,45 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

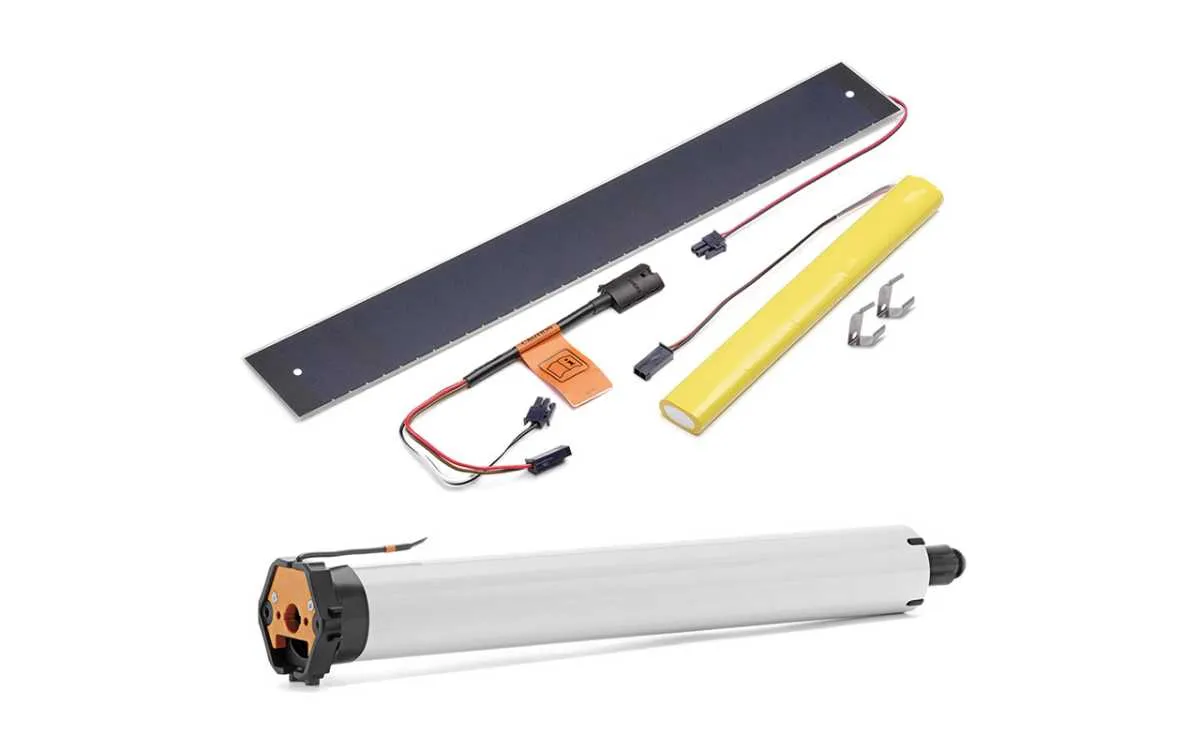

Die Bausteine für eine solare Motorisierungslösung hat elero zu Bundles zusammengefasst.
Dabei wählen Sie zwischen verschiedenen Antriebstypen sowie Solarpanel und Akkus in unterschiedlichen Bauformen. So erhalten Sie eine Lösung, die ganz auf die Gegebenheiten vor Ort zugeschnitten ist. Die Bundle-Übersicht finden Sie im Prospektbeileger.

Das Antriebssystem wird mit Solarenergie betrieben und stellt damit eine besonders nachhaltige Lösung für die Automatisierung von Sicht- und Sonnenschutz dar. RolSolar eignet sich ideal für die Motorisierung von Rollläden und Innenrollos ganz ohne Stromanbindung: Gartenhäuser und Garagen in peripherer Lage profitieren genauso von dem innovativen Antrieb wie Architekten und Installateure, die ihren Kunden eine ökologische, effiziente Automatisierungslösung bieten möchten. Die Steuerung mit Funksendern oder - dank Centero Home - über Smartphone und Tablet macht das innovative System komfortabel und anwenderfreundlich.


Wichtiger Hinweis:

  • Ausschließlich Funksender mit Artikelnummern mit Index 2 sind mit RolSolar kompatibel. z.B. MonoTec-868, QuinTec-868, MonoCom, VarioCom

Produktmerkmale

  • Verfügbar als M10-868 und M20-868
  • Autarkes Antriebssystem
  • Stromversorgung 12 V aus Akkupack
  • Echter bidirektionaler 1 Funk mit 868 MHz (keine Routing Funktion)
  • Geräuschlose Softbremse
  • Behangschutzfunktion
  • Elektronische Endabschaltung
  • Behanglängenausgleich bei Endlagenfahrt auf Drehmoment
  • 2 Zwischenpositionen frei definierbar
  • Zukunftssicher – das Antriebssystem kann bei Bedarf auch nachträglich um ein Ladegerät / weiteren Akku / weiteres Solarpanel erweitert werden

Vorteile bei Installation und Montage

  • Endlagen über Funksender einstellbar
  • Keine Verkabelung an das Stromnetz oder ein Steuergerät notwendig
  • RolSolar, Akkupack und Solarpanel werden einfach per Plug & Play verbunden
  • Befestigung des Solarpanels durch Kleben oder Schrauben
  • Akkupack in zwei Bauformen verfügbar – für jede Einbausituation

Endlageneinstellung

Endposition feste Position Drehmomend Selbstlernend
 oben (Kasten)  ¹  ³
 unten (Fensterbank)  ²  ³
¹ = Anschlagstoppfen, Winkelleiste erforderlich
² = Hochschiebesicherungen oder feste Wellenverbinder erforderlich
³ = Anschlagstoppfen, Winkelleiste erforderlich und Hochschiebesicherungen oder feste Wellenverbinder erforderlich.
Programmierablauf:
  1. Solange die Taste "AUF" drücken bis der Behang am oberen Anschlag stehen bleibt. Danach die "AB" Taste solange drücken bis der Antrieb automatisch stoppt. Obere Endlage ist eingestellt.
  2. Solange die Taste "AB" drücken bis der Behang am unteren Anschlag stehen bleibt. Danach die "AUF" Taste solange drücken bis der Antrieb automatisch stoppt. Untere Endlage ist eingestellt.
  3. Die Endlageneinstellung ist abgeschlossen.
Technische Daten

 RolSolar Flyer



Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
RolSolar M10-868 DC 10 Nm 4,0 A 48 Watt
RolSolar M20-868 DC 20 Nm 6,0 A 72 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (C / D)
RolSolar M10-868 DC 16 U/min   466 / 449 mm
RolSolar M20-868 DC 16 U/min   491 / 474 mm
Rohrdurchmesser: | 45 mm Anschlusskabel: 0,27 m
Stromversorgung: | 12 V (DC)
Schutzart: | IP 44
Betriebstemperatur: | -20 bis +60 °C
Abmessungen Solarpanel und Akku
Solarpanel mit Befestigungslöchern: | 470 x 60 mm Solarpanel mit Klebestreifen: 455 x 60 mm
Akku (lang): | 500 x 16 x 16 mm Akku (kurz): 250 x 29,5 x 15 mm

Motorlager
► Typ 1 ► Typ 2
Teilkreis 48 und 60 mm (Alu) universal (Kunststoff) max. 50 Nm
Art. Nr.: 230030001 Art. Nr.: 230040001



► Typ 3 ► Typ 4
SKS max. 50 Nm mit Grundplatte z.B. für VEKA-Variant-Elemente
Art. Nr.: 230040101 Art. Nr.: 236159901




Adapterset

►    SW 50

►   SW 60

►    SW 70
Art. Nr.: 230120001 Art. Nr.: 233790001 Art. Nr.: 230110001



Zubehör

MonoTec-868
Art. Nr.: 286500002

MonoCom
Art. Nr.: 284050002

VarioCom
Art. Nr.: 284450002
Lieferumfang
bei Standardauswahl
1 x elero RolSolar-868 DC Bundle (Ausführung nach Wahl)
1 x Anschlusskabel 0,27 m Länge (Art. Nr.: 233956301)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Dokumente / Produktsicherheit
Betriebs- und Montageanleitung  (1.08 MB)
