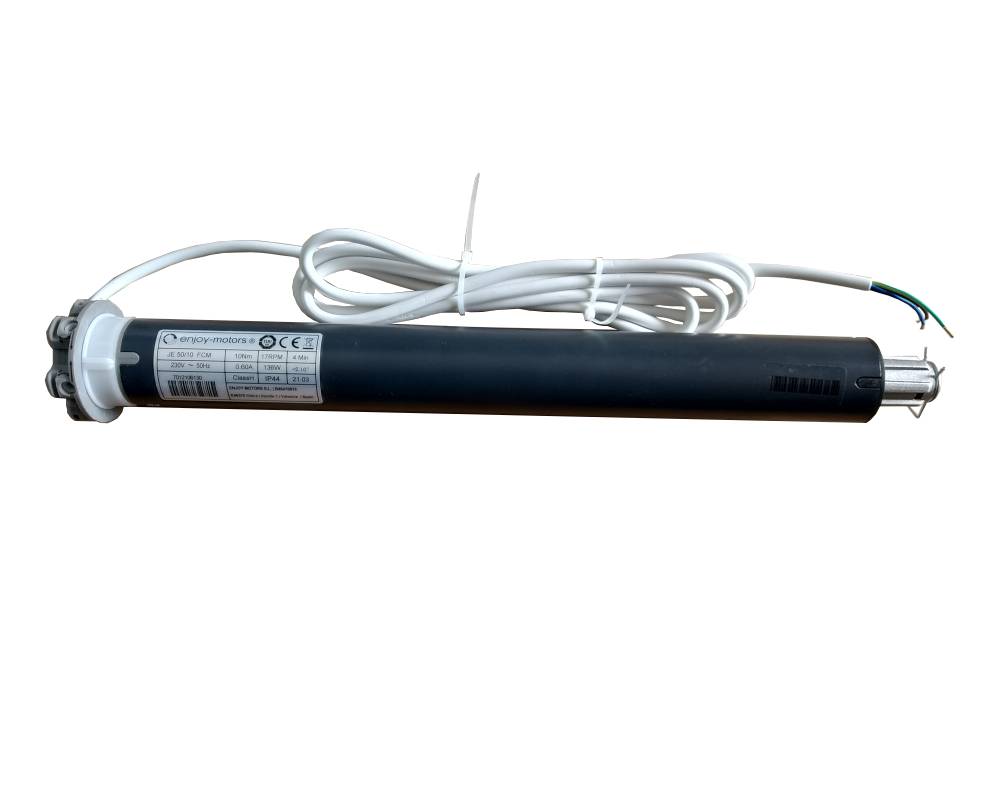

enjoy motors Rohrmotor JE50 FCM
Der Rohrmotor JE50 FCM ist ein universeller Antrieb der in Rollladen- und Beschattungsanlagen eingesetzt werden kann. Die Endlageneinstellung ist einfach und wird mit der im Lieferunfang enthaltenen Einstellhilfe durchgeführt. Der Einsatz dieses Rohrmotors ist ab einer 50 mm Welle vorgesehen.
Endlageneinstellung
| Endposition | feste Position | Drehmomend |
Selbstlernend
|
| | | | |
 oben (Kasten) |  |  | |
| | | | |
 unten (Fensterbank) | | | |
| | | | |
Produktmerkmale JE 50 FCM Antriebe
► Endlagen werden mit Einstellstift (im Lieferumfang enthalten) eingestellt.► Einbau in Aufsatzkästen, Altbaukästen sowie Vorbaukästen
► Einsetzbar ab 50 mm Achtkantwelle

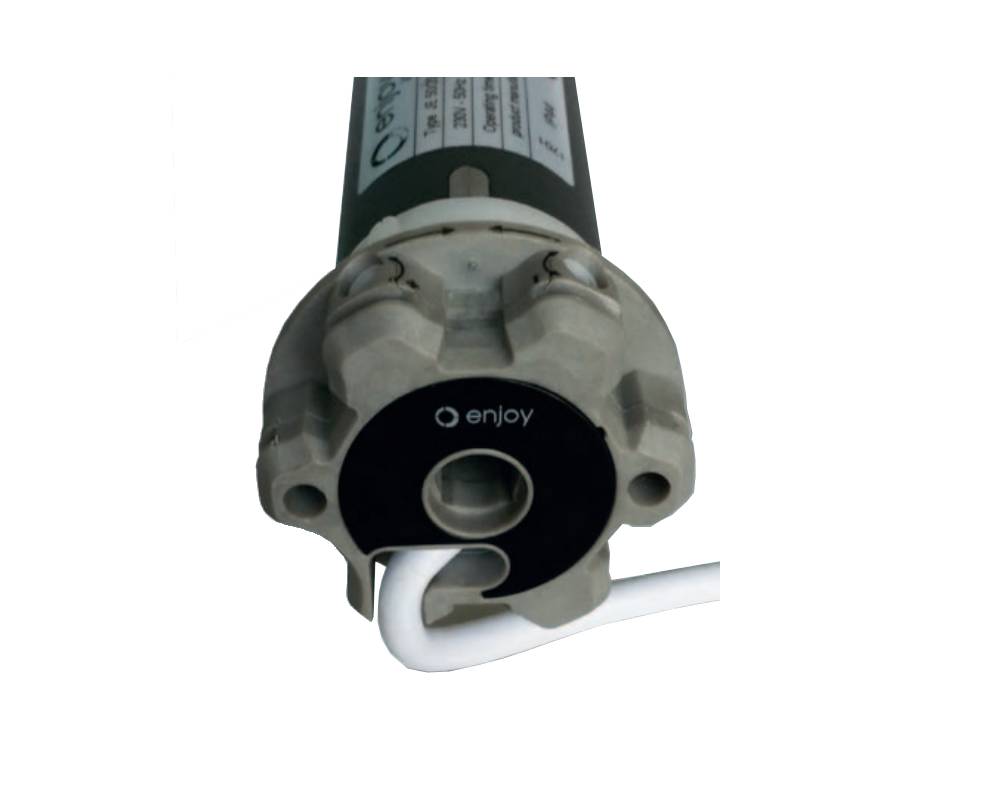

► Kompatibilität und gute Positioniemöglichkeit durch universellen Motorkopf (Sternkopf Somfy)
| Aktuelle Bezeichnung: | JE50/10FCM | JE50/20FCM | JE50/30FCM | JE50/40FCM | JE50/50FCM |
| max. Zugleistung: | 20 kg | 40 kg | 60 kg | 80 kg | 98 kg |
| Zugleistungen für Rollläden mit Miniprofil (Alu 4 kg/qm) | 4,5 qm | 9,5 qm | 14,0 qm | 19,0 qm | 23,5 qm |
| Zugleistungen für Rollläden mit Miniprofil (Kunststoff 3 kg/qm) | 6,0 qm | 12,5 qm | 18,5 qm | 25,5 qm | 31,0 qm |
| Motortyp | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
| JE50/10FCM | 10 Nm | 17 U/Min | 440 mm | 0,59 A | 136 Watt |
| JE50/20FCM | 20 Nm | 17 U/Min | 440 mm | 0,67 A | 155 Watt |
| JE50/30FCM | 30 Nm | 17 U/Min | 464 mm | 0,84 A | 203 Watt |
| JE50/40FCM | 40 Nm | 17 U/Min | 480 mm | 0,95 A | 226 Watt |
| JE50/50FCM | 50 Nm | 17 U/Min | 480 mm | 1,06 A | 244 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 24 Umdrehungen | 45 mm | 230/50 V Hz | IP44 | 2,45 m |
| ► Typ 1 | |
| Markisen- und Universallager ohne Gewinde | |
 |  |
|
Seitlicher Platzbedarf bis Behangbeginn
| | 28 mm |
| Teilkreis 48 mm für M6-Sechskantschraube | | max. 85 Nm/180 kg |
| Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | | max. 120 Nm/250 kg |
| Einsatz bis 70 Nm | | mit dem im Lieferumfang enthaltenen Federring |

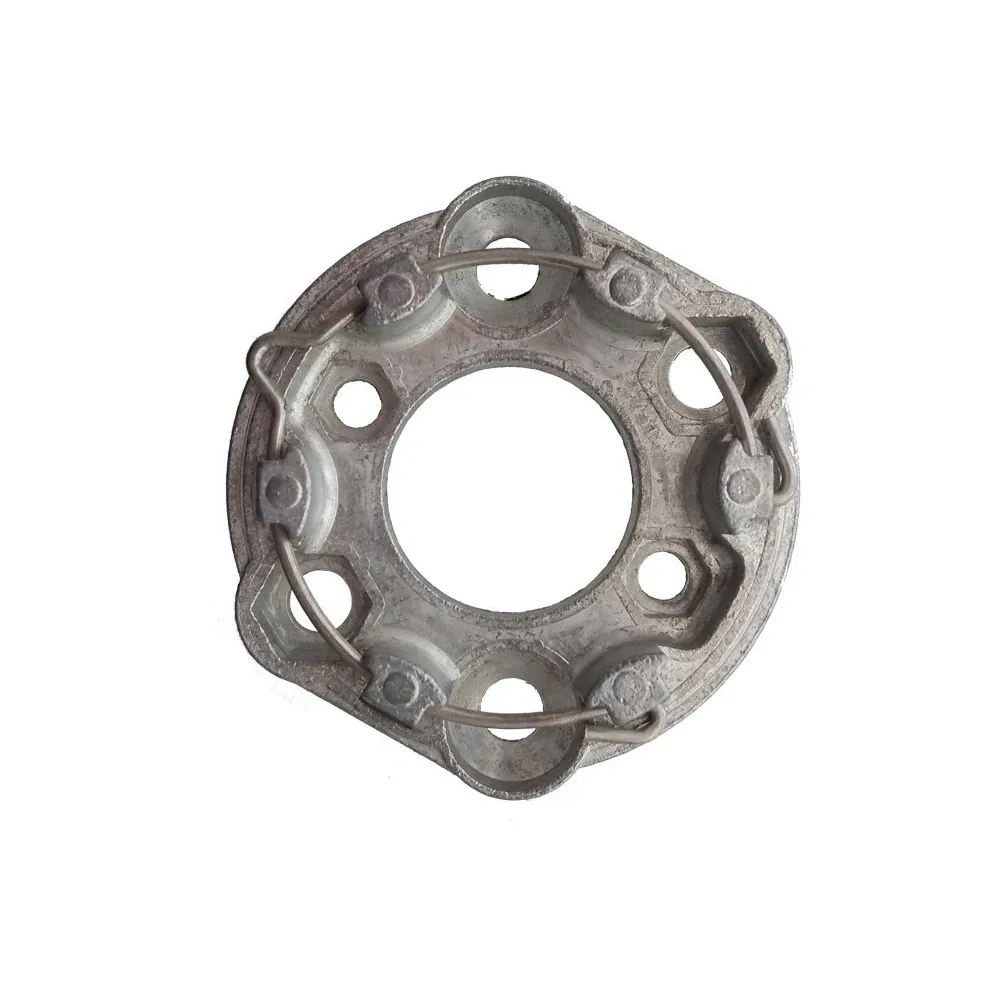

| Art. Nr.: 9910009 (Somfy) | Art. Nr.: ML5103 (enjoy, kleine Öse) |
| ► Typ 1 SW 50 |
| ||
 | |||
| Art. Nr.: MA5150 |
| ► Typ 2 SW 60 |
| |
 | ||
| Art. Nr.: MA5160 | ||

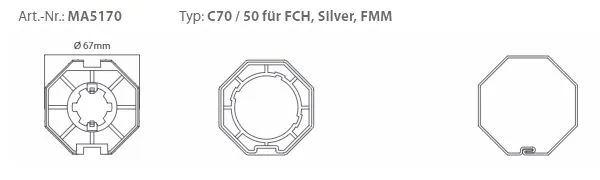

| ► Typ 3 SW 70 |
| |
 | ||
| Art. Nr.: MA5170 | ||
bei Standardauswahl
1 x Rohrmotor JE50 FCM Sternmotorkopf (Drehmoment nach Wahl)
1 x Anschlussleitung 2,45 Meter (fest montiert)
1 x Einstellstift
1 x Bedienungsanleitung
Motorlager und Adapterset sind nicht im Standardlieferumfang
- Montage- Bedienungsanleitung (649.36 KB)
- Zugleistungen für Rollläden (1.7 MB)
