SERIE NHK MOTOREN MIT NOTHANDKURBELGETRIEBE

Rohrmotoren mit Nothandkurbelgetriebe und beiliegendem einsteckbarem Kurbelsechskant, mit dessen Hilfe die Motoren im Falle eines Stromausfalls manuell per Kurbelstange heraufbewegt werden können.

Highlights der Serie NHK im Überblick:

Motoren mit manuellem Nothandkurbelgetriebe
sehr präzise Einstellung der Endpunkte über Gewindespindeln
mit beiliegendem Kurbelsechskant
hohe Leistungsreserven

Hinweise:

► Die Laufzeit der Motoren liegt bei ca. 4 Min. Danach wird die integrierte Thermosicherung aktiv und schaltet den Motor für ca. 30 Min. ab. Nach dieser Abkühlphase arbeitet der Motor wieder. Sollten Sie bei der Endpunkteinstellung den Motor mehrfach laufen lassen, kann es vorkommen, dass sich die Thermosicherung einschaltet und den Motor vorübergehend abstellt.

►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.

Endlageneinstellung

Endposition	feste Position	Drehmoment	Selbstlernend

oben (Kasten)

unten (Fensterbank)

Empfehlenswert ist folgende Montagereihenfolge:

Welle und Motor sachgerecht montieren
Motor elektrisch anschließen
Motor in Laufrichtung nach unten einschalten, bis der Motor am unteren Endpunkt selbstständig stoppt
Jetzt erst den Rollladenpanzer mit der Welle verbinden
Motor herauflaufen lassen. Sobald der Motor seine voreingestellten oberen Endpunkt erreicht (Voreinstellung ca. 3 Umdrehungen), drehen Sie die Inbusschraube, die für den oberen Endpunkt zuständig ist, in Richtung +, bis der Motor den gewünschten oberen Endpunkt erreicht hat
Probelauf durchführen und ggf. Endlagen fein nachjustieren

Technische Daten

Bezeichnung:	Favorit Classic - NHK	Master Classic - NHK
Drehmoment:	20 Nm	50 Nm
Rollladenfläche:	bis max. 5 m²	bis max. 10 m²
Leistungsaufnahme:	170 Watt	270 Watt
Stromaufnahme:	0,64 A	0,89 A
Geschwindigkeit:	15 U/min.	12 U/min.
Anschlusskabel:	3 Meter (fest verbaut)	3 Meter (fest verbaut)
Motorlager:	inkl. (Typ 1)	inkl. (Typ 1)
Adapterset:	inkl. (Typ 2 / SW 60)	inkl. (Typ 2 / SW 60)
Schutzklasse:	IP 44	IP 44
Motorlänge:	550 mm	590 mm

Lieferumfang

Standard-Lieferumfang

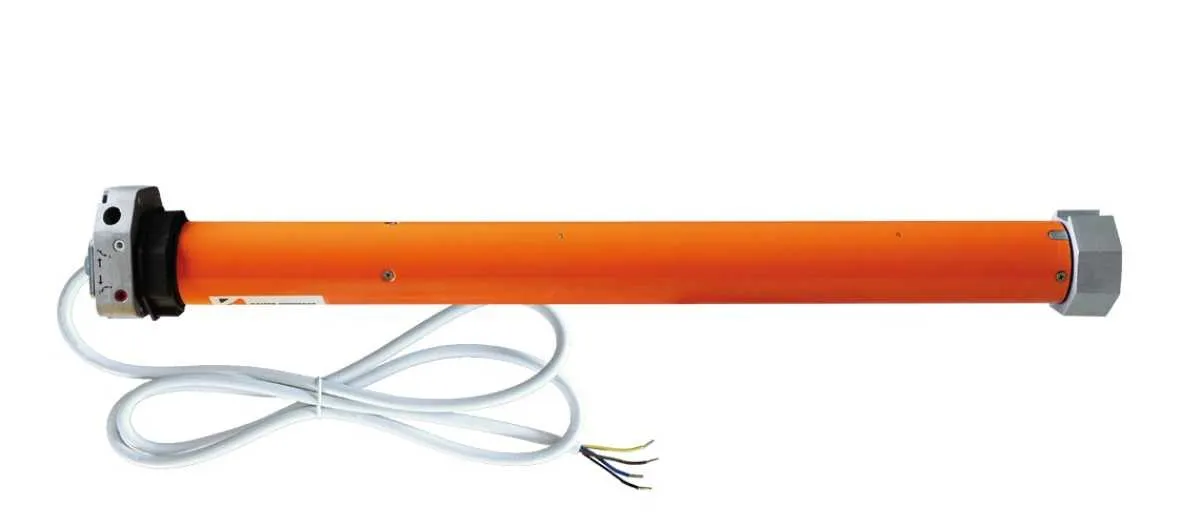

1 x Classic - NHK Rohrmotor (Drehmoment nach Wahl)
1 x Anschlussleitung 3 Meter (fest montiert)
1 x Einstell-Inbus (biegsam)
1 x Öse mit Sechskantstab

Optional wählbare Produkte

Adapterset | bestehend aus Adapterring und Mitnehmer
Motorlager | zur Befestigung des Antriebs im Rollladenkasten

Diese befinden sich nicht im Standard-Lieferumfang.

Motorlager

Daten und Ansicht der verfügbaren Motorlager

Auszuwählen sind die Motorlager im oberen Bereich über der Preisangabe

*► Motorlager (Typ 1)*
Standard-Lieferumfang

Adapterset

Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)

Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe

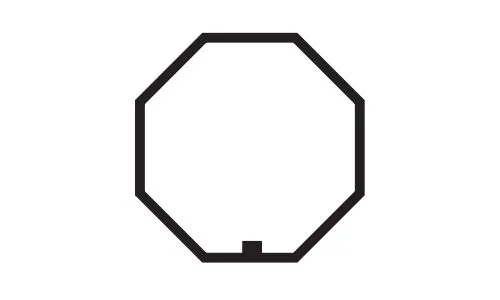

► 8-kant Welle \| SW 50 (Typ 1)

Art. Nr.: 211260

► 8-kant Welle \| SW 60 (Typ 2)

Art. Nr.: 211110

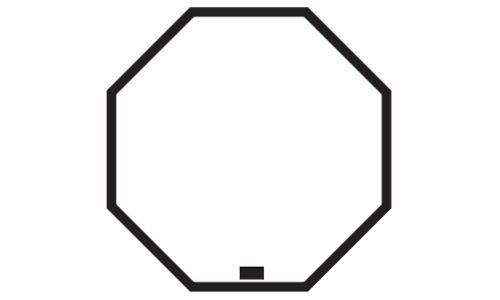

► 8-kant Welle \| SW 70 (Typ 3)

Art. Nr.: 211210
