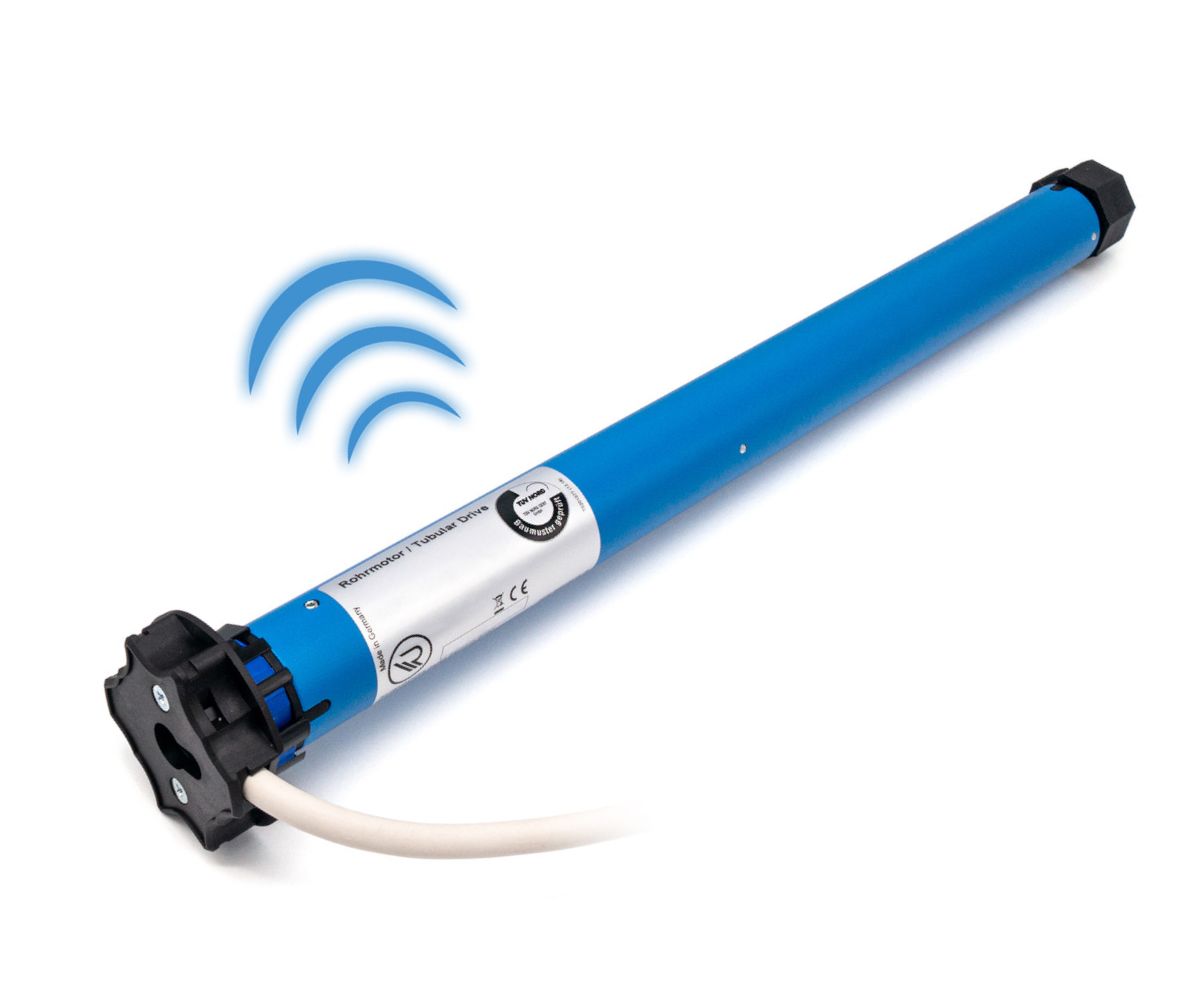

Der Rohrmotor S-line Funk Small (SLDS 06/28PZ, SLDS 10/16PZ) ist ein
selbstlernender Funk-Rohrmotor mit
Sanftanschlag. Zur einfachen und schnellen Integration in das Rademacher-Funksystem verfügt er über eine integrierte Schnittstelle. Durch
Plug-and-play kann er besonders zeit- und kostensparend installiert werden, denn der Rohrmotor erfordert kein Einlernen der Endpunkte und keine Lernfahrt. Erforderlich für das Selbstlernen sind lediglich starre Wellenverbinder oder Befestigungsfedern sowie Stopper oder eine Stopperleiste. Ob starre Wellenverbinder oder Befestigungsfedern verwendet wurden, erkennt der Motor automatisch. Der Motor hat eine exakte Positionserfassung und
Drehmomentüberwachung und schützt den Rollladen durch seine integrierte
Blockiererkennung sowie seine besonders
sensible Hinderniserkennung. Sobald der Rollladen blockiert wurde oder auf ein Hindernis gelaufen ist, reversiert der Motor. Die
Bedienung erfolgt durch Funk-Sender und i. V. mit z. B. dem HomePilot® erlangt er umfangreiche Automatikfunktionen wie z. B. dem Astro-/Tages-/Wochenprogramm, der Zufallsfunktion und der Lüftungs-/Sonnenposition. Der Motor ist zudem parallel schaltbar und verfügt über einen
rastbaren Universal-Motorkopf, welcher eine Montage ohne Werkzeug ermöglicht sowie eine hohe Kompatibilität zu anderen Systemen gewährleistet. Der RolloTube S-line wird mit einem PVC-Anschlusskabel mit einer Länge von 2,5 m ausgeliefert.
Voradaptiert ist er für eine Achtkantstahlwelle mit der Schlüsselweite 40. Mit dem erhältlichen Zubehör kann er ebenso für Achtkantstahlwellen mit den Schlüsselweiten 50 und 60, Rundwellen mit einem Durchmesser von 40 und 50 mm und Siralwellen mit einem Durchmesser von 50 mm adaptiert werden. Der Antrieb ist mit Drehmomenten von
6 Nm (Drehzahl 28 U/min) und
10 Nm (Drehzahl 16 U/min) lieferbar.
Endlageneinstellung
| Produktmerkmale SLDS Antriebe / Nachfolger des ILFS, RTFS |
Einfachste Inbetriebnahme: - Unter Verwendung von starren Wellenverbindern und Stopper/Stopperleiste müssen keine Endpunkte eingelernt werden
- Plug & Play auch bei Verwendung von Befestigungsfedern und Stoppern/Stopperleiste
- Automatische Erkennung, ob starre Wellenverbinder oder Befestigungsfedern montiert sind
|
Alternativ sind Endpunkte manuell einstellbar: - Einstellung über Setztaste und Zuleitung möglich
|
| Automatischer Behanglängenausgleich (bei selbstgelernten Endpunkten) |
| Sanftanschlag schont das gesamte System |
| Sensible und schonende Hinderniserkennung + Reversierung nach Hinderniserkennung |
| Exakte Positionserfassung und Drehmomentüberwachung |
| Blockiererkennung in beide Laufrichtungen + Reversierung nach Blockierung |
| Fliegengitterschutz |
| Direkte Ansteuerung per HomePilot®, DuoFern Standard Handsender, DuoFern Mehrfachwandtaster usw. |
| Anschluss eines Funkaktors zur Integration in andere Smart-Home-Systeme zur lokalen Bedienung möglich |
| Steckbares Kabel (2,5 m Anschlusskabel aus PVC beiligend) |
| Parallel schaltbar |

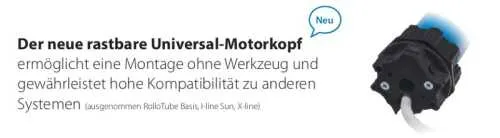

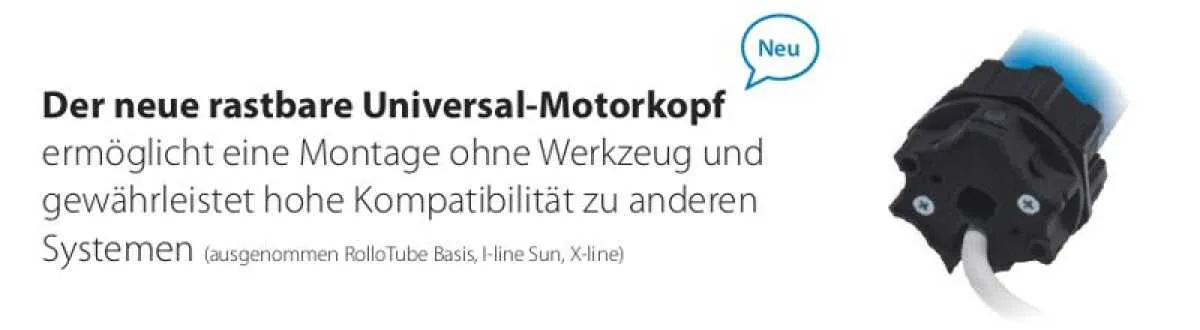

| Rastbarer Universal-Motorkopf ermöglicht Montage ohne Werkzeug und gewährleistet hohe Kompatibilität zu anderen Systemen |
| Beim RolloTube S-line ist das neue Universal-Einstellkabel (Art. Nr.: 96000086) für die manuelle Einstellung zu verwenden |
| Wichtiger Hinweis: Bei diesen Motoren mit Hinderniserkennung ist es wichtig, dass ihre Rollladenwelle mit 40mm Schlüsselweite eine außenliegende Falz besitzt. Stahlwellen mit innenliegender Falz können den Motor beschädigen und die Funktion der Hinderniserkennung durch schleifen des Motors an der Falz beeinträchtigen. |  |
