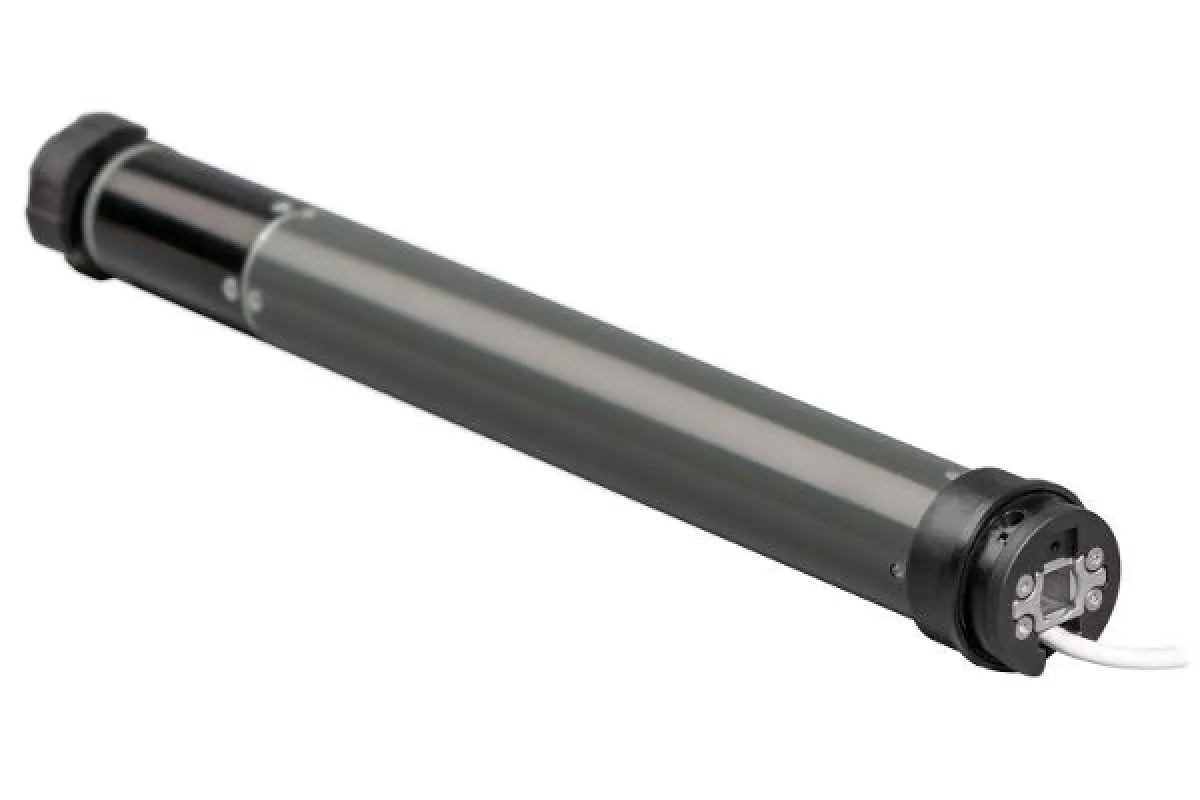

Selve SE Plus / Baureihe 3
Selve SE-Plus Antriebe mit elektronischer Endabschaltung sind durch ihre Vielseitigkeit in Rollläden oder Sonnenschutzanlagen einsetzbar. Diese Motoren können auf feste Endpunke oder auf Drehmomentabschaltung gefahren werden. Wenn ein oberer Anschlag am Rollladen vorhanden ist kann durch einfaches anfahren des unteren Endpunktes gefolgt durch ein Auffahren des Rollladens die Einstellung mit einen einfachen Rollladenschalter vorgenommen werden. Ist kein oberer Anschlag vorhanden kann nur mit dem Einstellschalter der obere feste Endpunkt eingestellt werden. Der SE-Plus Antrieb lässt sich leicht einbauen, bequem justieren sowie ohne Zusatzelemente parallel schalten. Wenn die Antriebe an herkömmliche Wellen angepasst werden müssen, ist das kein Problem – dank des innovativen Adaptersystems. Weitere Details finden sie in der Bedienungsanleitung.
| Produktmerkmale SE Plus Antriebe |
|---|
Leichte Einstellbarkeit des Antriebs über die vieradrige Anschlussleitung ohne den Rollladenkasten öffnen zu müssen |
| Überlastschutz |
| Parallelschaltung mehrerer SELVE-Elektronik-Antriebe ohne zusätzliche Schaltelemente möglich |
| Leichtes Anpassen an alle herkömmlichen Rollladenwellen durch ein perfektes Adaptersystem |
| Automatische Drehrichtungszuordnung |
| Sanftes Anlaufen unter den Rollladenkasten mit automatischer Endlastung (wenn oberer Anschlag vorhanden) |
| Automatischer Längenausgleich (Kein Nachstellen des Rollladens nach Dehnung notwendig) |
| Motoranschlussleitung: |
| 3 Meter fest am Motor montiert |
| Endlageneinstellung: |
| Einstellung Endpunkte „Punkt zu Anschlag“ oder „Punkt zu Punkt“ Kein oberer Anschlag nötig bei positionsgenauer Abschaltung |
Werdohler Landstraße 286
58513 Lüdenscheid
Deutschland
Tel. +49 (0) 2351 925-0
www.selve.de
E-Mail: info@selve.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Elektrische Daten | ||||
|---|---|---|---|---|
| Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme |
| Selve SE Plus 3/50 | 50 Nm | 386013 | 1,40 A | 315 Watt |
| Selve SE Plus 3/60 | 60 Nm | 386123 | 1,10 A | 245 Watt |
| Selve SE Plus 3/70 | 70 Nm | 386033 | 1,90 A | 435 Watt |
| Selve SE Plus 3/80 | 80 Nm | 386143 | 1,40 A | 315 Watt |
| Selve SE Plus 3/120 | 120 Nm | 386153 | 1,90 A | 435 Watt |
| | | | | |
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht bei 1,5 m Rollladenhöhe | Abmessungen | |
| 50 Nm | 17 U/min | 99 kg | 580 mm | |
| 60 Nm | 12 U/min | 116 kg | 560 mm | |
| 70 Nm | 17 U/min | 135 kg | 610 mm | |
| 80 Nm | 12 U/min | 154 kg | 580 mm | |
| 120 Nm | 11 U/min | 232 kg | 610 mm | |
| | | | | |
| Rohrdurchmesser | 58 mm | |||
| Stromversorgung | 230/50 V Hz | |||
| Schutzart | IP 44 | |||
| ► Typ 1 | ► Typ 2 |
| Motorlager klein | Motorlager groß |
 |  |
| Innenvierkant 16 mm | Innenvierkant 16 mm |
| Art. Nr.: 280116 | Art. Nr.: 280117 |
| ► Typ 3 |
| Motorlager gekröpft |
 |
| Innenvierkant 16 mm |
| Art. Nr.: 281902 |
| ► Typ 1 | ► Typ 2 |
| Mitnehmer = 67 mm | Mitnehmer = 62 mm |
 |  |
| Art. Nr.: 288100/288305 | Art. Nr.: 288102/288103 |
| ► Typ 3 | ► Typ 4 |
| Mitnehmer = 96,4 mm | Mitnehmer = 111 mm |
 |  |
| Art. Nr.: 288132/288133 | Art. Nr.: 288202/288203 |
| ► Typ 5 | ► Typ 6 |
| Mitnehmer = 97,6 mm | Mitnehmer = 97,6 mm |
 |  |
| Art. Nr.: 288134/288135 | Art. Nr.: 288134/288141 |
| ► Typ 7 | ► Typ 8 |
| Mitnehmer = 99,7 mm | Mitnehmer = 85 mm |
 |  |
| Art. Nr.: 288138/288139 | Art. Nr.: 288344/288345 |
| bei Standardauswahl |
|---|
| 1 x Selve SE Plus (Drehmoment nach Wahl) |
| 1 x Steckzapfen, Vierkant, 16 mm |
| 1 x Anschlusskabel 3 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
