Beschreibung

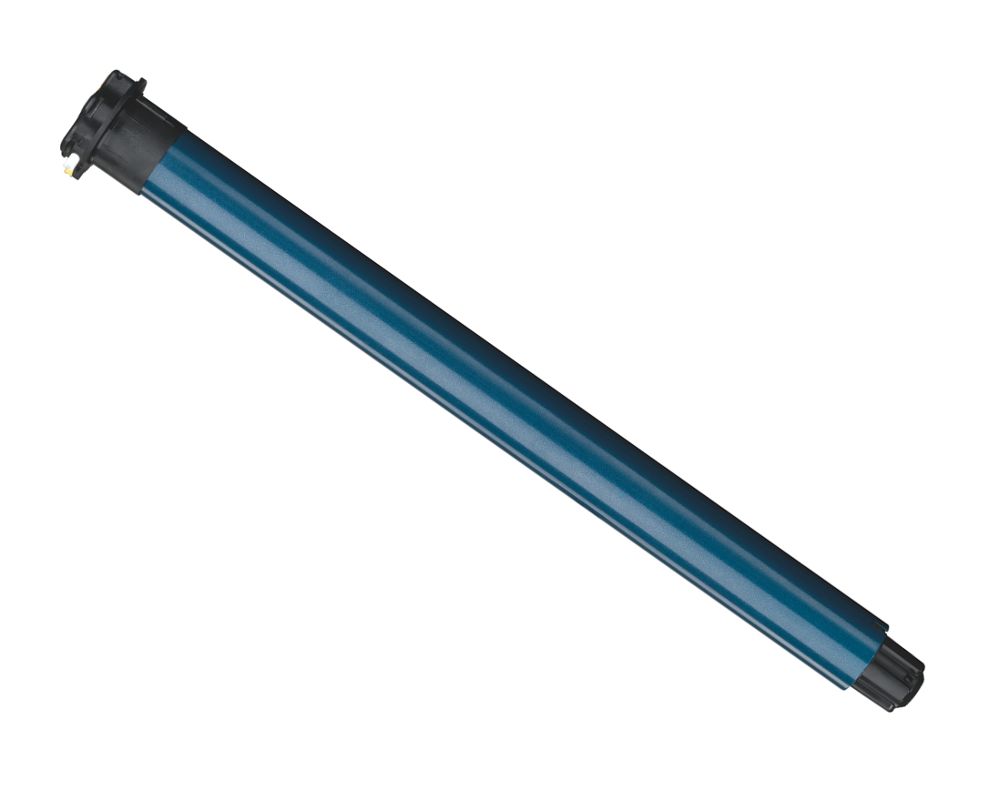

Rohrmotor mit mechanischer Endlageneinstellung über Einstelltasten. Ein Tastendruck genügt und schon ist die Endlage eingestellt.

Der Einsteckantrieb LT 50  wurde zur Motorisierung von Rollläden und Gelenkarm-Markisen entwickelt. Der Antrieb ist nicht für Kassetten-Markisen geeignet. Er verfügt über 2 Endlagenschalter (obere und untere Endlage), mit denen nach der Montage die Endlagen eingestellt werden müssen.

Endlageneinstellung

Endposition feste Position Drehmomend
Selbstlernend
 oben
 unten

Produktmerkmale Somfy HiPro LT 50

  • Einsetzbar ab Welle SW 50
  • mechanische Endabschaltung
  • schnelle Einstellung über Drucktasten
  • Ansteuerung über Kabel, 4-adrig
  • inklusive 1 Meter Kabel, schwarz, 4-adrig (Kabel steckbar)
Technische Daten
Motortyp Art-Nr.: Drehmoment Geschwindigkeit L1 mm Z1 / Z2 in mm Leistungsaufnahme
HiPro LT 50 Start 6/17 1032344 6 Nm 17 U/Min 505 15,05 / 20 90 Watt
HiPro LT 50 Jet 8/17 1035081 8 Nm 17 U/Min 505 15,05 / 20 90 Watt
HiPro LT 50 Ceres 10/17 1037301 10 Nm 17 U/Min 525 15,05 / 20 120 Watt
HiPro LT 50 Atlas 15/17 1039301 15 Nm 17 U/Min 525 15,05 / 20 140 Watt
HiPro LT 50 Meteor 20/17 1041261 20 Nm 17 U/Min 555 15,05 / 20 160 Watt
HiPro LT 50 Gemini 25/17 1043181 25 Nm 17 U/Min 555 15,05 / 20 170 Watt
HiPro LT 50 Apollo 30/17 1045248 30 Nm 17 U/Min 605 15,05 / 20 240 Watt
HiPro LT 50 Helios 35/17 1047247 35 Nm 17 U/Min 605 15,05 / 20 240 Watt
HiPro LT 50 Mariner 40/17 1049347 40 Nm 17 U/Min 655 15,05 / 20 270 Watt
HiPro LT 50 Vectran 45/12 1051241 45 Nm 12 U/Min 605 15,05 / 20 240 Watt


Plug & Play Hindernisserkennung Festfrierschutz integrierter Funkempfänger Endlageneinstellung ohne Zubehör


Enschalterbereich Rohrdurchmesser Stromversorgung Schutzart Kabellänge
- 47 mm 230/50 V Hz IP44 1 m

Motorlager
► Typ 1 Markisen- und Universallager ohne Gewinde
Seitlicher Platzbedarf bis Behangbeginn
| 28 mm
Teilkreis 48 mm für M6-Sechskantschraube | max. 85 Nm/180 kg
Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | max. 120 Nm/250 kg
Einsatz bis 70 Nm | mit dem im Lieferumfang enthaltenen Federring
Einsatz bis 120 Nm | nur mit schließbaren Federrings Artikel-Nr. 9 910 002
Art. Nr.: 9910009

► Typ 2 Flansch-Antriebslager
Für Fertigkastenlager, mit Federing große Öse

Verzinkt
Höhenverstellbar
Seitlicher Platzbedarf bis Behangbeginn min. 27 mm
Einsatz bis 50 Nm
Art. Nr.: 9703948
Adapterset

► Typ 1

► Typ 2

Für SW 50 Für SW 60 / IMBAC
Art. Nr.: 9705345/9705344 Art. Nr.: 9707025/9751001

► Typ 3

► Typ 4

Für SW 70 und 63 x 1,5/1,6 / Selve, IMBAC Für SW 102 / Welser
Art. Nr.: 9707026/9705340/9761002 Art. Nr.: 9707026/9762013/9761013



► Typ 5



Für SW 125

Art. Nr.: 9707026/9701069/9420343
Lieferumfang
1 x Somfy HiPro LT 50 (Drehmoment nach Wahl)
1 x Anschlusskabel, steckbar 1 m
1 x Bedienungsanleitung

Motorlager und Adapterset (optional nach Wahl)

Dokumente / Downloads
Bedienungsanleitung  (8.83 MB)
