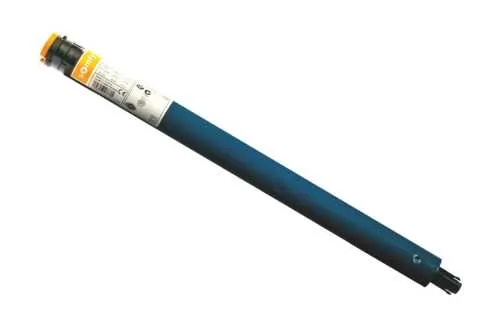

Somfy Einsteckantrieb Ilmo 2 40 WT
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente / Downloads
- Informationen zum Hersteller / Produktsicherheit
Elektronischer Plug & Play Einsteckantrieb Ilmo 2 40 WT 4/16 NL BK
|
Die neue Generation elektronischer Einsteckantriebe für Rollläden vereint höchste Funktionalität mit einfachster „Plug-and-play“-Montage und ist nun auch für die 40er-Welle verfügbar. Automatische Erkennung der Drehrichtung und der Endlagen. Laufende elektronische Drehmomentüberwachung. Hinderniserkennung beim Schließen und Festfrierschutz beim Öffnen. Automatische Endlagenkorrektur. Parallel anschließbar (max. 3 Antriebe, je nach Drehmoment). Mit fest montiertem Kabel. Die neuste Generation mit überarbeiteten Komponenten bietet verbesserten akustischen Komfort.
Erkennung von Hindernissen | Festfrierschutz | Somfy Drive Control | Plug & Play - Antrieb |
Stoppt, wenn beim Herunterfahren ein Hindernis erkannt wird. | Der Motor stoppt, wenn die letzte Lamelle festgefroren oder blockiert ist. | Somfy Drive Control unterscheidet zwischen Reibungen durch Verschmutzung bzw. Abnutzung und außergewöhnlicher Belastung. Im ersten Fall regelt Somfy Drive Control die Kraft des Antriebes nach im zweiten schaltet der Antrieb ab. | Keine Einstellung bei Einbau und Inbetriebnahme erforderlich |
Endlageneinstellung
Endposition | feste Position | Drehmoment |
Plug & Play
|
| | | |
oben | ¹ | ||
| | | |
unten | ² | ||
| | | |
(¹) Anschlagstopfen, Winkelleiste erforderlich
(²) Nur in Verbindung mit starren Wellenverbinder möglich.
Produktmerkmale Somfy Ilmo 40 WT
- Vollautomatische Einstellung von Drehrichtung und Endlagen
- Einsetzbar ab Welle SW 40 (Wellen SW 40 nur mit außenliegendem Falz!)
- Ansteuerung über Kabel, 3-adrig
- Montage mit festen Wellenverbindern und Stoppern erforderlich, siehe Zubehör
- Bis zu 3 Antriebe parallel anschließbar
- Blockier- und Hinderniserkennung
- Automatische Korrektur der Endlagenposition
- Mehr Sicherheit: Hochschiebehemmung
- Festfrierschutz für Rollladen
- Inklusive 2,5 Meter Kabel, weiß, 3-adrig
- Inklusive Wellenadapter + Mitnehmer
- Neu: Reduktion der Laufgeräusche um 2 dB (Reduktion der Schallleistung um 37 %)
- Neu: Verbesserung der Robustheit und der Lebensdauer
Motortyp | Art-Nr.: | Vorgänger | Drehmoment | Geschwindigkeit | bis 1,5 m Höhe | bis 2,5 m Höhe | L1 mm | Leistungsaufnahme |
Ilmo 2 40 WT 4/16 | 1021479 | Ilmo 40 WT 4/14 | 4 Nm | 16 U/Min | 12 kg | 10 kg | 472 | 80 Watt |
Ilmo 2 40 WT 9/16 | 1023395 | Ilmo 40 WT 9/14 | 9 Nm | 16 U/Min | 24 kg | 20 kg | 507 | 110 Watt |
Ilmo 2 40 WT 13/10 | 1024221 | Ilmo 40 WT 13/8 | 13 Nm | 10 U/Min | 36 kg | 31 kg | 507 | 110 Watt |
Berechnungsgrundlage für Rollladengewicht: (durch unterschiedliche Führungsschienen, Abrollverhalten und Rollladensysteme können diese Werte variieren)
- ca. 6 kg pro m² Aluminium-Rollladen
- ca. 4,5 kg pro m² PVC-Rollladen
Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
- | 38 mm | 230/50 V Hz | IP44 | 1 m |
► Typ 1 |
Universal-Antriebslager |
Universalplatte, verzinkt Art-Nr.: 9700999
|
Haltebügel Art-Nr.: 9701540 |
Splint 2,5 x 4,5, verzinkt Art-Nr.: 700289 |
► Typ 1 |
|
Für SW 40 (im Lieferumfang enthalten) | |
Art. Nr.: 9708976/9147545 |
1 x Somfy Ilmo 2 40 WT (Drehmoment nach Wahl)
1 x Anschlusskabel, 2,5 m weiß
1 x Adapterset SW 40 (Typ 1)
1 x Bedienungsanleitung
1 x Anschlusskabel, 2,5 m weiß
1 x Adapterset SW 40 (Typ 1)
1 x Bedienungsanleitung
- Bedienungsanleitung (2.97 MB)
