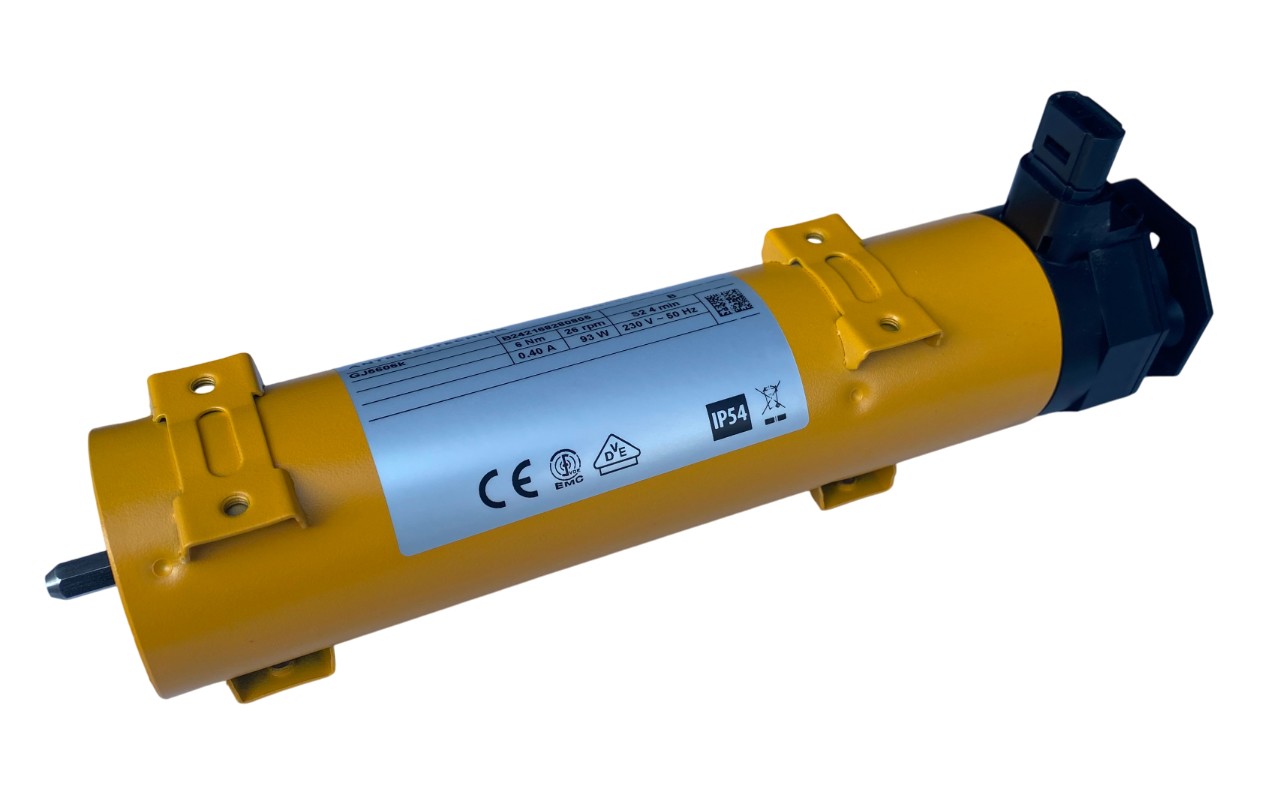

Geiger Jalousieantrieb GJ5606k Universal
6 Nm
Die Jalousieantriebe GJ5606k Universell mit mechanischer Endabschaltung haben sich im täglichen Einsatz millionenfach bewährt. Dieser Antrieb zeichnet sich durch seine zuverlässigen und erprobten Komponenten, die sichere und schnelle Montage in allen gängigen Kopfschienen und die optimale Drehmomentabstimmung aus. Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt.
Alte Bezeichnungen für den 6 Nm Motor sind M56F518, M56F519, M56F2867.
Alte Bezeichnungen für den 6 Nm Motor sind M56F518, M56F519, M56F2867.
Produktvorteile
► Mechanische Endabschaltung► Kein Einstellkabel zur Einstellung der Endlagen erforderlich
► Sichere Einstellung der Endlagen mittels selbsthaltenden Druckknöpfen
► Endschalterbereich von 80 Umdrehungen
► Werkzeuglose und sichere Montage in allen gängigen Kopfschienen
► Steckbare Anschlussleitung
► Lieferbar mit 6 und 10 Nm Drehmoment
► Universeller Einbau: Für Kasten oben offen und unten offen
Endlageneinstellung
| Endposition | feste Position | Drehmomend | Selbstlernend |
| | | | |
 oben (an Kopfschiene) |  ¹ | X | ² |
| | | | |
 unten (Fensterbank) | ¹ | X | X |
| | | | |
| ¹ = Wird über Druckknöpfe eingestellt | |||
| ² = Antrieb kann über Auflaufpilz abschalten | |||
| | |||

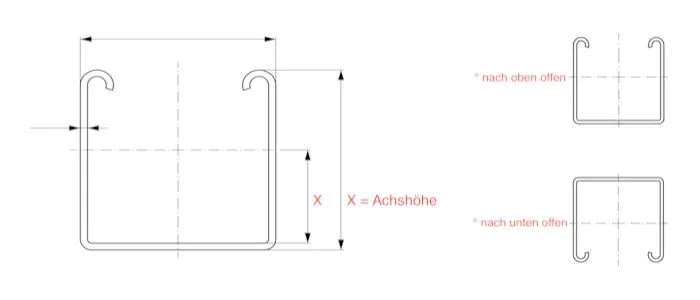

Ermitteln der Achshöhe

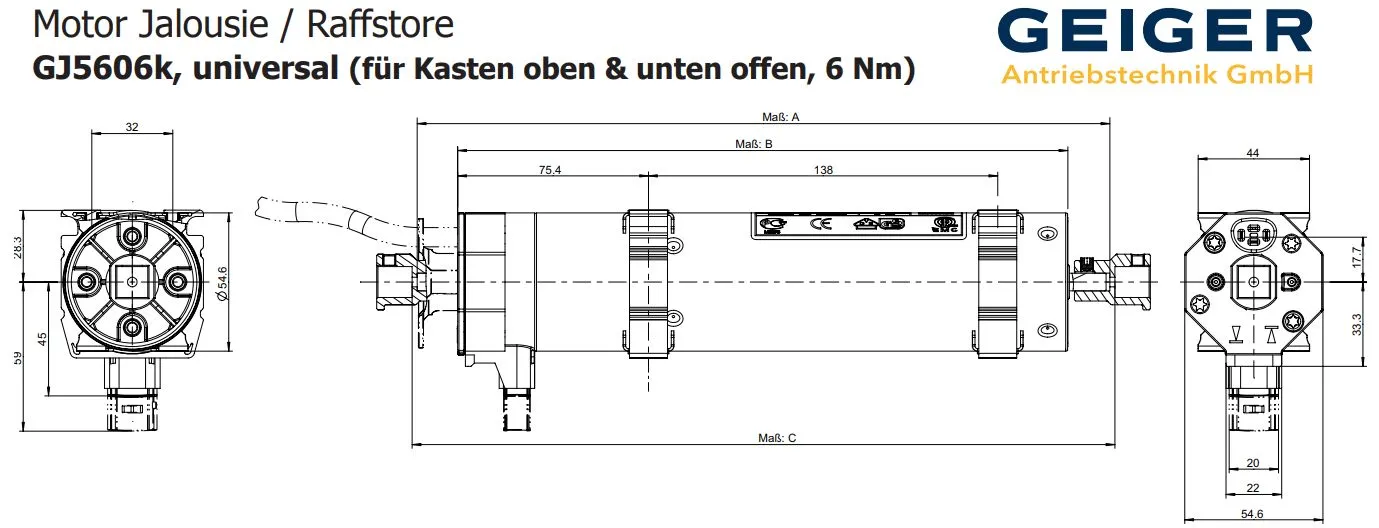

| Motortyp | Drehmoment | Artikelnummer | Geschwindigkeit | Gesamtlänge | Stromaufnahme | Leistungsaufnahme |
| GJ5606k | 6 Nm | M56F3106 | 26 U/min | 267 mm | 0,40 A | 93 Watt |
| Enschalterbereich | Abtrieb | Betriebsart | Stromversorgung | Schutzart | Kabellänge |
| 80 Umdrehungen | beidseitig | S2 4 min | 230/50 V Hz | IP54 | optional |
1 x Geiger GJ5606k
1 x Bedienungsanleitung
(Standardlieferumfang ohne Anschlussleitung, Wellenkupplungen, Befestigungskit)
1 x Bedienungsanleitung
(Standardlieferumfang ohne Anschlussleitung, Wellenkupplungen, Befestigungskit)
Universal-Befestigungs-Set | GJ56-6/10NM
► Befestigungskit mit Spannbügeln für Jalousiemotor GJ56► die Dämpfungselemente sorgen für eine zusätzliche Geräuschoptimierung der Raffstoreanlage
► universelle Einbausituation (Kasten oben und unten offen)
Lieferumfang Befestigungs-Set GJ56-6/10NM
2 x Dämpfungselement / Achshöhe 29,5 mm2 x selbstklebende Dämpfungsfolie 0,5 mm / Auf Achshöhe 30 mm
2 x selbstklebende Dämpfungsfolie 1 mm / Auf Achshöhe 30,5 mm
1 x Befestigungsbügel 60° / Für Kopfschiene 51 × 57 mm
1 x Befestigungsbügel 40° / Für Kopfschiene 51 x 56 mm
Klupplungsstücke (2 Stück im Set)
| Typ 1 ► 7 mm Sechskant | Typ 2 ► 11 mm Sechskant | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56E235 | Art. Nr.: M56E247 |
| Typ 3 ► 10 mm Sechskant | Typ 4 ► 8 mm Sechskant | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56E248 | Art. Nr.: M56E278 |
| Typ 5 ► 6 mm Sechskant | Typ 6 ► 14 mm Nutrohrprofil | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56E369 | Art. Nr.: M56K061 |
| Typ 7 ► 12 mm Vierkant | Typ 8 ► 7 mm Vierkant | ||
 |  | ||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) | ||
| Art. Nr.: M56K063 | Art. Nr.: M56K064 |
| Typ 9 ► 12 mm Nutrohrprofil | |
 | |
|
von ► Innen-Sechskant 7 mm (Motorseitig) | |
| Art. Nr.: M56K119 |
Gerhard Geiger GmbH & Co. KG
Schleifmühle 6
D-74321 Bietigheim-Bissingen
Telefon: +49 (0) 71 42 / 938-0
Internet: www.geiger.de
E-Mail: info@geiger.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
