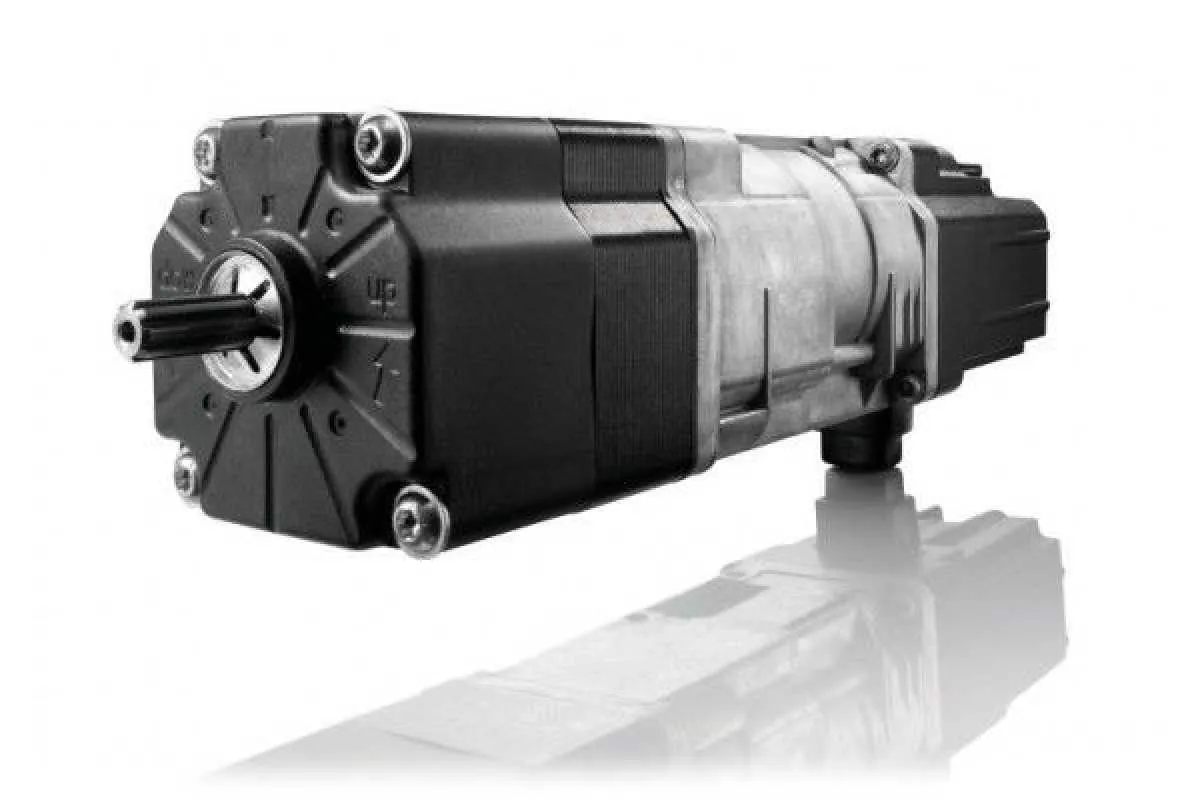

J4 WT Protect - Antrieb für Raffstoren mit Hinderniserkennung und Festfrierschutz

Der J4 hat ein wartungsfreies Planetengetriebe, mit beidseitige Wellenabgang sowie einen Termoschutzschalter. Im Vergleich zum klassischen mechanischen Antrieb wurden die Vorteile des J4 WT Antriebes, Ferneinstellung der Endlagen, Schaltfühler in beiden Laufrichtungen aktiv, Parallelschaltung, Blockiererkennung, zusätzlich mit 2 neuen Funktionen für den Schutz des Behangs weiterentwickelt.

AUSLIEFERZUSTAND

Der Antrieb wird in der unteren Endlage ausgeliefert und die obere Endlage wird über den Schaltfühler definiert.
Endlagen Anpassungen bauseits werden bequem über Einstellkabel oder wenn vorhanden, über Somfy Funkempfänger für Raffstoren sicher und schnell durchgeführt. Die klassische Druckknöpfe-Betätigung am Motorkopf mit Einhaltung der gewöhnlichen einzuhaltenden Mindestdistanz gehört der Vergangenheit.

ENDSCHALTERKAPAZITÄT

120 (voreingestellt) / 200 (maximal) Wellenumdrehungen von der unteren Endlage startend

EINSTELLUNG ENDLAGEN

obere Endlage: elektronisch einstellbar mit Einstellkabel (Montagekabel) oder mit Soliris Mod/Var Rec Slim RTS B00
untere Endlage: elektronisch einstellbar mit Einstellkabel (Montagekabel) oder mit Soliris Mod/Var Rec Slim RTS B00

LAMELLENNEIGUNG

Die vertikale Positionierung und die Lamellenneigung werden durch 2 getrennte Bewegungen sowohl angefahren als auch zurückgemeldet. Diese Rückmeldung ermöglicht die Speicherung von beliebig vielen Positionen inkl. Lamellenneigung. Diese Positionen können als Szenarien entweder manuell, zeit- oder sensorgesteuert aufgerufen werden. Aufwendige Laufzeiteinstellungen mit externen Funkempfängern für jeden Behang sind nicht notwendig.

SCHALTFÜHLER

Für noch mehr Sicherheit sorgt der Schaltfühler der in beiden Laufrichtungen aktiv ist.

Auswahltabelle - Für die Auswahl welcher Drehmoment benötigt wird



Technische Daten
 Bedienungsanleitung

J4 WT Protect 06/24

Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
J4 WT Protect 06/24 6 Nm 0,40 A 95 Watt
Motortyp Geschwindigkeit Art. Nr.: Gesamtlänge (L1)
J4 WT Protect 06/24 24 U/min 1210606 296 mm
Stromversorgung: 230/50 V Hz Betriebsdauer: 4 Minuten
Schutzart: IP 54 Endschalterbereich: 120-200 Umdrehungen
Anschlusskabel: 0,5 Meter (mit Hirschmann) Abtreib: beidseitig

J4 WT Protect 10/24

Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
J4 WT Protect 10/24 10 Nm 0,50 A 110 Watt
Motortyp Geschwindigkeit Art. Nr.: Gesamtlänge (L1)
J4 WT Protect 10/24 24 U/min 1210607 301 mm
Stromversorgung: 230/50 V Hz Betriebsdauer: 4 Minuten
Schutzart: IP 54 Endschalterbereich: 120-200 Umdrehungen
Anschlusskabel: 0,5 Meter (mit Hirschmann) Abtreib: beidseitig

J4 WT Protect 18/24

Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
J4 WT Protect 18/24 18 Nm 0,70 A 155 Watt
Motortyp Geschwindigkeit Art. Nr.: Gesamtlänge (L1)
J4 WT Protect 18/24 24 U/min 1210608 331 mm
Stromversorgung: 230/50 V Hz Betriebsdauer: 4 Minuten
Schutzart: IP 54 Endschalterbereich: 120-200 Umdrehungen
Anschlusskabel: 0,5 Meter (mit Hirschmann) Abtreib: beidseitig

Video


Eingebettetes Video

Hinweis: Dieses eingebettete Video wird von YouTube, LLC, 901 Cherry Ave., San Bruno, CA 94066, USA bereitgestellt.
Beim Abspielen wird eine Verbindung zu den Servern von YouTube hergestellt. Dabei wird YouTube mitgeteilt, welche Seiten Sie besuchen. Wenn Sie in Ihrem YouTube-Account eingeloggt sind, kann YouTube Ihr Surfverhalten Ihnen persönlich zuzuordnen. Dies verhindern Sie, indem Sie sich vorher aus Ihrem YouTube-Account ausloggen.

Wird ein YouTube-Video gestartet, setzt der Anbieter Cookies ein, die Hinweise über das Nutzerverhalten sammeln.

Wer das Speichern von Cookies für das Google-Ads-Programm deaktiviert hat, wird auch beim Anschauen von YouTube-Videos mit keinen solchen Cookies rechnen müssen. YouTube legt aber auch in anderen Cookies nicht-personenbezogene Nutzungsinformationen ab. Möchten Sie dies verhindern, so müssen Sie das Speichern von Cookies im Browser blockieren.

Weitere Informationen zum Datenschutz bei „YouTube“ finden Sie in der Datenschutzerklärung des Anbieters unter: https://www.google.de/intl/de/policies/privacy/

Kupplungen
Wellenadapter SW Gesamtlänge Gewinde Gewindestift Artikel-Nummer Typ (oberes Auswahlfeld)
 4 Kant 7 mm 37 mm 9014175 Typ 1
 4 Kant 7 mm 37 mm  (M5x5) 9014324 Typ 2
 4 Kant 8 mm 42 mm 9014176 Typ 3
 4 Kant 10 mm 42 mm 9014178 Typ 4
 4 Kant 12 mm 37 mm 9014180 Typ 5
 4 Kant 12 mm 37 mm  (M5x5) 9014452 Typ 6
 4 Kant 12 mm 37 mm  (M5x16) 9016936 Typ 7
 4 Kant 12 mm 29 mm ¹ 9014331 Typ 8
 4 Kant 12 mm 29 mm ¹ 9017328 Typ 9
 Hexa 6 mm 42 mm 9014163 Typ 10
​ Hexa 7 mm 42 mm 9014164 Typ 11
​ Hexa 8 mm 42 mm 9014165 Typ 12
​ Hexa 10 mm 42 mm 9014167 Typ 13
​ Hexa 11 mm 37 mm 9014168 Typ 14
​ Hexa 12 mm 42 mm 9014169 Typ 15
​ Hexa 13 mm 42 mm 9014170 Typ 16
 Nut 14 x 3,7 mm 37 mm 9014172 Typ 17
 Nut 14 x 3,7 mm 37 mm  (M5x5) 9014321 Typ 18
 Nut 14 x 60° 42 mm 9014173 Typ 19
 Nut 14 x 60° 42 mm  (M5x5) 9017802 Typ 20

¹ = max. bis 10 Nm zu verwenden
Zubehör

Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.

►  Service Kit HD

►  Service Kit Stoma

Kopfschiene nach oben offen 57 × 51 mm
passend für Systeme von z. B. Hunter Douglas, Reflexa, Roma, Teba, Warema		 Kopfschiene nach unten offen 58 × 56 mm
passend für Systeme von z. B. Baumann-Hüppe, Bernina, Hella, Lamelcolor, Rau, Stoma
2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene)
Art. Nr.: 9000990
2 x Wellenadapter 4-kant 12 mm mit Gewinde M5x5 eingedreht
Art. Nr.: 9015452
2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb
Art. Nr.: 9014242		 2 x J4-Halteklammer außenliegend (Blech- und Alukopfschiene)
Art. Nr.: 9000990
2 x Wellenadapter Nutrohr 14 × 3,7 mm mit Gewinde M5x5 eingedreht
Art. Nr.: 9014321
2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb
Art. Nr.: 9014242


►  Service Kit Schenker

►  Service Kit Griesser

Kopfschiene nach unten offen 78 × 67 mm
passend für Systeme von z. B. Franciaflex, Model System, Schenker		 Kopfschiene nach unten offen 65 × 64 mm
passend für System Griesser
2 x J4-Antriebsclipadapter für Kopfschiene 78 × 67 mm
Art. Nr.: 9014686
2 x Wellenadapter Nutrohr 14 x 60° mit Gewinde M5x5 eingedreht
Art. Nr.: 9017802
2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb
Art. Nr.: 9014242
1 x J4 Halteklammern innenliegend für Antriebsclipadapter
Art. Nr.: 9014218		 2 x J4-Antriebsclipadapter für Kopfschiene 65 × 64 mm
Art. Nr.: 9014949
2 x Wellenadapter 6-Kant, 11 mm, ohne Gewinde, ohne Gewindestift
Art. Nr.: 9014168
2 x Schraube (M3x8 DIN 750) für Wellenadapter zur Befestigung am Antrieb
Art. Nr.: 9014242

►  Hirschmann Kupplung



für den bauseitigen Stromanschluss

Art. Nr.: 9011808
Lieferumfang
bei Standardauswahl
1 x somfy J4 WT Protect (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (mit Hirschmann STAS3)
1 x aufgeklebte Resonanzsperren und kurzer Schaltfühler
1 x Bedienungsanleitung
Kupplungen und Zubehör (optional nach Wahl)
Dokumente / Produktsicherheit
Komplette Gebrauchsanleitung  (4.97 MB) :
Hier finden Sie alle Informationen zur Inbetriebnahme der Somfy J4 WT Protect Jalousieantriebe.
