Becker Rollladenantriebe R-M05 mit Nothandkurbel-Anschluss Winkelstecker

Mobile Preview: Becker Rollladenantriebe R-M05 mit Nothandkurbel-Anschluss Winkelstecker

Becker Rollladenantriebe R-M05 mit Nothandkurbel-Anschluss Winkelstecker

Art.Nr.:
Lieferzeit:: 3-5 Werktage (Ausland abweichend)
Lagerbestand:: Stück
Endabschaltung:: mechanisch einstellbar

Drehmoment:

Anschlusskabel:

Motorlager:

Zubehör:

Adapterset:

ab 190,90 EUR

inkl. 19% MwSt. zzgl. Versand

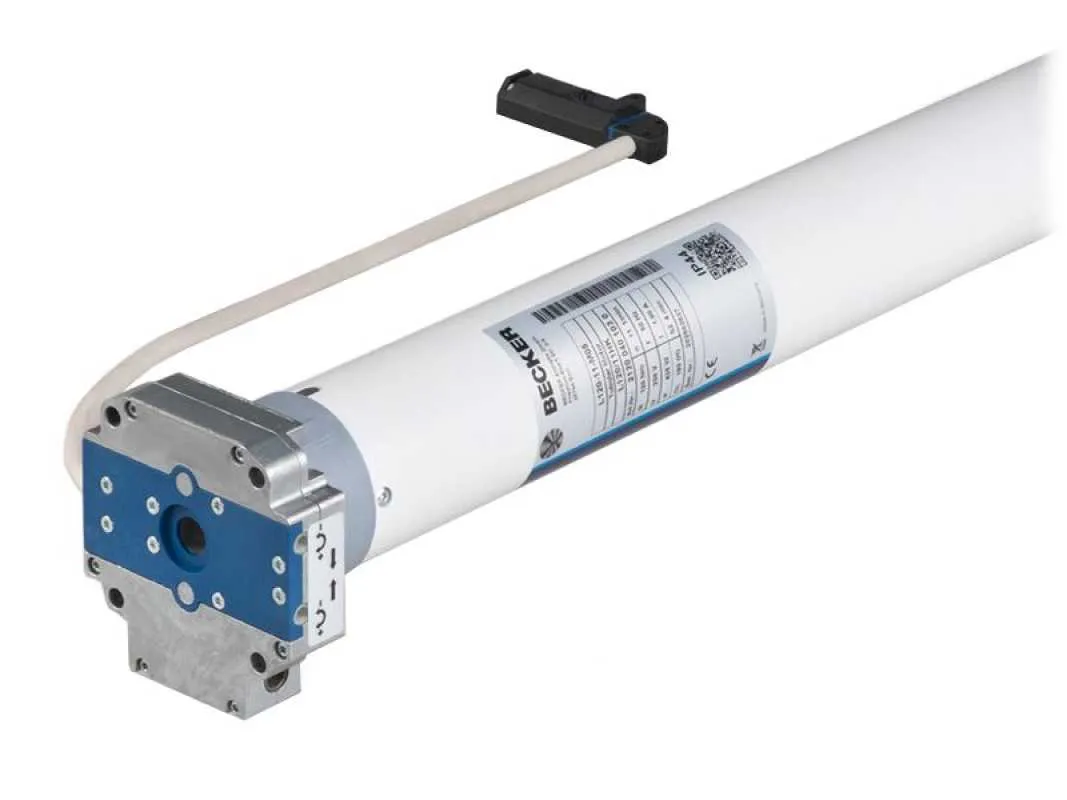

Die Becker R-M05 Antriebe haben eine mechanische Endabschaltung, Nothandkurbel-Anschluss und sind mit Drehmomenten von 12 bis 50 Nm in den Abstufungen 12 Nm (R12-17-M05), 20 Nm (R20-17-M05), 30 Nm (R30-17-M05), 40 Nm (R40-17-M05) und 50 Nm (R50-11-M05) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.

Produktmerkmale

Mechanische Endabschaltung

Motor gegen Überhitzung geschützt

Für Rechts- und Linkseinbau geeignet

Produktbesonderheiten

Nachfolgemodelle der R12/17HK, R20/17HK, R30/17HK, R40/17HK, R50/11HK
Handkurbel-Anschluss
Endlagen mechanisch einstellbar obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
R12-17-M05	12 Nm	0,50 A	110 Watt
R20-17-M05	20 Nm	0,75 A	160 Watt
R30-17-M05	30 Nm	0,90 A	205 Watt
R40-17-M05	40 Nm	1,15 A	260 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (l1, l2, l3)
R12-17-M05	17 U/min	20101400070	l1 = 637 mm l2 = 677 mm l3 = 704 mm
R20-17-M05	17 U/min	20201400080	l1 = 677 mm l2 = 717 mm l3 = 744 mm
R30-17-M05	17 U/min	20301400090	l1 = 677 mm l2 = 717 mm l3 = 744 mm
R40-17-M05	17 U/min	20401400120	l1 = 697 mm l2 = 737 mm l3 = 764 mm

Rohrdurchmesser:	\| C = 45 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	\| 3 Meter
Abmessungen:	\| l4 = 27 mm / l5 = 40 mm

*Dargestellte Mitnehmerbreite von S60L (49303004660) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang

bei Standardauswahl
1 x Becker R-M05 mit Winkelstecker (Drehmoment nach Wahl)
1 x Anschlusskabel 3 Meter
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)

Motorlager

*► Typ 1*
Antriebslager-L Stern 16-4 mit Anschlussteil-HK 16 mm Vierkant

Art. Nr.: 49313000960/ Art. Nr.: 49302001720

*► Typ 2*
Plattenlager-HK mit Adapterplatte und Befestigungsschrauben

Art. Nr.: 49312000840

Adapterset

► Typ 1 SW 50		► Typ 2 SW 60

Art. Nr.: 49303001210 / Art. Nr.: 49303001220		Art. Nr.: 49303004660 / Art. Nr.: 49303004650

► Typ 3 SW 70		► Typ 4 Butzbach B60

Art. Nr.: 49303000450 / Art. Nr.: 49300006070		Art. Nr.: 49303000460/ Art. Nr.: 49300307071

Zubehör

► Öse mit Sechskantstab SW 7 \| 70-HK		► Öse mit Sechskantstab SW 7 \| 250-HK

Art. Nr.: 49302001310		Art. Nr.: 49302001240

► Öse mit Sechskantstab SW 7 \| 450-HK		► Gelenklager 90° mit Sechskantstab SW 7

Art. Nr.: 49302001250		Art. Nr.: 49312000720

Dokumente / Downloads

Montage- und Betriebsanleitung (2.46 MB)
