Geiger Kegelradgetriebe 7,8:1 für Tuchwelle 85 mm
Nutwelle 85 mm
Diese Geiger Kegelradgetriebe 7,8:1 für Tuchwelle 85 mm haben eine kleine Übersetzung von 7,8:1, die für eine leichte Bedienung bei größeren Markisen sorgt. Das Geiger Markisengetriebe ist durch den mitgelieferten Adapter (Art. Nr.: 412E010) direkt in eine Nutwelle mit 85 mm Außendurchmesser einsetzbar. Erhältlich sind diese Getriebe in den Farben weiß Art. Nr.: 411F034 oder grau Art. Nr.: 411F006. Ausgeliefert werden sie mit montierter ovaler Zinköse. Optional können auch Kugelösen im Farbton weiß oder grau mitbestellt werden. Im Getriebe ist ein Endanschlag (untere Endlage) verbaut, der nach 14 Umdrehungen erreicht wird.
Einsatzgebiet:
► große Gelenkarmmarkisen
| max. Abtriebsdrehmoment | Untersetzung | Wirkungsgrad | Tuchwelle |
|---|---|---|---|
| 22 Nm | 7,8:1 | 0,5 | Ø 85 mm (Außendurchmesser) |
Merkmale:
► Das stärkste Markisen-Kegelradgetriebe von GEIGER
► Direkt ins Tuchrohr (Tuchwelle 85 mm) einsetzbar
► Mit Endanschlag (AB) nach max. 14 Umdrehungen

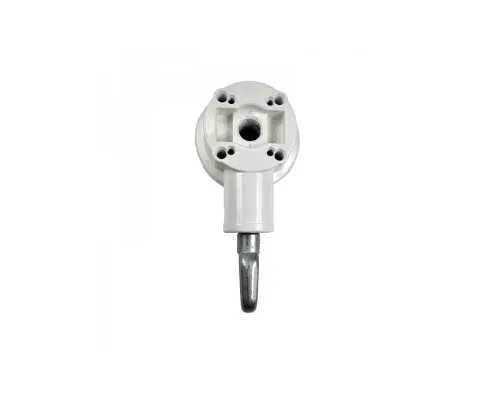

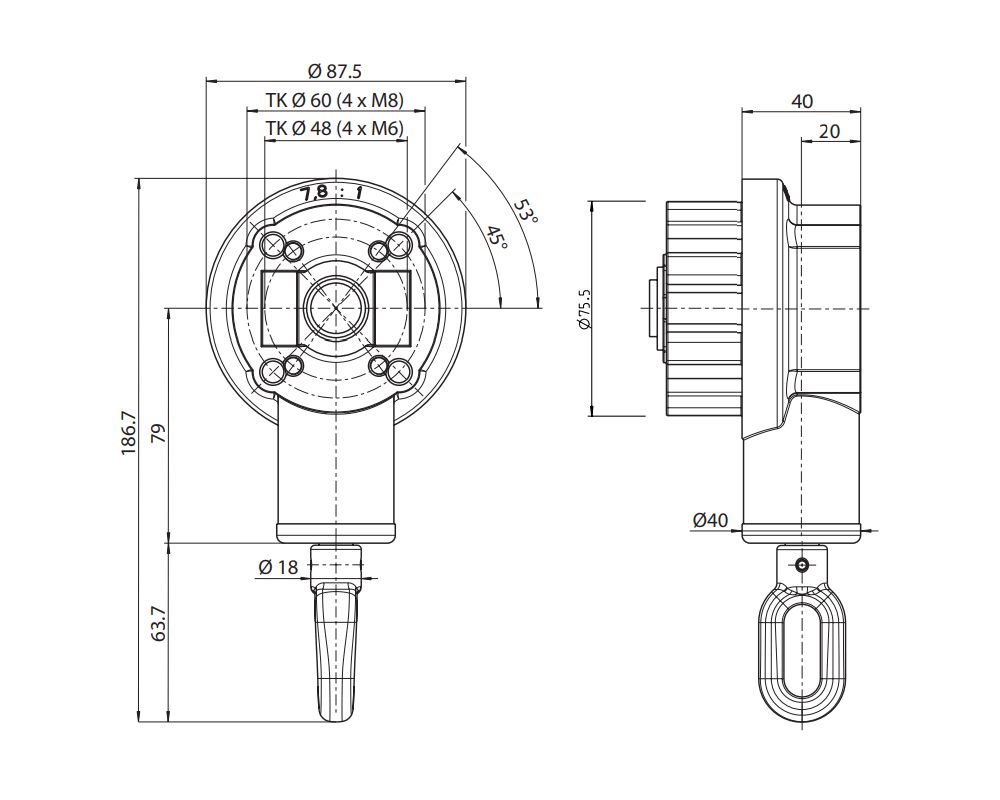

► Bohrungen für Schrauben M6 (Teilkreis 48 mm) und M8 (Teilkreis 60 mm)
► Direkt ins Tuchrohr (Tuchwelle 85 mm) einsetzbar
► Mit Endanschlag (AB) nach max. 14 Umdrehungen
► Bohrungen für Schrauben M6 (Teilkreis 48 mm) und M8 (Teilkreis 60 mm)
Hinweis:
► Farbauswahl oben rechts über Artikelpreis
► erhältlich in reinweiß RAL 9010 und lichtgrau RAL 7035
► Version mit Zinköse (oval) 10 mm Innenprofil
► erhältlich in reinweiß RAL 9010 und lichtgrau RAL 7035
► Version mit Zinköse (oval) 10 mm Innenprofil
Einbauhinweis:
Bitte denken Sie bei der Montage und Demontage des Getriebes an die Federspannung in den Gelenkarmen. Wir empfehlen vor der Demontage des defekten Getriebes, wenn möglich die Markise auszufahren bis der Endpunkt erreicht ist und dann das Ausfallprofil zu fixieren. Und vor Einbau des neuen Getriebes den Endpunkt im neuen Getriebes durch drehen der Öse einzustellen.- Markise so weit rausfahren, bis der Endpunkt erreicht ist und die Gelenkarme nicht ganz gerade stehen.
- Das Ausfallprofil fixieren so, dass die Gelenkarme nicht weiter rausdrücken können.
- Altes Getriebe demontieren.
- Neues Getriebe bis zum Endpunkt bringen (durch drehen der Öse).
- Neues Getriebe in die Tuchwelle einsetzen und das Getriebe am Getriebehalter befestigen.
- Seitendeckel montieren und die Fixierung des Ausfallprofils lösen.

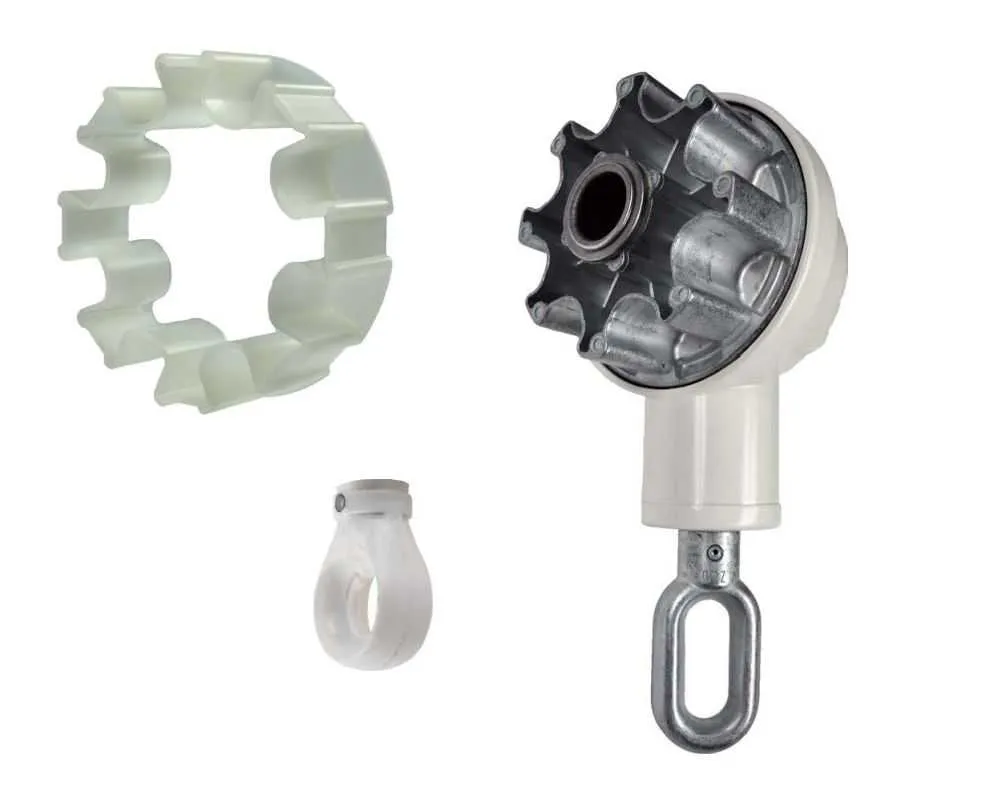

Lieferumfang:
1 Stück Kegelradgetriebe 7,8:1 (Farbe nach Auswahl)

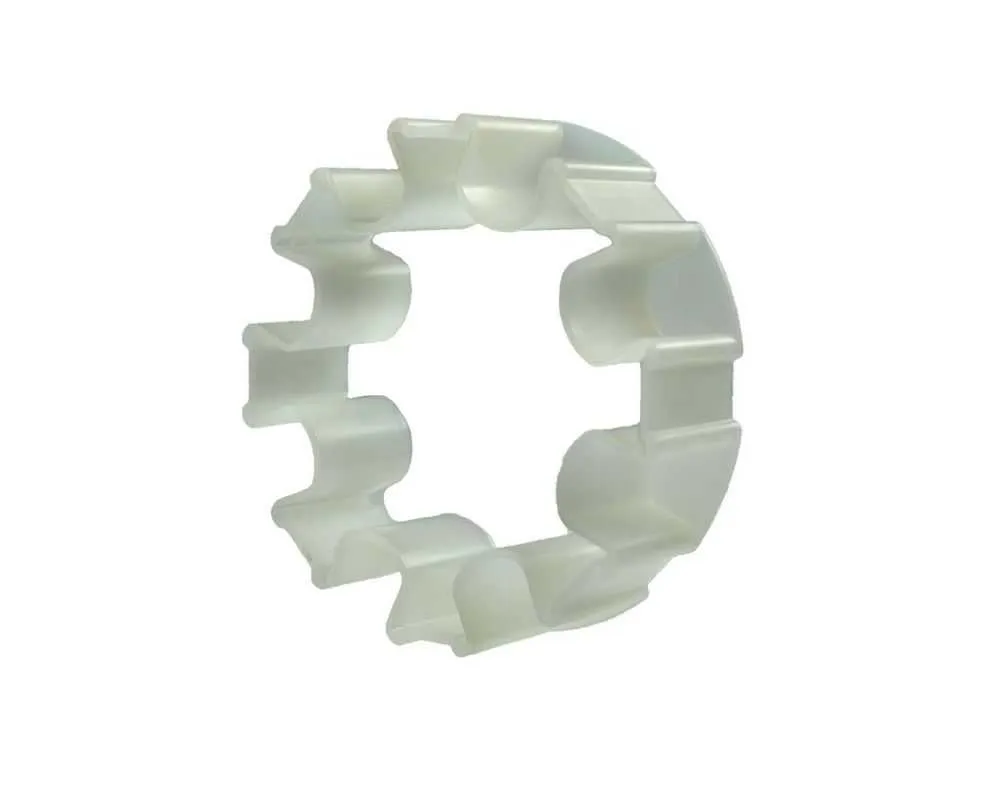

1 Stück Adapterring Art. Nr.: 412E010 (von 78 mm auf 85 mm Tuchwelle)
1 Stück Zinköse oval (bereits am Getriebe montiert)
Wenn optional ausgewählt:
1 x Kugelöse in weiß Art. Nr.: 418E130 oder grau Art. Nr.: 418E132
1 x Sicherungsring in weiß Art. Nr.: 418E180 oder grau Art. Nr.: 418E182 (Farbe passend zur Öse)
1 x Mitnehmerstift Art. Nr.: 418E120 / zur Sicherung der Verbindung zwischen Öse und Getriebe
1 Stück Adapterring Art. Nr.: 412E010 (von 78 mm auf 85 mm Tuchwelle)
1 Stück Zinköse oval (bereits am Getriebe montiert)
Wenn optional ausgewählt:
1 x Kugelöse in weiß Art. Nr.: 418E130 oder grau Art. Nr.: 418E132
1 x Sicherungsring in weiß Art. Nr.: 418E180 oder grau Art. Nr.: 418E182 (Farbe passend zur Öse)
1 x Mitnehmerstift Art. Nr.: 418E120 / zur Sicherung der Verbindung zwischen Öse und Getriebe
