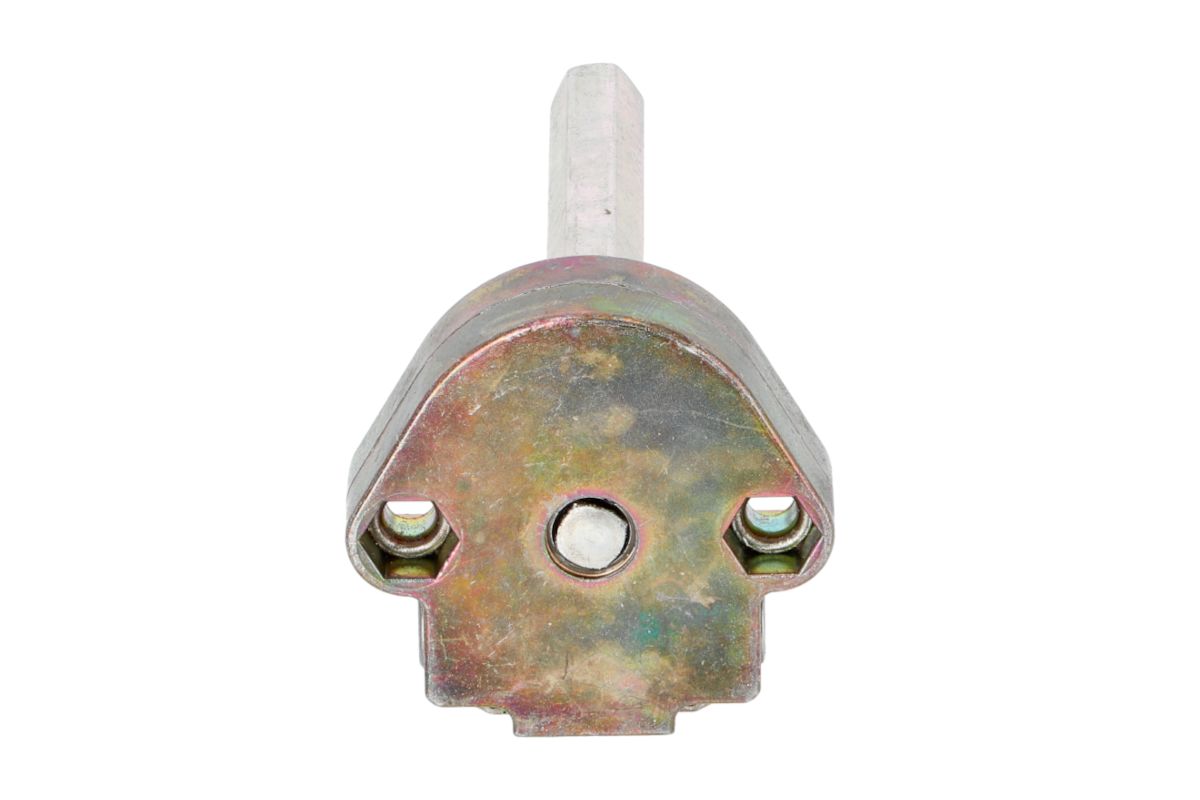

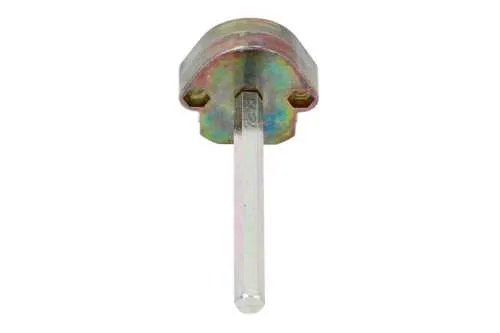

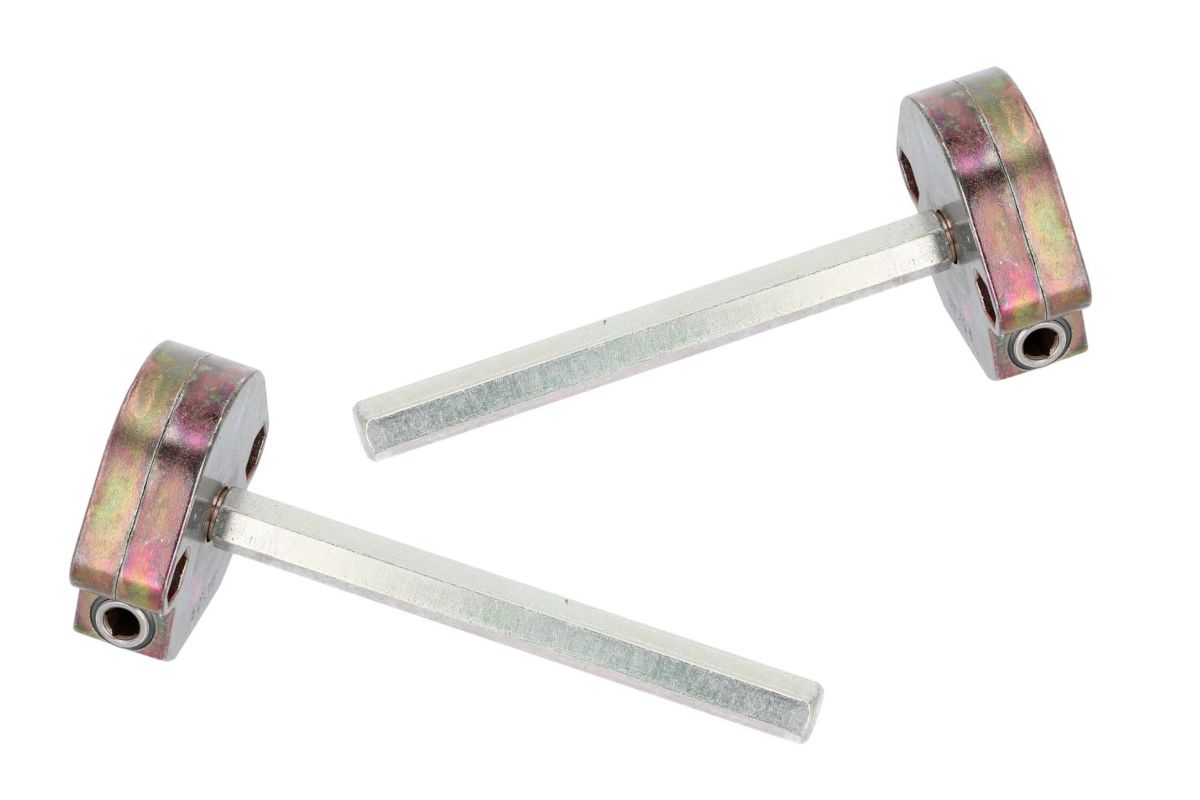

Geiger Rollladen Schneckengetriebe 6:1

Das kleine Kraftpaket mit höchster Leistung bei minimalen Getriebeabmessungen. Die eingebaute Bremsfeder sichert ein ruckfreies Herablassen der Behänge und bringt im Bereich des max. Abtriebsdrehmoment eine sichere Selbsthemmung. Eine stabile betriebssichere Aufzugsbegrenzung (Endanschlag), die nach max. 19 Umdrehungen der Welle sperrt, verhindert ein falsches Aufwickeln der Rollladenwelle. Das Schneckengetriebe eignet sich besonders für den Antrieb von Rollläden, Stoffbehängen und Kleinmarkisen.

Einbauhinweis:

Bitte montieren Sie erst das Getriebe inklusive Welle und Kurbeln dann in die Richtung zum Absenken (schließen) des Rollladenpanzers bis der Endanschlag erreicht ist. Erst dann verbinden Sie den Rollladenpanzer mit der Welle. Somit ist der Endanschlag im Getriebe eingestellt und es wird verhindert, dass sich der Rollladenpanzer verkehrt herum aufwickeln kann.

1. Getriebe mit der Welle verbinden (Rohrmitnehmer)
2. Getriebe mit Welle im Rollladenkasten einbauen
3. Gelenklagerabtrieb in das Getriebe einschieben und befestigen
4. Kurbel mit Gelenklagerantrieb verbinden und in Richtung Behang schließen kurbeln bis der Endanschlag im Getriebe erreicht ist
5. Jetzt den Rollladenpanzer mit der Welle verbinden (z. B. durch Befestigungsfedern)

Einsatzgebiet:

► Warema Rollläden

max. Abtriebsdrehmoment	Untersetzung	Wirkungsgrad	8-Kant Welle	Antrieb	Abtrieb
8 Nm	6:1	0,31	SW 40 | SW 50 | SW 60	| 6 mm	| 12 mm (130 mm)

Merkmale:

Lieferumfang:
