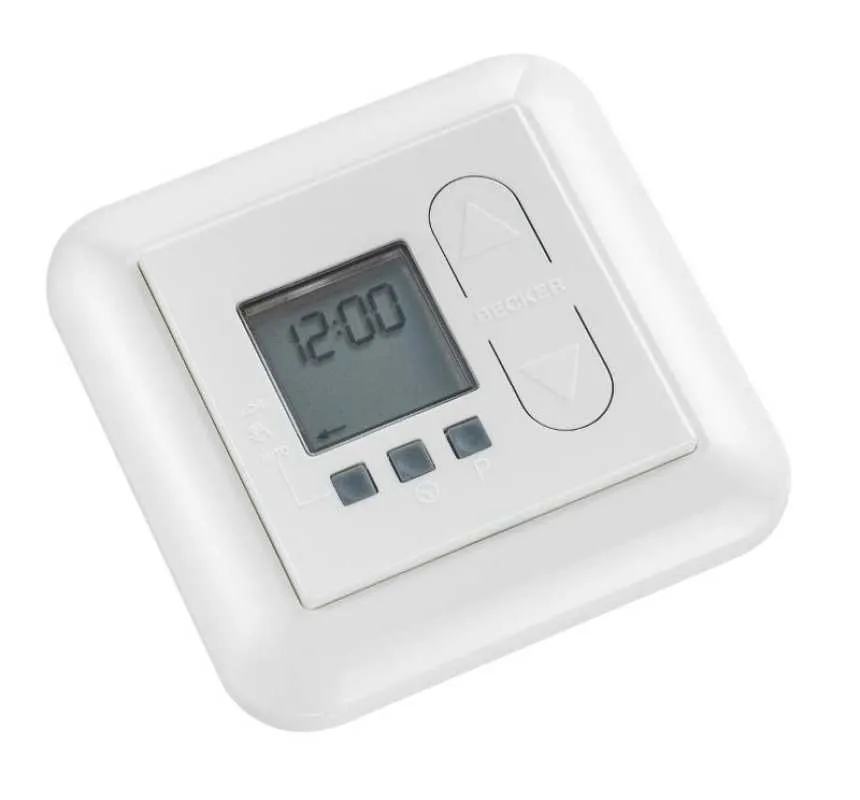

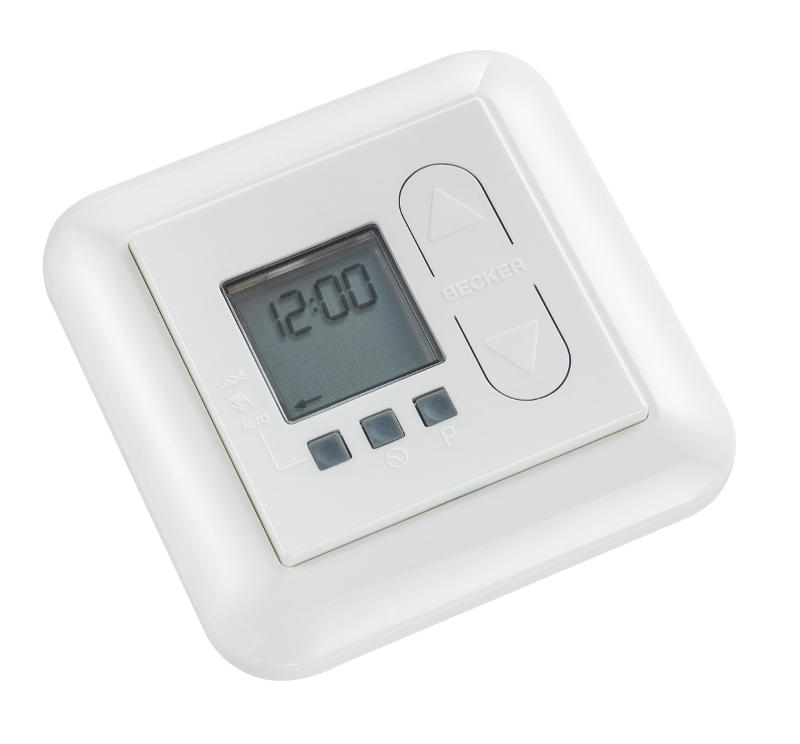

Becker Zeitschaltuhr TimeControl U26

Die Zeitschaltuhr U26 TimeControl ist eine elektronische Rollladenzeitschaltuhr zur Ansteuerung eines 230 V Rohrantriebs. Wird mehr als ein Antrieb über die Becker U26 angesteuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. Diese Entkopplung entfällt bei Antrieben mit elektronischer Endabschaltung. Durch den von jedermann leicht anzubringenden Lichtsensor LS26 kann die Zeitschaltuhr U26 sofort in eine komfortable Sonnenschutzsteuerung erweitert werden, die den Rollladen zusätzlich lichtabhängig steuert.

Funktionsbeschreibung

Automatik-Betrieb:

• Die eingestellten AUF- und AB-Befehle werden ausgeführt. Bei Verwendung des Sonnen- und Dämmerungssensors werden die Sonnen- und Dämmerungsfunktionen ausgeführt. Eine Bedienung von Hand ist zusätzlich jederzeit möglich.

Für die Beschattung bei hoher Sonneneinstrahlung, bzw. für das Schließen des Rollladens bei Dämmerung wird der kombinierte Sonnen-Dämmerungssensor SC26 benötigt. Dieser Sensor wird als Saugnapf an das Fenster gedrückt. Der Sensor wird bei abgezogener Frontplatte unten rechts in die Uhr eingesteckt. Halten Sie während der Montage die Entriegelungstaste mit einem geeigneten Schlitzschraubendreher gedrückt.

Funktion des Sensors und Einstellung der Sonnen- und Dämmerungsparameter:

Sonnenschutzfunktion

• Werkseitig ist für die Sonneneinstrahlung ein mittlerer Lichtwert von 40 eingestellt, dies entspricht etwa 25 kLux. Ist die Sonneneinstrahlung dauerhaft größer  als der eingestellte Wert, wird  nach einer Wartezeit von 1,5 Minuten ein AB-Befehl gegeben. Der Rollladen läuft bis auf die Höhe des Sensors, stoppt und fährt diesen frei, um weiterhin die Lichtstärke messen zu können. Durch eine Nachführfunktion wird erreicht, dass der Sensor, wenn er bei geändertem Sonnenstand durch den Rollladen beschattet wurde, wieder freigefahren wird. Sinkt nach der Abfahrt des Rollladens die Intensität der Sonneneinstrahlung dauerhaft unter den eingestellten Wert, wird nach einer  Wartezeit von ca.15 Minuten ein AUF-Befehl ausgeführt.

Dämmerungsfunktion

• Werkseitig ist ein mittlerer Dämmerungswert von 20 eingestellt. Dies entspricht in etwa 60 Lux. Wird dieser Wert unterschritten, so erfolgt nach 15 Minuten ein AB-Befehl. Der AB-Befehl bei Dämmerung kann evtl. vor der programmierten Zeit für die Rollladenschließung erfolgen. Der Rollladen öffnet wieder über die eingestellte Schaltzeit am folgenden Tag.

Die Steuerung ist in viele Schalterprogramme anderer Hersteller mit dem Zentralplattenmaß von 55 x 55 mm integrierbar.

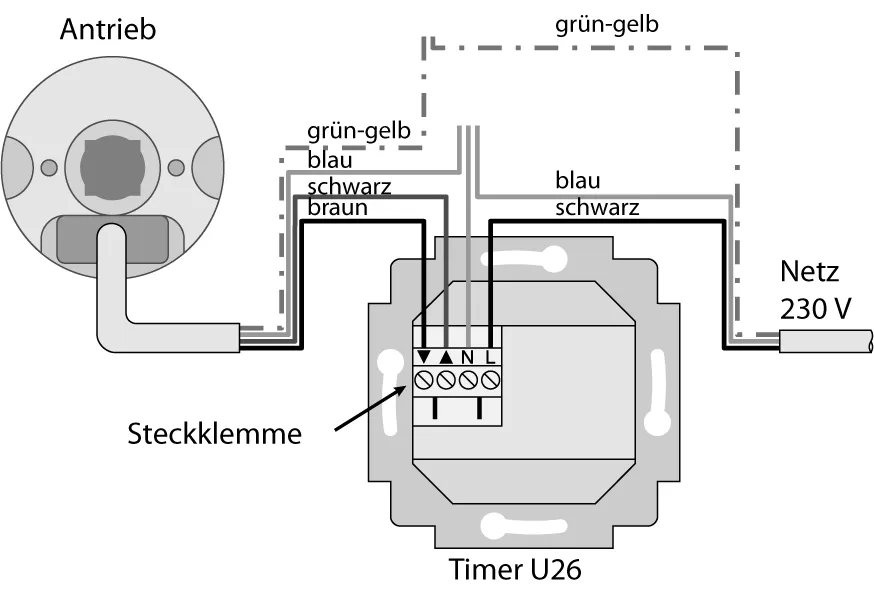

Anschluss

Lieferumfang

• 1 x Becker Timer U26 (Art. Nr.: 49062700000)
