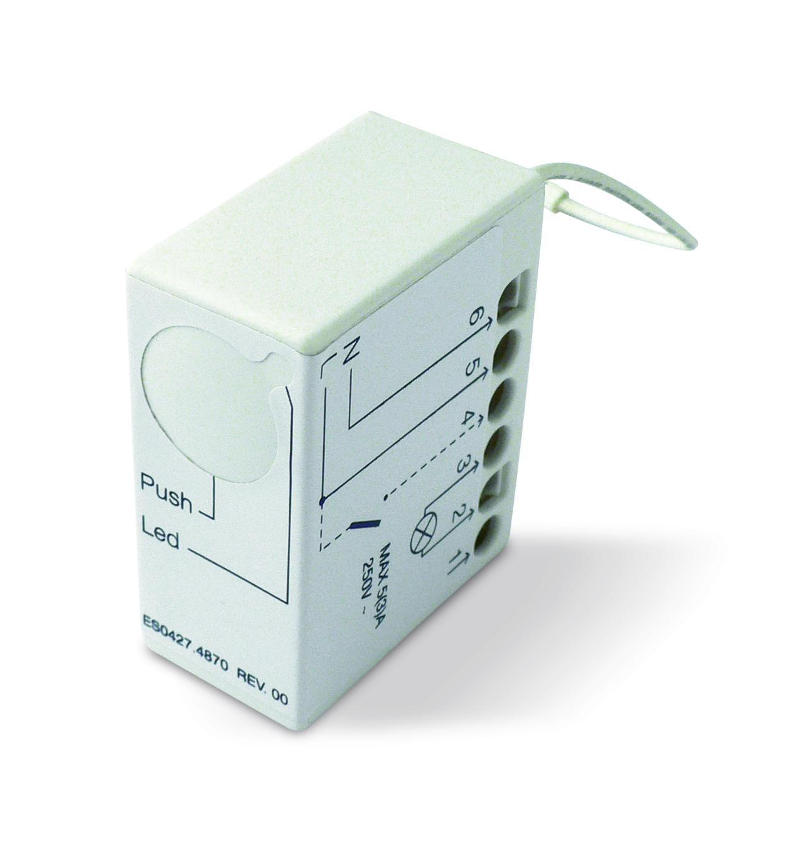

Nice System Tag Funkempfänger TT2L

Mit den Steuerungen TT2L und TT2D können mit Netzspannung gespeiste Elektroapparaturen ein und ausgeschaltet werden; sie unterscheiden sich im Wesentlichen aufgrund der verschiedenen Konfiguration des Ausgangs. Die Steuerung TT2L eignet sich für die Direktschaltung der Apparatur, wogegen die TT2D im Ausgang über einen potentialfreien Umschalter verfügt und sich mehr für Geräte eignet, die bereits andere Steuer­kreise haben. Die Steuerungen beinhalten einen Funkempfänger, der mit Rolling Code Technologie auf einer Frequenz von 433.92 MHz arbeitet, um ein hohes Sicherheitsniveau zu gewährleisten. In jeder Steuerung können bis zu 30 Sender der Serien ERGO, Era P, Era W und NICEWAY gespeichert werden. An jedem Sender werden 2 Tasten benutzt, die eine zum Einschalten (On) und die zweite zum Ausschalten (Off). Die Steuerung speichert den On-Off Status der angeschlossenen Vorrichtung; nach einen Stromausfall wird der Ausgang daher bei Spannungsrückkehr wie­der in den früheren Status versetzt. An den Steuerungen TT2L und TT2D steht ein Eingang “P/B” zur Verfügung, um diese auch über einen externen Kontakt zu schalten. Die Speicherungen und Programmierungen sind über die Sender oder direkt über die Programmierungstaste an den TT2L und TT2D möglich; eine LED-Leuchtanzeige wird die verschie­denen Phasen der Programmierung anleiten.

Funktionsbeschreibung

• Mindy TT, voll kompatibel mit den Nice Sendern

• Maximale Flexibilität:
  sie speichern bis zu 30 Sender im Modus I und Modus II

• Schnelle Programmierung dank der Programmierungstaste
  Die LED-Anzeige zeigt die korrekte Programmierung an und meldet zum Beispiel, wenn die im Wetterwächter programmierten Grenzwerte überschritten werden

• Mögliche Verbindung an die Klimasensoren Nemo und Volo S-Radio.

• Für die Steuerung mit 230 Vac Netzstromversorgung und einer Leistung bis 1000 W / 500 VA

• Vereinfachte Anschlüsse dank dem direkt mit der Versorgung verbundenem Taster

• Die Verbindung zum NiceWay Sensor ermöglicht die Steuerung der Lichtaktivierung und Abschaltung der Dämmerungsfunktion

• Von min. 0.5 bis max. ca. 9 Stunden programmierbarer Timer; optimiertes Programmierungsverfahren; die eingestellten Werte bleiben auch bei Stromausfall gespeichert.

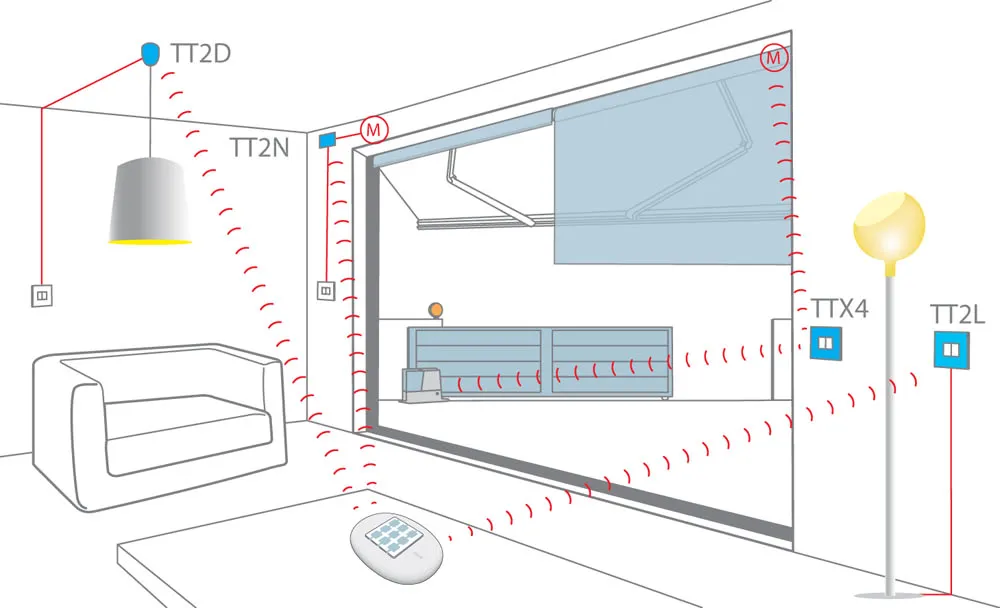

Anwendungsbeispiel

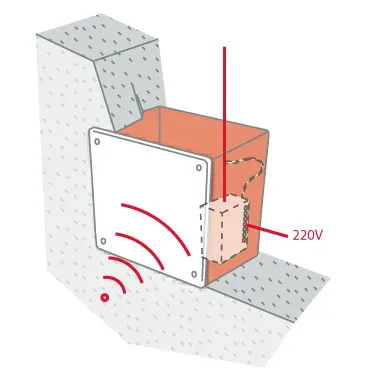

Montage

Technische Daten	Bedienungsanleitung
Stromversorgung	| 120 oder 230 Vac , 50/60 Hz, Grenzwerte 100 bis 255 Vac
Höchstleistung Motoren	| 1000W/500 VA für Vn = 230 V, 600 W/600 VA für Vn = 120 V
Schutzart	| IP20
Dauer der Bewegung	| 4 bis 240 sek. (werkseitig auf 150 sek. eingestellt)
Stufen, Windwächter(Km/h)	| -
Stufen, Sonnenwächter (KLux)	| 2, 5, 10, 20, 40, Volo S-Radio
Programierbare Funktionen (Modus I)	| Ein / Aus
Programierbare Funktionen (Modus II)	| Ein / Aus, Totmann, Zeitschaltuhr1, Zeitschaltuhr2
Betriebstemp.	| -20°C bis +55°C
Abmessungen	| 40 x 18 x 32 mm
Frequenz	| 433,92 MHz
Codierung	| Era P, Era MiniWay, NiceWay, Ergo, Plano, Flor-s, VeryVR
Reichweite der Sender und der Wetterwächter	| 150 m auf freiem Feld, 20 m innen

Lieferumfang

1 x Nice Tag System TT2L Unter-Putz-Empfänger für Beleuchtungsanlagen
1 x Bedienungsanleitung
