elektronischer Gurtwickler Rademacher RolloTron Standard Plus 1305
Der Rademacher RolloTron Standard ist ein elektronischer Gurtwickler zur Unterputzmontage und universell einsetzbar, da er in jeden gängigen Gurtkasten ab 36 mm Breite passt. Er zeichnet sich durch eine schnelle und einfache Montage aus. Der Einbau und die Inbetriebnahme erfolgen in ca. 10 Minuten. Der Betrieb erfolgt per Euro-Steckerverbindung an das 230V-Stromnetz. Er ist der Nachfolger des Standard-Modells aus der 9200 und 9300-Reihe von RADEMACHER. Der neue RolloTron Standard erscheint in einem modernen Design mit einer großen Anzeige inkl. beleuchteten Symbol-LEDs und wird in der Farbe Ultraweiß geliefert. Ausgestattet mit einer Memoryfunktion (einfache Zeitfunktion) wiederholt er programmierte Öffnungs- und Schließzeiten im 24-Stunden-Rhythmus. Die Soft-Start/Soft-Stop-Funktion ermöglicht einen ruhigen Lauf mit hohem Komfort. Eine Sonnen-/ Dämmerungssteuerung ist mit dem als Zubehör erhältlichen S/D-Sensor möglich.
.webp)
- universell einsetzbar: für alle gängigen Gurtkästen ab 36 mm Breite
- schnelle und einfache Montage: Einbau und Inbetriebnahme in ca. 10 Minuten
- ruhiger Lauf mit hohem Komfort durch integrierte Soft-Start / Soft-Stop Funktion
- Memoryfunktion: einfache Zeitfunktion wiederholt programmierte Öffnungs- und Schließzeiten im 24-Stunden Rhythmus
- Sonnen-/Dämmerungssteuerung mit S/D-Sensor möglich
- der Automatikmodus ist in 3 Geschwindigkeitsstufen wählbar
|
|
|
|
| Typ | | 1305-UW / 14236019 | Gurtbandbreite | | 23 mm |
|
|
|
|
| Spannungsversorgung | | Mechanische Leistung | |
|
|
|
|
| Versorgungsspannung: | | 230 V ~/ 50 Hz | Nenndrehmoment: | | 14 Nm |
|
|
|
|
| Nennleistung: | | 70 W | Maximale Drehzahl: | | 24 U/min |
|
|
|
|
Leistungsaufnahme
Stand-by: | | < 0,35 W | Maximale Zugkraft: | | 60 kg |
|
|
|
|
| Anschlussleitung: | | 2 Meter | Wickelkapazität: | | 15 m (Gurtbandstärke 1,0 mm)
| 12 m (1,3 mm) |
| | | zul. Rollladenfläche: | | ca. 10 m² (Rollladengewicht 4 kg/m²)
| bzw. ca. 6 m² (7 kg/m²) |
|
|
|
|
| Betriebsbedingungen | | Betriebsbedingungen | |
|
|
|
|
| Kurzzeitbetrieb: (KB) | 4 Minuten (max. Laufzeit) | Anzahl der Schaltzeiten: | 2 (Auf und Ab) |
|
|
|
|
| Schutzklasse: | II | Netzanschlusskabel: | 2 x 0,75 mm² (2 Meter) |
|
|
|
|
| Schutzart: | IP 20 (nur trockene Räume) | Zulässige Umgebungstemperatur: | 0°C bis +40°C |
|
|
|
|
.webp)
.webp)
 |
Der Sonnen-/Dämmerungssensor 3710 ermöglicht die helligekeitsabhängige Steuerung bei Gurtwicklern und Zeitschaltuhren. Er wird einfach in den RolloTron oder Troll eingesteckt und mit dem Saugnapf an der Fensterscheibe befestigt. Der Sonnen-/Dämmerungssensor ist in unterschiedlichen Längen lieferbar und somit variabel einsetzbar.
|
|

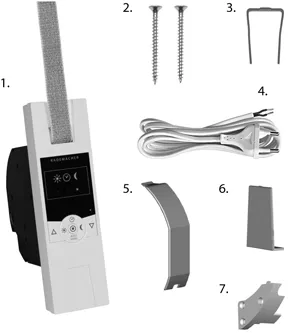

1. Rademacher RolloTron Standard Plus
2. 2 x Montageschrauben (4 x 55 mm)
3. Entriegelungsklammer (im Gehäuse)
4. Anschlusskabel mit Eurostecker (2 m)
5. Wickelradfachabdeckung
6. Abdeckblende
7. Zugentlastung inkl. Montageschrauben
|
Bedienungsanleitung
