superrollo GW190 / elektronischer Gurtwickler

superrollo GW190 | elektrischer Unterputz-Gurtwickler | Hinderniserkennung und Überlastschutz | Gurtbandbreite 23 mm | 10 Nm Drehmoment | Automatikbetrieb, je eine Schaltzeit für AUF und AB | Automatikbetrieb ein-/ausschaltbar

Der superrollo GW190 ist ein elektrischer Rollladen-Gurtwickler für den Innenbereich und hat eine maximale Zugkraft von 45 kg. Die Montage erfolgt als Unterputzgerät. Die Stromversorgung erfolgt über das beiliegende Anschlusskabel mit Netzstecker oder bei Bedarf über eine fest verlegte Zuleitung. Bei der Inbetriebnahme wird in jede Laufrichtung des Rollladens ein Endpunkt definiert und eingestellt der bei erreichen den superrollo Gurtwickler abschaltet und den Rollladen anhält. Sollte der Rollladenpanzer in Abrichtung auf ein Hindernis treffen so merkt das der Gurtwickler durch die Überwachung des Gurtbandes und schaltet automatisch ab. Eine weitere Sicherheitsfunktion ist der Überlastschutz. Wird der Rollladenpanzer blockiert und der Antrieb befindet sich in der Aufrichtung (z.B. durch Vereisung) schaltet der superrollo Gw190 automatisch ab.

Funktionsbeschreibung

• Manuelle Bedienung
• Automatikbetrieb, je eine Schaltzeit für AUF und AB
• Automatikbetrieb ein-/ausschalten
• Sommer-/Winterzeit - Umschaltung
• Endpunkteinstellung
• Dauerhafte Speicherung der Einstellungen
• Rückstellung auf die Werkseinstellung über Tastenkombination möglich
• Endpunkte
  In jede Laufrichtung des Rollladens wird ein Endpunkt definiert und eingestellt bei deren Erreichen der superrollo GW190 abschaltet und den Rollladen anhält.

Technische Daten

		|  | Bedienungsanleitung
Elektrische Daten		Leistungsdaten
Stromversorgung	| 230/50 V / Hz	Drehmoment	| 10 Nm
Nennleistung	| 70 Watt	Geschwindigkeit	| 30 U/Min
Leistungsaufnahme (Standby)	| < 0,5 W	Maximale Zugkraft	| 45 kg
Schutzart	| IP20	Endschalterbereich: (Anzahl d. Umdeh.)	| 32
Netzanschlusskabel	| 2 x 0,75 qmm	Betriebszeit (maximale Laufzeit)	| 4 Minuten
Motortyp
Typbezeichnung	| GW190	Zulässige Umgebungstemperatur Anzahl der Schaltzeiten (Auf und Ab)	| 0°C bis +40°C | 2
Gurtbandbreite	| 23 mm	Max. Rollladenfläche (bei leichten Kunststoff)	| 6 qm
		Max. Rollladenfläche (bei Alu- /Holzrollläden)	| 3 qm

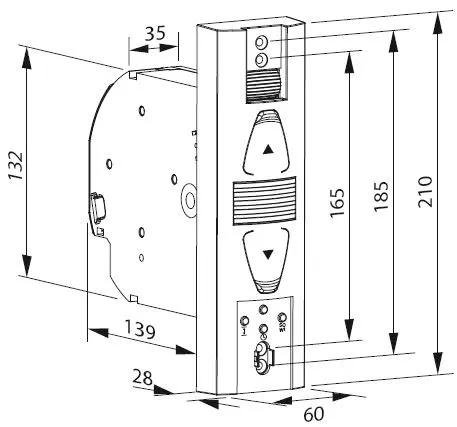

Produktabmessungen

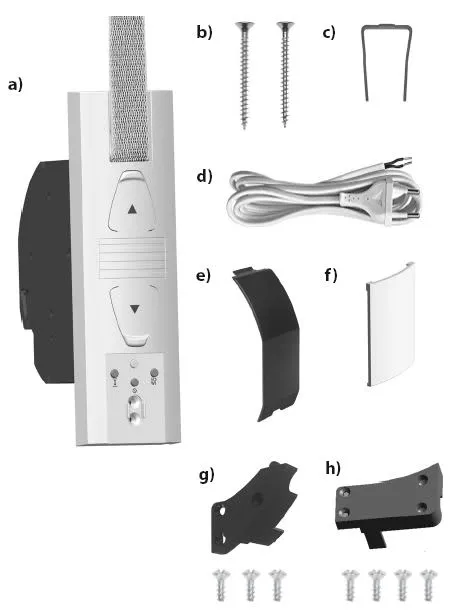

Lieferumfang a) 1 x superrollo GW 190 für 23 mm Gurtband b) 2 x Montageschrauben (4 x 55 mm) c) 1 x Enteriegelungsklammer (im Gehäuse) d) 1 x Anschlusskabel mit Eurostecker e) 1 x Wickelradfachabdeckung f) 1 x Abdeckblende g) 1 x Zugentlastung inkl. Montageschrauben h) 0 x nicht enthalten (nur für GW195) i) 1 x Gebrauchsanleitung (ohne Abbildung)
