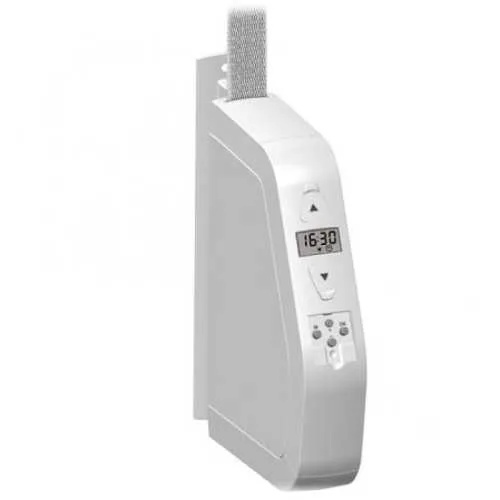

superrollo GW245 / elektronischer Gurtwickler

superrollo GW245 | elektrischer Aufputz-Gurtwickler | Hinderniserkennung und Überlastschutz | Gurtbandbreite 15 mm | 8 Nm Drehmoment | Einrichtung mit Inbetriebnahmeassistent | Automatikbetrieb ein-/ausschaltbar

Der superrollo GW245 ist ein elektrischer Rollladen-Gurtwickler für den Innenbereich. Die Montage erfolgt als Aufputzgerät. Die Stromversorgung erfolgt über das beiliegende Anschlusskabel mit Netzstecker und Kleingerätestecker. Bei der Inbetriebnahme wird in jede Laufrichtung des Rollladens ein Endpunkt definiert und eingestellt der bei erreichen den superrollo Gurtwickler abschaltet und den Rollladen anhält. Sollte der Rollladenpanzer in Abrichtung auf ein Hindernis treffen so merkt das der Gurtwickler durch die Überwachung des Gurtbandes und schaltet automatisch ab. Eine weitere Sicherheitsfunktion ist der Überlastschutz. Wird der Rollladenpanzer blockiert und der Antrieb befindet sich in der Aufrichtung (z.B. durch Vereisung) schaltet der superrollo Gw245 automatisch ab. Sollte es mal zu einem Stromausfall kommen so wird das in der Anzeige durch blinken der Uhrzeit angezeigt. Alle Einstellungen bleiben dauerhaft gespeichert. Nur die Uhrzeit muss mit dem Installationsassistenten korrigiert werden.

Funktionsbeschreibung

• Inbetriebnahmeassistent
• Manuelle Bedienung
• Automatikbetrieb ein-/ausschalten
• Vier Schaltzeiten, jeweils eine Schaltzeit AUF un AB für:
  - Montag bis Freitag
  - Samstag und Sonntag
• Sonnenautomatik (mit optionalen Lichtsensor)
• Abenddämmerungsautomatik (mit optionalen Lichtsensor)
• Automatische Sommer-/Winterzeit - Umschaltung
• Endpunkteinstellung
• Dauerhafte Speicherung der Einstellungen
• Rückstellung auf die Werkseinstellung über Tastenkombination möglich
• Endpunkte
  In jede Laufrichtung des Rollladens wird ein Endpunkt definiert und eingestellt bei deren Erreichen der superrollo GW245 abschaltet und den Rollladen anhält.

Produktvorteile	Besonderheiten
Kräftig Für Rollläden bis 5m² (30 kg)  Kompakt Ideal bei beengten Platzverhältnissen  Komfortabel LCD-Anzeige für doe Einstellung von Zeiten und Betriebsart  Praktisch Antrieb und Steuerung in einem Gerät  Einfach Montage in nur ca. 10 Minuten, Ideal für die schnelle Nachrüstung	Hinderniserkennung Trifft der Rollladen bei der AB - Bewegung auf ein Hindernis, wird der superrollo GW245 ausgeschaltet Überlastsicherung Blockiert der Antrieb bei der AUF - Bewegung (z.B. durch Vereisung) wird der superrollo GW245 ausgeschaltet

Technische Daten

		|  | Bedienungsanleitung
Elektrische Daten		Leistungsdaten
Stromversorgung	| 230/50 V / Hz	Drehmoment	| 8 Nm
Nennleistung	| 70 Watt	Geschwindigkeit	| 36 U/Min
Leistungsaufnahme (Standby)	| < 0,5 W	Maximale Zugkraft	| 30 kg
Schutzart	| IP20	Endschalterbereich: (Anzahl d. Umdeh.)	| 32
Netzanschlusskabel	| 2 x 0,75 qmm	Betriebszeit (maximale Laufzeit)	| 4 Minuten
Motortyp
Typbezeichnung	| GW245	Zulässige Umgebungstemperatur Anzahl der Schaltzeiten (Auf und Ab)	| 0°C bis +40°C | 4
Gurtbandbreite	| 15 mm	Max. Rollladenfläche (bei leichten Kunststoff)	| 5 qm
		Max. Rollladenfläche (bei Alu- /Holzrollläden)	| 2,5 qm

Produktabmessungen	Optional wählbar
	Sonnen-/Dämmerungssensor 0,75 m ZB30 Art. Nr.: SR70030

Lieferumfang a) 1 x superrollo GW 245 für 15 mm Gurtband b) 1 x Wandhalterung c) 2 x Montageschrauben (4 x 40 mm) d) 2 x Montageschrauben (4,2 x 19 mm) e) 2 x Dübel (S6 x 30 mm) f) 1 x Entriegelungsklammer g) 1 x Anschlusskabel mit Eurostecker h) 1 x Wickelradfachabdeckung i) 1 x Abdeckblende j) 1 x Gebrauchsanleitung (ohne Abbildung)
