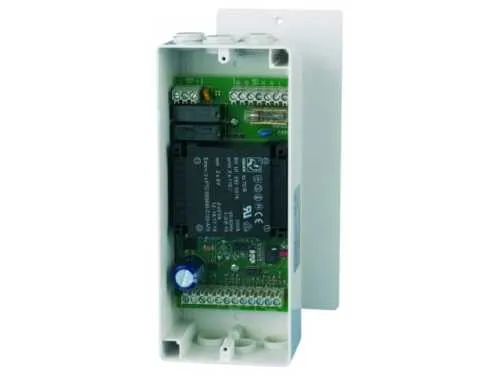

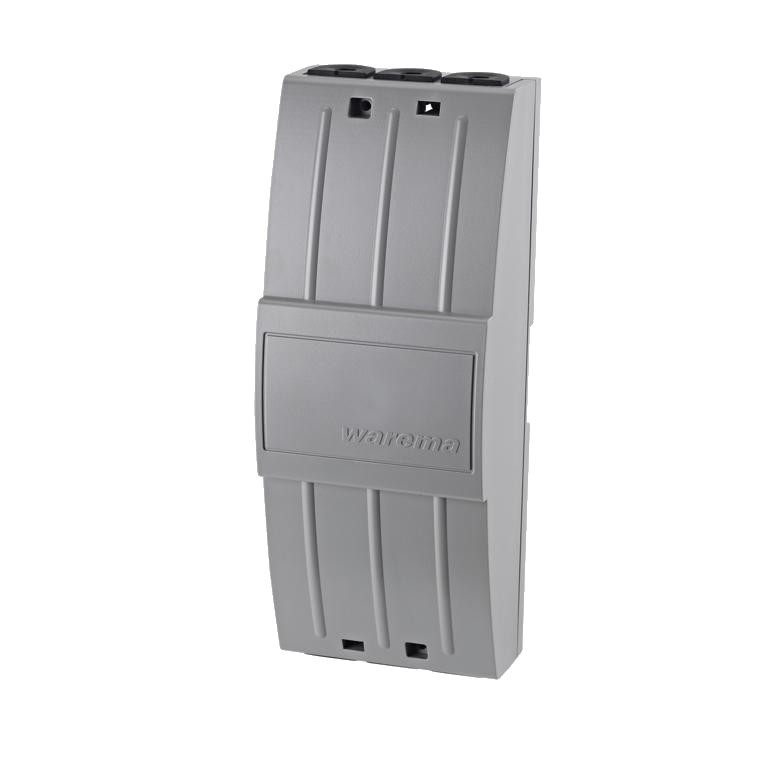

Warema MSE Inside 1 AP
Warema MSE Inside 1AP | Ansteuerung eines 24 Volt Sonnenschutz- oder Fensterantriebes | Logikverhalten des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar |
Die Motorsteuereinheit Warema MSE Inside 1 AP ist ein elektronisches Steuergerät zur direkten Ansteuerung eines 24V-Sonnenschutz- oder Fensterantriebes. Die MSE erzeugt aus dem 230V Netz eine Sicherheitskleinspannung (SELV) zur Versorgung des Antriebs und eines optionalen Zubehörs, wie z. B. EWFS Piccolo FZL oder Uniswitch ZL. An die MSE kann außerdem ein externer potentialfreier Schalter angeschlossen werden, z. B. zum Schutz Ihres innenliegenden Sonnenschutzes bei offenem Fenster. Der Antrieb des Sonnenschutzes oder des Fensters kann über die MSE sowohl mittels Taster vor Ort als auch von einer übergeordneten Zentrale (z. B. Wisotronic) bedient werden. Mehrere MSE können zu einer Gruppe zusammengefasst werden und sind dann von einem Taster aus steuerbar.
- Motorausgang
- Zentraleingang
- Eingang für lokalen Jalousietaster zur Einzel- oder Gruppenbedienung
- Eingang für externen Reedkontakt / Endschalter zur gegenseitigen Verriegelung
- Gruppenbildung über Steuerleitung
- Integriertes Netzteil zur Motor- und Steuerspannungserzeugung
- Programmschalter zur Wahl zwischen Zeit- oder Permanentlogik und zur Aktivierung der Funktion „Auffächern“
- Programm "Auffächern" (komplette Lamellenwendung nach Stopp oder 3 Minuten Laufzeit), um die korrekte Lage der Lamellen sicherzustellen
- Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten)
- Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollladen)
| |
Betriebsspannung: | | 230 V AC |
| |
Steuerspannung: | | 24 V DC |
| |
Ausgang: | | 1 x 24 V AC, 1 A |
| |
Logikverhalten: | | Zeitlogik / Permanentlogik |
| |
Schutzart: | | IP 30 |
| |
Montage: | | Aufputz |
| |

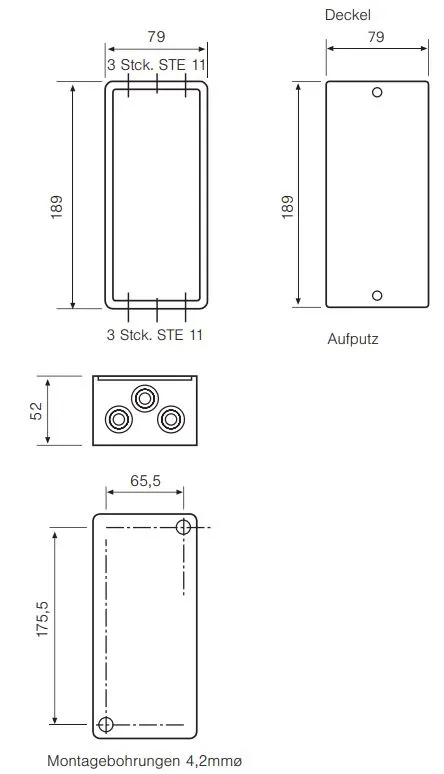

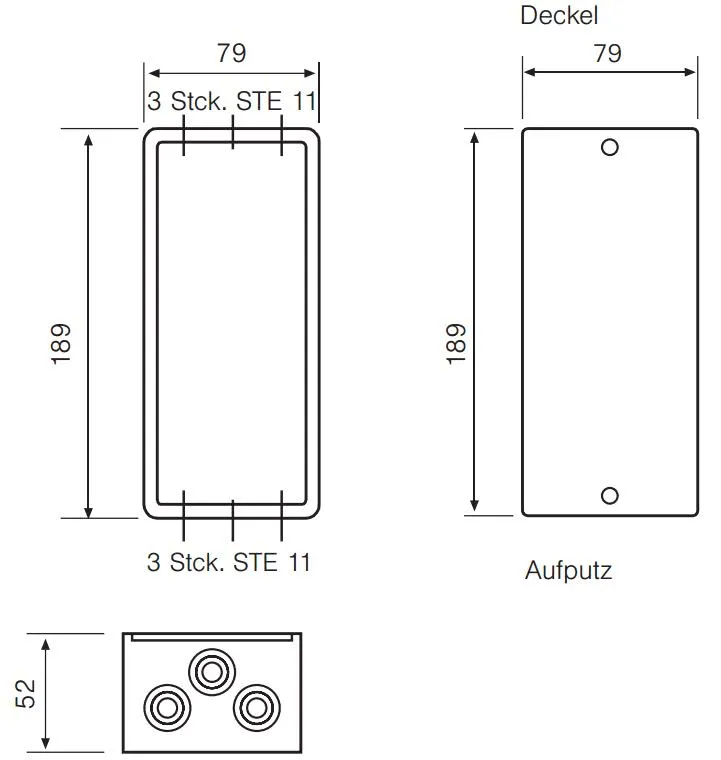

Abmessungen: | | 79 x 189 x 52 mm (AP) |
| |
- 1 x Warema MSE Inside 1 AP Art. Nr.: 1002243
Betriebsspannung: | 230 V AC |
Steuerspannung: | 24 V DC |
Ausgang: | 1 x 24 V DC, 1 A |
Logikverhalten: | ZL (Zeitlogik) PL (Permanentlogik) |
Schutzart: | IP 30 |
Schutzklasse: | I |
Montage: | Aufputz (AP) |
Abmessungen: | 79 x 189 x 52 mm |
Artikel-Nummer: | 1002243 |
1 x Warema Motorsteuereinheit MSE Inside AP
1 x Bedienungsanleitung
1 x Bedienungsanleitung
